Herramienta de Desarrollo Multifunción SLogic Combo 8
El SLogic Combo 8 es una herramienta de desarrollo potente y versátil que combina las funciones de:
-
Analizador lógico
-
Depurador de CKLink
-
Depurador de DAPLink
-
Módulo Serial USB2UART
Este dispositivo compacto 4 en 1 soporta una tasa de muestreo de hasta 80 MHz, hasta 8 canales, y es compatible con varias plataformas. Soporta más de 130 protocolos comunes, lo que lo hace ideal para desarrolladores que trabajan en análisis de protocolos, depuración embebida y educación.
Depurador potente 4 en 1
Cambia de modo fácilmente con un botón:
-
Analizador Lógico: Captura señales digitales de hasta 80 MHz
-
CKLink/DAPLink: Depurar chips RISC-V / ARM
-
Módulo UART: Hasta 4 puertos seriales, velocidad de baudios de 20 Mbps
Funciones potentes
-
Diseño multifunción 4 en 1
-
Tasa máxima de muestreo: 80 MHz
-
Soporta hasta 8 canales
-
Admite más de 130 protocolos de análisis
-
Tamaño ultracompacto
-
Compatibilidad multiplataforma
Protocolos compatibles
Admite tanto protocolos básicos (SPI, I2C, UART, etc.) como protocolos de alto nivel (JTAG, LIN, SWD, CAN, etc.) para una amplia compatibilidad con aplicaciones industriales, integradas y de consumo.
Indicadores de función
-
Blue: Modo Analizador SLogic
-
Green: DAPLink + UART
-
Orange: CKLink + UART
-
Pink: UART x4

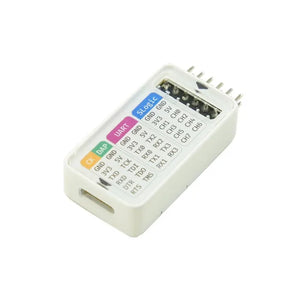

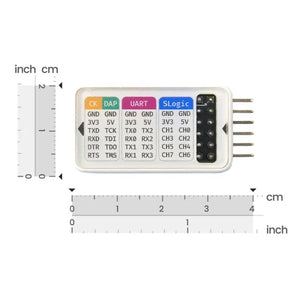

Disposición de los pines del panel
El pinout claramente marcado para cada modo hace que el cableado y el cambio de modos sean simples e intuitivos.
Aplicaciones
-
Desarrollo y depuración de sistemas embebidos
-
Análisis de protocolo y señal
-
Comunicación UART/serial
-
Educación y formación en electrónica
-
I+D y pruebas de hardware
-
Desarrollo de microcontroladores
Presupuesto
Función lógica
-
Canales máximos: 8
-
Tasa máxima de muestreo: 80 MHz
-
Ancho de banda de transmisión: 320 Mb/s
-
Entrada de señal: 0–3.6 V
-
Umbrales: VIH > 2 V, VIL < 0.8 V
-
Configuraciones: 80M@4CH, 40M@8CH
Enlace CK
-
Reloj JTAG: 16 MHz
-
Velocidad de volcado: 1200 KB/s
-
Puerto de depuración: Hasta 20 Mbps
Enlace DAP
-
Puerto de depuración: Hasta 20 Mbps
-
Velocidad de Flash: 110 KB/s
UART
-
4 puertos compatibles
-
Velocidad de baudios: 2×20 Mbps + 2×1 Mbps
-
Ancho de banda: 42 Mbps

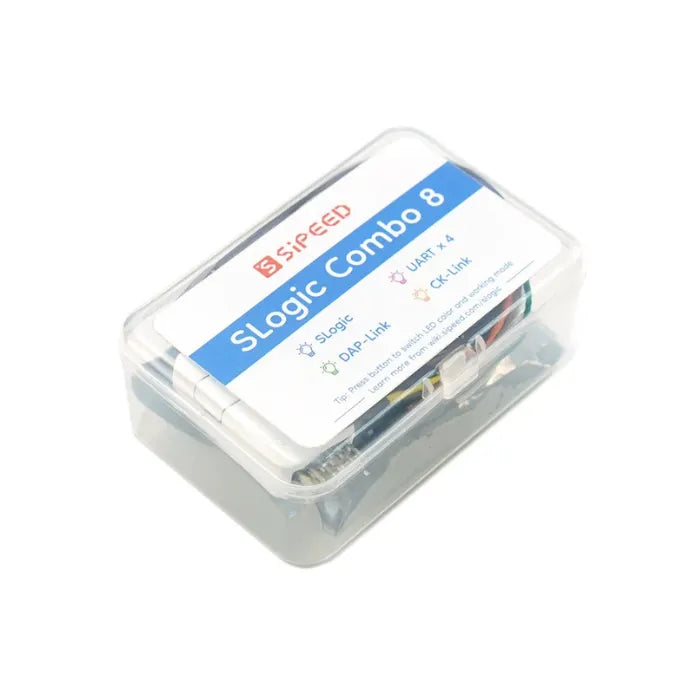

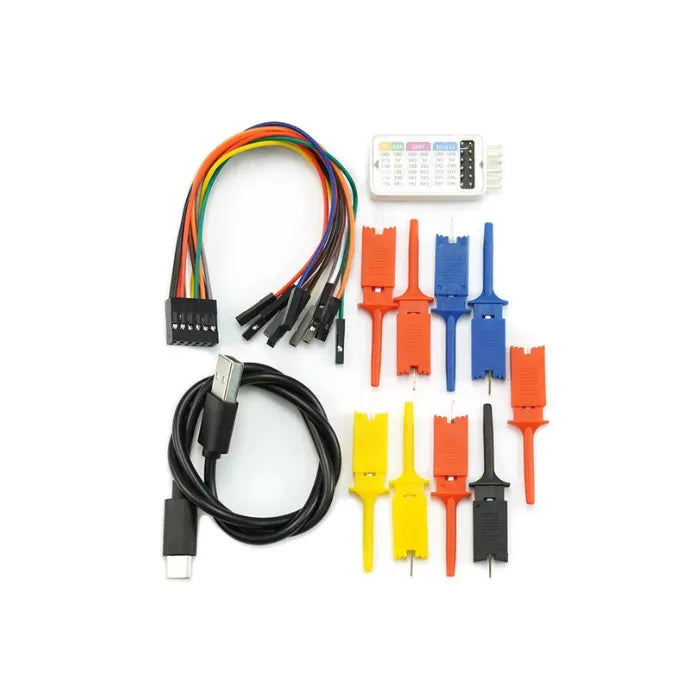

Lista de envíos
-
SLogic Combo 8 Tool ×1
-
Cable USB tipo C ×1
-
Cable Dupont hembra a hembra ×1
-

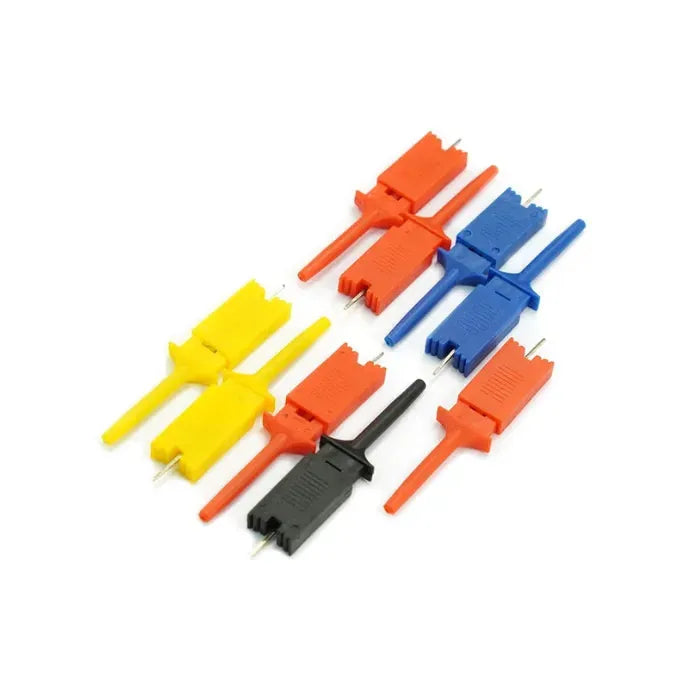

Clips de prueba ×10
