Unidad M5Stack Roller485 Lite sin anillo deslizante (STM32)

Unidad M5Stack Roller485 Lite sin anillo deslizante (STM32)

€35,00 EUR; ~~€35,00 EUR~~; €35,00 EUR
Precio unitario: Para

Total parcial: €35,00

Cantidad:

Envío gratuito a partir de 50€ en la UE / 80€ en todo el mundo

- Todos los productos incluyen impuestos.

- Ubicación del inventario de productos: China

- Plazo de entrega en países de la UE: 1,5 semanas.

- Tiempo de entrega en otros países: 2 ~ 2,5 semanas.

Unidad M5Stack Roller485 Lite sin anillo deslizante (STM32)

€35,00

Cantidad:

Unidad M5Stack Roller485 Lite sin anillo deslizante (STM32)

€35,00

Descripción
Politica de envios
Política de devoluciones

Descripción

Nota: Todos los productos incluyen impuestos.

¡Estamos muy emocionados de presentarle la Unidad Roller485 Lite! Es un kit de control de movimiento de motor CC sin escobillas integrado diseñado pensando en su eficiencia. Este pequeño e ingenioso kit admite una entrada de alimentación de 6-16 V CC (a través de la interfaz PWR485) y una entrada de 5 V (a través de la interfaz Grove). ¡Incluso puede ajustar automáticamente los coeficientes de potencia para garantizar un rendimiento óptimo! Este pequeño e ingenioso kit cuenta con un sistema de accionamiento de circuito cerrado FOC incorporado que utiliza un motor sin escobillas de 3504 200KV. Incluso sin refrigeración forzada, este pequeño aún puede funcionar con una corriente de fase continua máxima de 0,5 A y una corriente de corta duración de 1 A. El conductor utiliza un codificador magnético para recibir retroalimentación, lo cual es excelente para vigilar las cosas. Admite control de corriente, velocidad y posición, por lo que puede estar seguro de que funcionará tal como lo necesita.

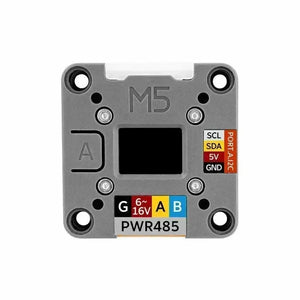

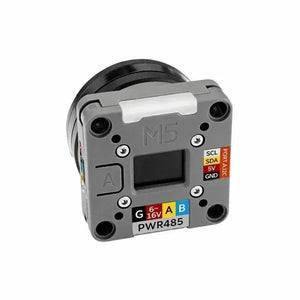

¡Y hay más! El dispositivo también tiene una práctica pantalla OLED de 0,66 pulgadas en la parte posterior que muestra el estado del dispositivo en tiempo real. ¡Y hay más! También incluye una luz indicadora RGB y un botón de función para una fácil interacción persona-computadora. ¡Hemos hecho que sea muy fácil para ti armar este producto! La base tiene orificios de montaje compatibles con LEGO y orificios para tornillos M3, por lo que puedes configurarla en poco tiempo. ¡Nos complace informarle que el hardware y el software de la Unidad Roller485 son completamente de código abierto! Esto significa que puedes utilizarlos para control de movimiento y ajuste de parámetros a través de buses RS485 o I2C. ¡Y hay más! También ofrece interfaces de depuración SWD y SWO, lo que brinda a los desarrolladores aún más flexibilidad. Este producto es ideal para todo tipo de cosas, incluidas articulaciones robóticas, control de movimiento, automatización industrial y proyectos de demostración visual.

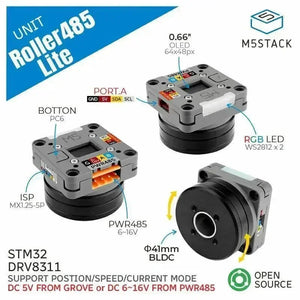

Características

Control de motor de CC sin escobillas
Control de comunicación RS-485/I2C
Pantalla OLED integrada
Luz indicadora RGB
Sistema de accionamiento de circuito cerrado FOC

Incluido

1x Unidad Roller485 Lite
1x enchufe HT3.96R-4P
1x cable de conexión HY2.0-4P (5 cm)
6x Pasadores de fricción
1x Brida
1x soporte
1x llave hexagonal (2,5 mm)
1x llave hexagonal (2 mm)
6x tuercas M3
2x tornillos de cabeza cilíndrica hexagonal M3x14mm
4x tornillos de cabeza avellanada con interior hexagonal M3x14mm
2x tornillos de cabeza avellanada con casquillo hexagonal M3x12mm
4x tornillos de cabeza avellanada con casquillo hexagonal M3x5mm
1 cable terminal de un solo extremo, cable de depuración 5P

Aplicaciones

Control robótico de articulaciones
Equipos de fabricación inteligentes
Demostraciones visuales

Especificaciones

Especificación	Parámetro
MCU	STM32G431CBU6@Cortex-M4, 128KB-Flash, 32KB-SRAM, 170MHz
Tipo de motor	Motor sin escobillas D3504 200KV @ Diámetro: 41 mm
Chip del controlador	DRV8311HRRWR
Sensor de ángulo	TLI5012BE1000
Interface de comunicación	PWR-485 (interfaz HT3.96-4P) I2C (0x64)
Mostrar	Pantalla OLED de 0,66 pulgadas, resolución: 64*48, comunicación SPI
LED RGB	2x WS2812-2020
Fuente de alimentación del motor	Fuente de alimentación RS-485 (interfaz VH3.96-4P)@6-16V Fuente de alimentación de 5 V CC para puerto Grove Anillo colector Puerto Grove Fuente de alimentación DC 5V
Carga	Carga: 200 g, Velocidad del motor: 1400 rpm, Corriente: DC16V/601mA Carga: 500 g, Velocidad del motor: 560 rpm, Corriente: DC16V/918mA Sin carga: CC 16 V/78 mA
Corriente de espera	Fuente de alimentación de 5 V CC del puerto Grove a 70 mA Fuente de alimentación RS-485 (interfaz VH3.96-4P) DC16V@32mA
Nivel de ruido	48dB
Par de salida	Fuente de alimentación DC 5V del puerto Grove: 0.021N.m/0.2kgf.cm@corriente 350mA Fuente de alimentación RS485 (interfaz VH3.96-4P): 0.065N.m/0.66kgf.cm@corriente 927mA
Temperatura de funcionamiento	0-40 °C
Dimensiones del producto	404030 mm
Dimensiones del embalaje	1707552 mm
Peso del Producto	70.0g
Peso del embalaje	146.9g

Protocolo

Protocolo I2C

Tabla de protocolo I2C de la unidad Roller485

Manual de instrucciones de Roller485 Unit I2C

Protocolo RS485

Tabla de protocolo RS485 de la unidad Roller485

Manual de instrucciones de Roller485 Unit RS485

Arduino

Biblioteca de unidades Roller485

Firmware STM32
