¿Te has encontrado con estos problemas? Al conectar un par de módulos de sensores al tablero de control MEGA 2560, a veces las interfaces de salida de energía no son suficientes, por lo que es necesario usar el tablero y el cableado es bastante problemático.
Ahora no te preocupes por eso. Puede utilizar este protector de sensor MEGA de estudio clave.
Es totalmente compatible con el tablero de control MEGA 2560, por lo que puede apilar fácilmente el protector del sensor MEGA en el tablero de control MEGA 2560.

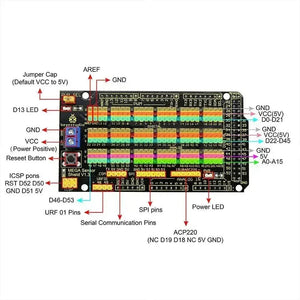

El escudo viene con interfaces digitales y analógicas en 3PIN (G V S), fáciles de conectar los módulos de sensores de 3PIN. Además, viene con pines de comunicación con un paso de pin de 2,54 mm, como comunicación serie y SPI.
Viene con un botón de reinicio y 2 indicadores de señal también.

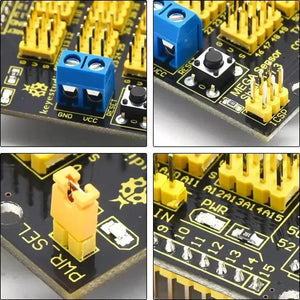

Nota: para la interfaz de 3PIN, el voltaje de los pines analógicos (etiquetados como V) es de 5V; mientras que el voltaje de los pines digitales (etiquetados como V) es VCC, es decir, la entrada de voltaje a través de un bloque de terminales azul, por defecto mediante un puente conectado, que conecta el voltaje a 5 V en el escudo.

• Se puede conectar al tablero de control MEGA 2560

• Viene con un botón de reinicio

• Viene con un LED de encendido y un indicador D13

• Extiende la interfaz digital y analógica de MEGA a 3PIN

• Viene con una interfaz de comunicación serial

• Extiende una interfaz ICSP

• Extiende una interfaz SPI

• Extiende una interfaz URF01

• Extiende una interfaz APC220

• Capaz de suministrar voltaje a los módulos de sensores a través del bloque de terminales (tapa de puente quitada)

• Dimensiones: 100mm x 54mm

• Peso (solo escudo de sensor MEGA): 39.2g
