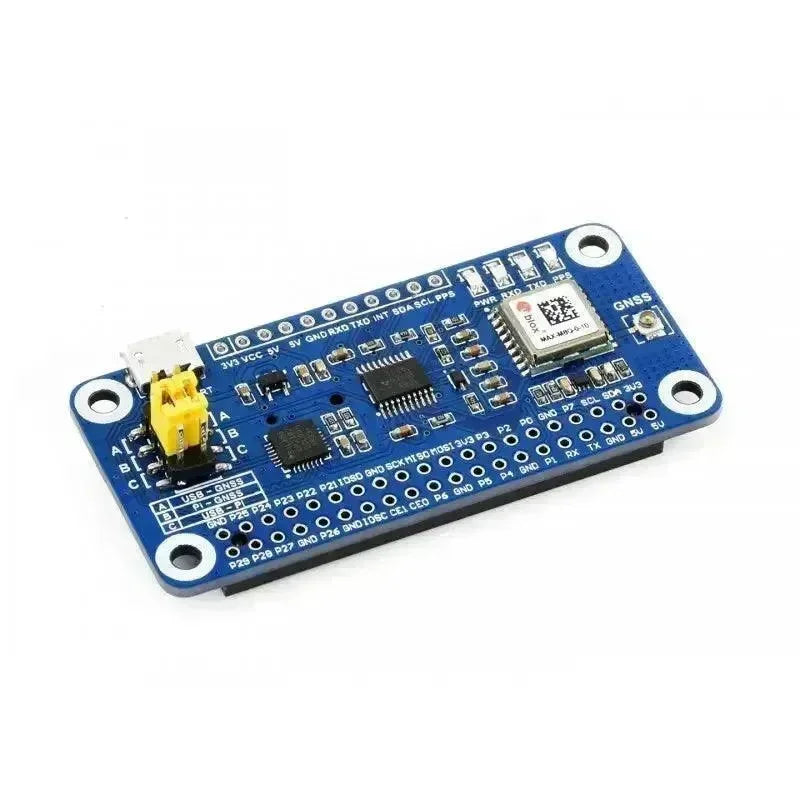

MAX-M8Q GNSS HAT para Raspberry Pi, soporte de receptor multiconstelación
GORRO GNSS MAX-M8Q
Módulo GNSS basado en MAX-M8Q para Raspberry Pi
Posicionamiento rápido y preciso con menor deriva, bajo consumo de energía, capacidad excepcional para evitar la suplantación de identidad y las interferencias
Este es un SOMBRERO GNSS Raspberry Pi basado en MAX-M8Q con soporte de receptor de constelaciones múltiples, lo que significa que se pueden usar hasta 3 tipos de sistemas satelitales GNSS juntos, incluidos GPS, Beidou, Galileo y GLONASS. También admite sistemas de aumento como SBAS, QZSS, IMES y D-GPS. Presenta un posicionamiento rápido y preciso con una desviación menor, un bajo consumo de energía, una capacidad excepcional para evitar la suplantación de identidad y las interferencias, etc.
Simplemente conectándolo al Pi, es bastante fácil habilitar la capacidad GNSS para su Raspberry Pi.
Características de un vistazo
- Compatibilidad con receptores de constelaciones múltiples, recepción simultánea de hasta 3 tipos de sistemas satelitales GNSS de GPS, Beidou, Galileo y GLONASS, y aún conserva un bajo consumo de energía
- Soporte de sistemas de aumento, incluidos SBAS, QZSS, IMES, D-GPS, mejorando el rendimiento del posicionamiento del servicio de ubicación.
- Compatibilidad con A-GNSS (GNSS asistido), que reduce el tiempo del primer posicionamiento cuando se enciende y mejora la sensibilidad de adquisición
- Presenta una sensibilidad de navegación de -167 dBm y una capacidad excepcional para evitar la suplantación de identidad y las interferencias, admite geo-cercas
- Admite U-Center, una forma sencilla de configurar el módulo
- Cabecera de extensión GPIO estándar Raspberry Pi de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano
- Convertidor USB a UART integrado CP2102 para depuración en serie
- Rompe la interfaz UART e I2C del módulo, para conectarse con placas host como Arduino/STM32
- Rango de velocidad en baudios: 4800~921600bps (9600bps por defecto)
- Admite interfaz DDC (compatible con I2C): hasta 400 KHz (máx.)
- Soporte de batería integrado, compatible con celda recargable ML1220, para conservar información de efemérides y arranques en caliente
- 4x LED para indicar el estado operativo del módulo
- Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificaciones
ESPECIFICACIONES GNSS | ||||||
MAX-M8Q |
GPS y GLONASS |
GPS |
GLONASS |
Beidou |
galileo |
|
Banda de frecuencia |
72 canales de motor u-blox M8 |
|||||
Precisión de posicionamiento horizontal |
BOLSILLO DE 2,5 M |
BOLSILLO DE 2,5 M |
BOLSILLO DE 4,0 m |
BOLSILLO DE 3,0 m |
- |
|
Frecuencia máxima de actualización de navegación |
10Hz |
18 Hz |
18 Hz |
18 Hz |
18 Hz |
|
Tiempo hasta la primera reparación |
Arranques en frío |
26s |
29s |
Años 30 |
34s |
45 años |
Arranques en caliente |
1s |
1s |
1s |
1s |
1s |
|
Arranques asistidos |
2s |
2s |
2s |
3s |
7s |
|
Sensibilidad |
Seguimiento y navegación |
-167 dBm |
-166 dBm |
-166 dBm |
-160 dBm |
-159 dBm |
Readquisición |
-160 dBm |
-160 dBm |
-156 dBm |
-157 dBm |
-153 dBm |
|
Arranques en frío |
-148 dBm |
-148 dBm |
-145 dBm |
-143 dBm |
-138 dBm |
|
Arranques en caliente |
-157 dBm |
-157 dBm |
-156 dBm |
-155 dBm |
-151 dBm |
|
Precisión de PPS |
RMS |
30 ns |
30 ns |
30 ns |
30 ns |
30 ns |
99% |
60 ns |
60 ns |
60 ns |
60 ns |
60 ns |
|
Frecuencia PPS |
0,25 Hz…10 MHz (configurable) |
|||||
Precisión de velocidad |
0,05 m/s |
|||||
Precisión del rumbo |
0,3 grados |
|||||
Límites operacionales |
Aceleración (máxima): 4 g |
|||||
Altitud (máxima): 50000m | ||||||
Velocidad (máxima): 500 m/s | ||||||
OTRAS ESPECIFICACIONES | ||||||
Interface de comunicación |
UART (4800~921600bps, 9600bps por defecto), I2C (máx. 400KHz) |
|||||
Frecuencia de actualización |
1 Hz (predeterminado), 18 Hz (máximo) |
|||||
Protocolo |
NMEA 0183 Versión 4.0 (V2.1, V2.3 o V4.1 seleccionable), UBX, RTCM 2.3 |
|||||
Fuente de alimentación |
5V |
|||||
Corriente general |
<40 mA a 5 V (modo continuo) |
|||||
Corriente del módulo |
23mA@3V (modo continuo, estado de seguimiento) |
|||||
Temperatura de funcionamiento |
-40℃ ~ 85℃ |
|||||
Dimensiones |
65 mm × 30,5 mm |
|||||
Raspberry Pi estándar GPIO de 40 pines
Compatible con placas de la serie Raspberry Pi, Jetson Nano
Compatibilidad con receptores de constelaciones múltiples
Recepción simultánea de hasta 3 tipos de sistemas satelitales GNSS y aún conserva un bajo consumo de energía
Admite GPS, Beidou, Galileo y GLONASS
Soporte para sistemas de aumento
El sistema de aumento tiene como objetivo mejorar la precisión, integridad, confiabilidad y disponibilidad del posicionamiento y la navegación.
Admite sistemas de aumento, incluidos SBAS, QZSS, IMES y D-GPS
Soporte de geocercado
Presenta una sensibilidad de navegación de -167 dBm y una capacidad excepcional para evitar la suplantación de identidad y las interferencias
Soporte de software de U-Center
Una forma sencilla de configurar el módulo
Aplicaciones
Ideal para gestión de flotas, seguimiento de activos, sistemas de seguridad, PDA industriales, aplicaciones GIS, etc.
¿Qué hay a bordo?
-
Módulo MAX-M8Q
-
TXS0108EPWR traductor de voltaje
-
RT9193-33 chip de potencia
-
CP2102 Convertidor USB A UART
-
Indicadores de estado
RXD/TXD: Indicador UART TX/RX
PPS: Indicador de estado del GPS
PWR: indicador de encendido
-
Soporte de la batería
admite celda recargable ML1220, para preservar información de efemérides y arranques en caliente
-
Encabezado GPIO de Raspberry Pi
para conectar con Raspberry Pi
-
Interfaz UART, I2C
para conectarse con otras MCU
-
Puerto USB a UART
-
Conector de antena GNSS
-
Puente de selección UART
R: controla el MAX-M8Q a través de USB A UART
B: controla el MAX-M8Q a través de Raspberry Pi
C: acceda a Raspberry Pi a través de USB A UART
Definición de distribución de pines
Dimensiones del contorno
Peso: 0,132 kilogramos
- 1 gorro GNSS MAX-M8Q
- Antena externa GPS (B) x1
- Cable USB-A a Micro-B x1
- Paquete de tornillos RPi (2 piezas) x1
- Conector hembra de 2 x 20 pines x1
