🚀 M5Stack Tab5 es un terminal inteligente IoT portátil y altamente extensible 🏗️💡 diseñado para desarrolladores 👩💻👨💻. Integra una arquitectura de doble chip 🔀 y abundantes recursos de hardware ⚙️📦.
🧠 Su controlador principal adopta el SoC ESP32‑P4 basado en RISC‑V 🔧, equipado con 16 MB Flash 💾 y 32 MB PSRAM 🗂️.
📡 El módulo inalámbrico utiliza el ESP32‑C6‑MINI‑1U, que soporta Wi‑Fi 6 ⚡🌐 para una conectividad más rápida.
📶 Su sistema de antena puede cambiar libremente 🔄 entre la antena 3D incorporada 📡 y la interfaz de antena externa MMCX 🔌, adaptándose flexiblemente a diferentes entornos de despliegue 🌍 para asegurar alta tasa de transferencia de datos 📊 y control de baja latencia ⚡🎯.
👀 Visión e interacción
-

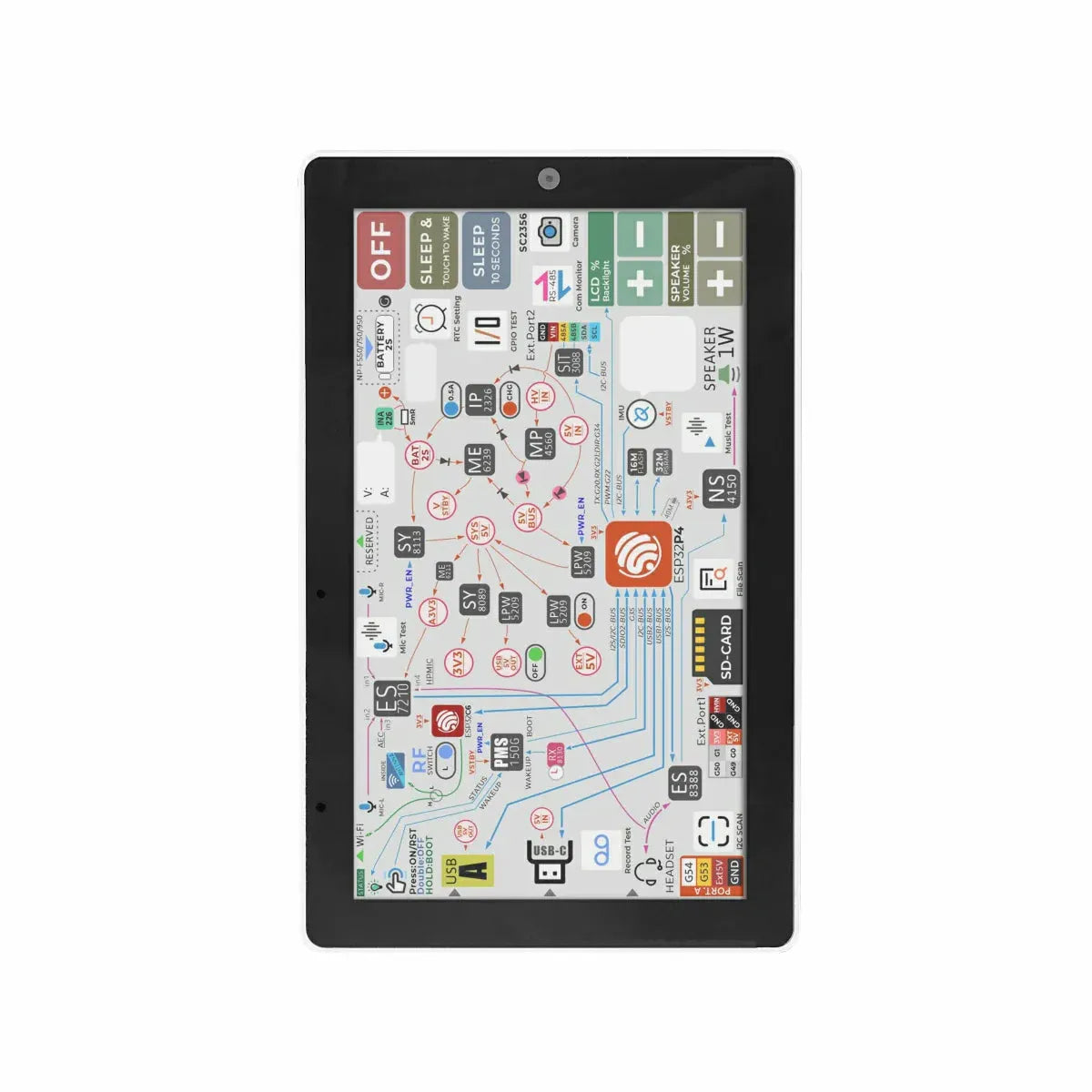

Tab5 cuenta con una pantalla IPS TFT de 5″ 1280×720 📺 vía MIPI‑DSI, con el tacto gestionado por el controlador multipunto GT911 ✋🖱️ (I²C) para una interacción fluida y sensible.
-
Incluye una cámara SC2356 de 2 MP 📷 (1600×1200) vía MIPI‑CSI, capaz de grabación de video HD 🎥, procesamiento de imágenes 🖼️ y aplicaciones de IA en el borde 🤖 (por ejemplo, reconocimiento facial 😊, seguimiento de objetos 🎯).
🔌 Interfaces periféricas
-

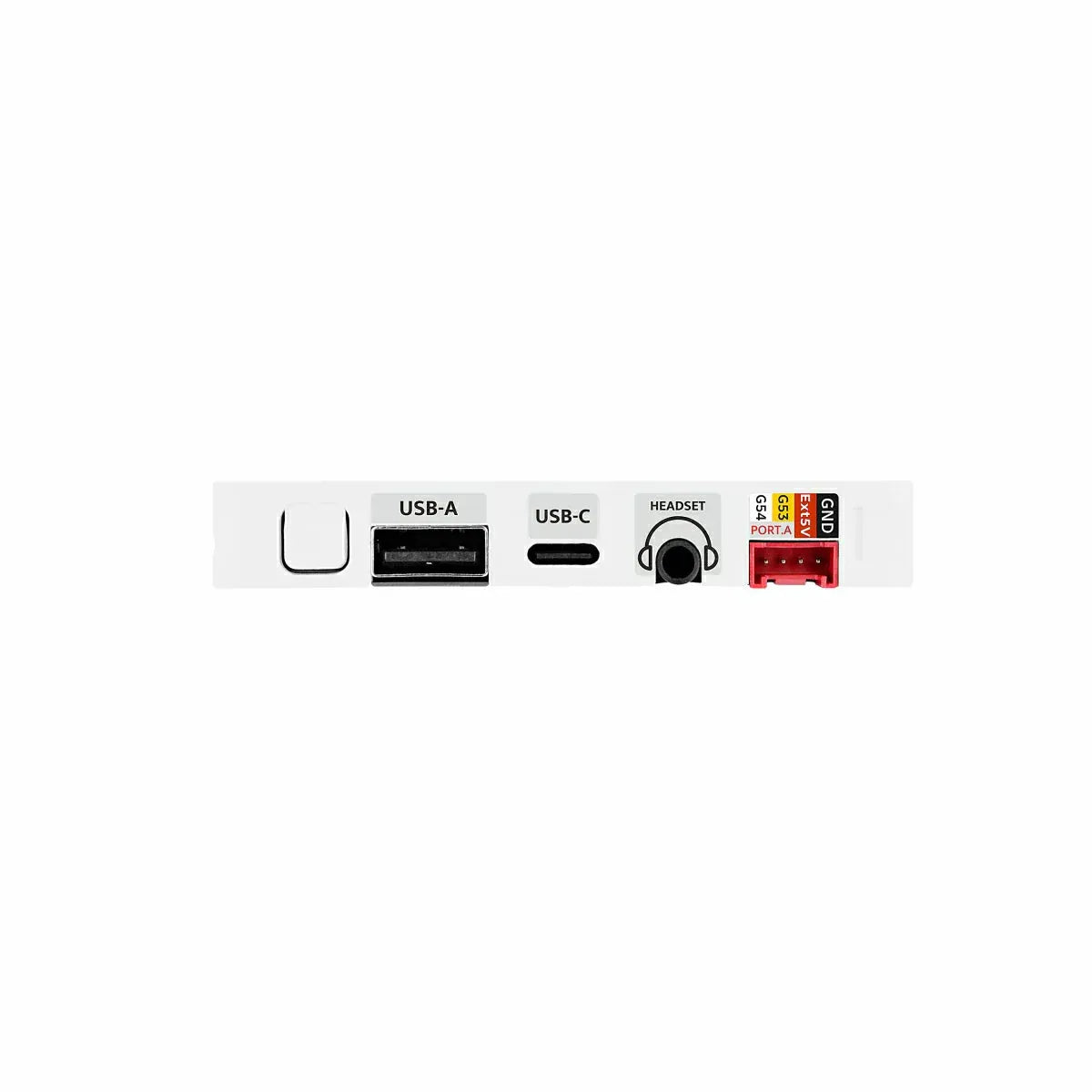

Puertos USB‑A (Host) 🔗 y USB‑C (USB 2.0 OTG) ⚡ para conectar periféricos como un ratón 🖱️ o teclado ⌨️.
-
Comunicación por bus RS‑485 🔄 (SIT3088 + terminación seleccionable por interruptor DIP de 120 Ω) para escenarios industriales 🏭.
-
Opciones de expansión: Grove 🌱, M5BUS 🔧, conector GPIO_EXT 🔌, ranura para tarjeta Micro SD 💾, además de pads reservados STAMP 📡 (compatibles con Cat.M, NB‑IoT, LoRaWAN, etc.).
-
Incluye botones Reset/Boot 🔘 para reinicio rápido y modo de descarga de firmware.
🎵 Audio y video
-
Utiliza códec de audio ES8388 🎶 + cancelación de eco AEC ES7210 🎧 en la etapa frontal.
-
Equipado con un array de micrófonos dual 🎤🎤, jack para auriculares de 3.5 mm 🎧 y altavoz 🔊 para grabación/reproducción de alta fidelidad y reconocimiento de voz preciso 🗣️.
-
Incorpora un sensor BMI270 de 6 ejes 🌀 (acelerómetro + giroscopio) con activación por interrupción, que permite seguimiento de movimiento 🏃 y detección de postura 🧍 para operación reactiva y de bajo consumo.
⏱️ Gestión de tiempo y energía
-
Integra RX8130CE reloj en tiempo real ⏰ con activación por interrupción programada.
-
Soporta batería de litio NP‑F550 extraíble 🔋.
-
Incluye MP4560 boost/buck ⚡, IP2326 control de carga/descarga 🔄 y INA226 monitoreo en tiempo real 📊 para operación estable sin alimentación externa.
🏗️ Diseño estructural
-

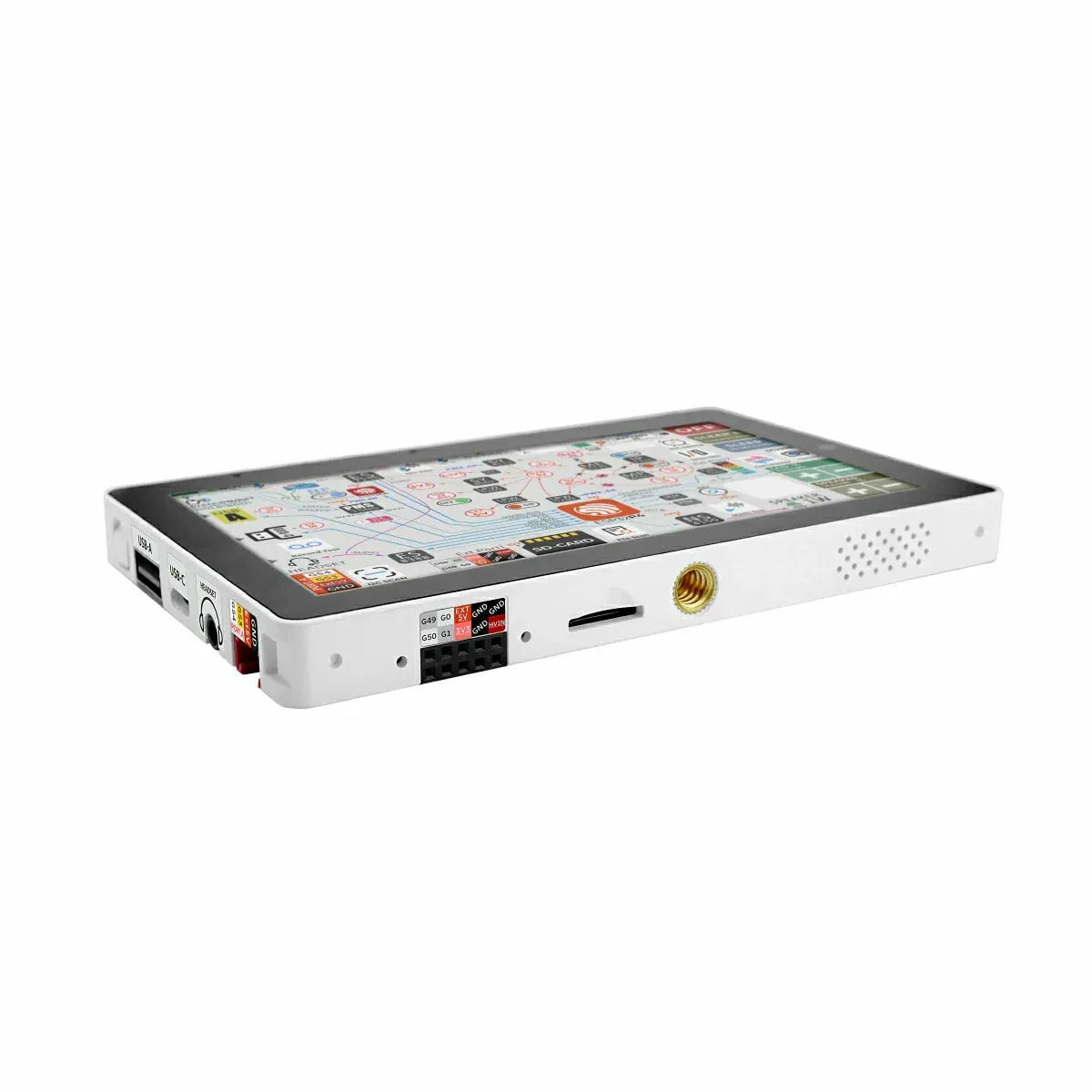

Cuenta con un montaje estándar para trípode 1/4″‑20 📸 en el lateral, que permite la fijación directa a trípodes u otros soportes para facilitar la grabación 🎬 y el despliegue 🚀.
🌍 Aplicaciones
Tab5 es adecuado para:
-
🏠 Control inteligente del hogar
-
📡 Monitoreo remoto
-
🏭 Automatización industrial
-
🔧 Prototipado IoT
-
🎓 Educación e investigación
👉 Proporcionando a desarrolladores y empresas una plataforma de desarrollo completa, ampliable y de alto rendimiento 💡

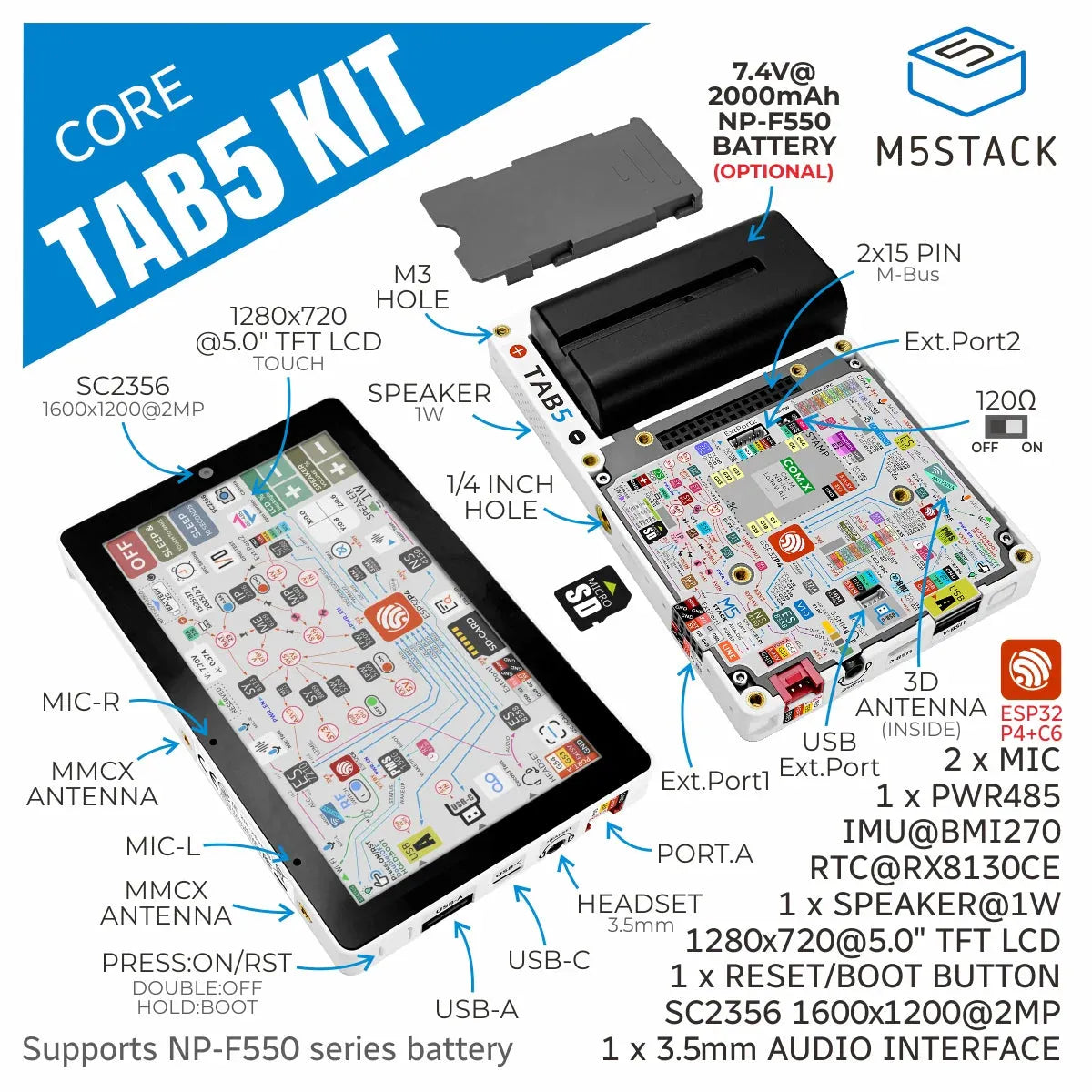

Características
- Controlador principal de doble núcleo ESP32‑P4
- Módulo inalámbrico ESP32‑C6
- Wi‑Fi 6
- Antena 3D incorporada y puerto de antena externa MMCX
- Pantalla MIPI‑DSI de 5″ 720P
- Pantalla táctil multipunto GT911
- Cámara SC2356 de 2 MP
- Host USB‑A + USB‑C OTG
- Interfaz industrial RS‑485
- Expansión Grove & M5BUS
- Ranura para tarjeta Micro SD
- Expansión STAMP
- ES8388 códec de audio
- ES7210 micrófono dual AEC
- Altavoz de 1 W + conector para auriculares de 3.5 mm
- BMI270 sensor de 6 ejes
- Reloj en tiempo real RX8130CE
- Botones de reinicio/arranque y encendido
- NP‑F550 batería extraíble
- Montura estándar para trípode 1/4″‑20
- Plataforma de desarrollo:
- UiFlow2
- Arduino IDE
- ESP-IDF
- Platform.IO
Incluye
Consejo de producto
Kit Tab5
- 1 × Kit Tab5
- 1 × cable conector de un extremo 1.25‑6P
- 1 × batería extraíble NP‑F550 de 2000 mAh
Aplicaciones
- Control de hogar inteligente
- Sistemas de monitoreo remoto
- Desarrollo de dispositivos IoT
- Automatización industrial
Especificaciones
| Especificación | Parámetros |
|---|---|
| Controlador principal SoC | ESP32‑P4NRW32 (RISC‑V de 32 bits, conmutación entre doble núcleo y núcleo único, hasta 400 MHz) |
| Módulo inalámbrico SoC | ESP32‑C6‑MINI‑1U (compatible con Wi‑Fi 6 @ 2.4 GHz / Thread / ZigBee) |
| Antena | Antena 3D incorporada y 2 puertos de antena externa MMCX |
| Destello | 16 MB |
| PSRAM | 32 MB |
| Pantalla | Pantalla IPS TFT de 5 pulgadas (1280×720) |
| Táctil | Controlador táctil multipunto GT911 (I²C) |
| Cámara | SC2356 @ 2 MP (1600×1200), vía MIPI‑CSI |
| Chip de audio | Códec ES8388; front-end AEC ES7210 |
| Micrófono | Sistema de micrófono dual (cancelación de eco AEC) |
| Altavoz | 1 W@8 Ω NS4150B |
| Conector para auriculares | 3.5 mm |
| Puertos USB | USB‑A (Host), USB‑C (USB 2.0 OTG) |
| Puerto RS485 | SIT3088 (terminación seleccionable de 120 Ω) Alimentación: 6 ~ 24 V |
| Interfaces de expansión | 1 × Grove, 1 × M5BUS, encabezado GPIO_EXT |
| Expansión de almacenamiento | Ranura para tarjeta Micro SD |
| Pads de expansión Stamp | Soporta módulos Stamp Cat.M / NB‑IoT / LoRaWAN |
| Sensor de movimiento | BMI270 de 6 ejes (acelerómetro + giroscopio, soporte de activación por interrupción) |
| RTC | RX8130CE reloj en tiempo real (soporte de activación por interrupción programada) |
| Botones de reinicio/arranque | 1× botón para encender/apagar y entrar en modo de descarga |
| Gestión de carga | Chip de gestión de carga IP2326 |
| Monitoreo de energía | INA226 (monitoreo de corriente/voltaje del bus) |
| Batería | Batería de litio extraíble NP‑F550, 7.4 V @ 2000 mAh (14.8 Wh) |
| Temperatura de funcionamiento | 0 ~ 40 °C |
| Tamaño del producto | Tab5: 128.0 × 80.0 × 12.0 mm Kit Tab5: 128.0 × 80.0 × 26.7 mm |
| Peso del Producto | Tab5: 124.5 g Kit Tab5: 277.4 g Batería: 97.9 g |
| Tamaño del paquete | Tab5: 148.0 × 103.0 × 21 mm Kit Tab5: 191.0 × 103.0 × 25.0 mm |
| Peso Bruto | Tab5: 162.5 g Kit Tab5: 277.4 g |
Consejos:
Notas sobre la fuente de alimentación del Tab5:
Encendido/Apagado
Instalación de la batería
Expansión M5-Bus

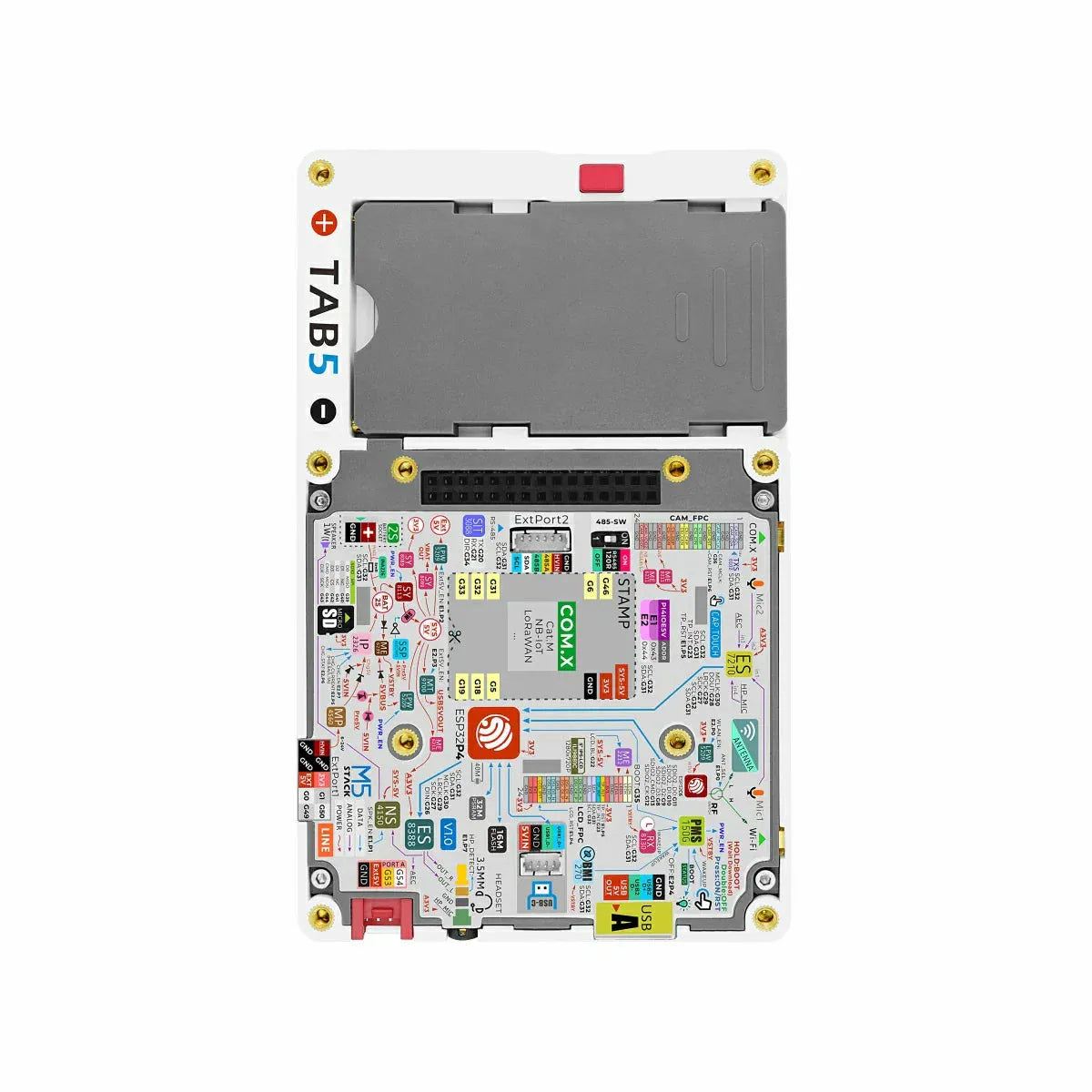

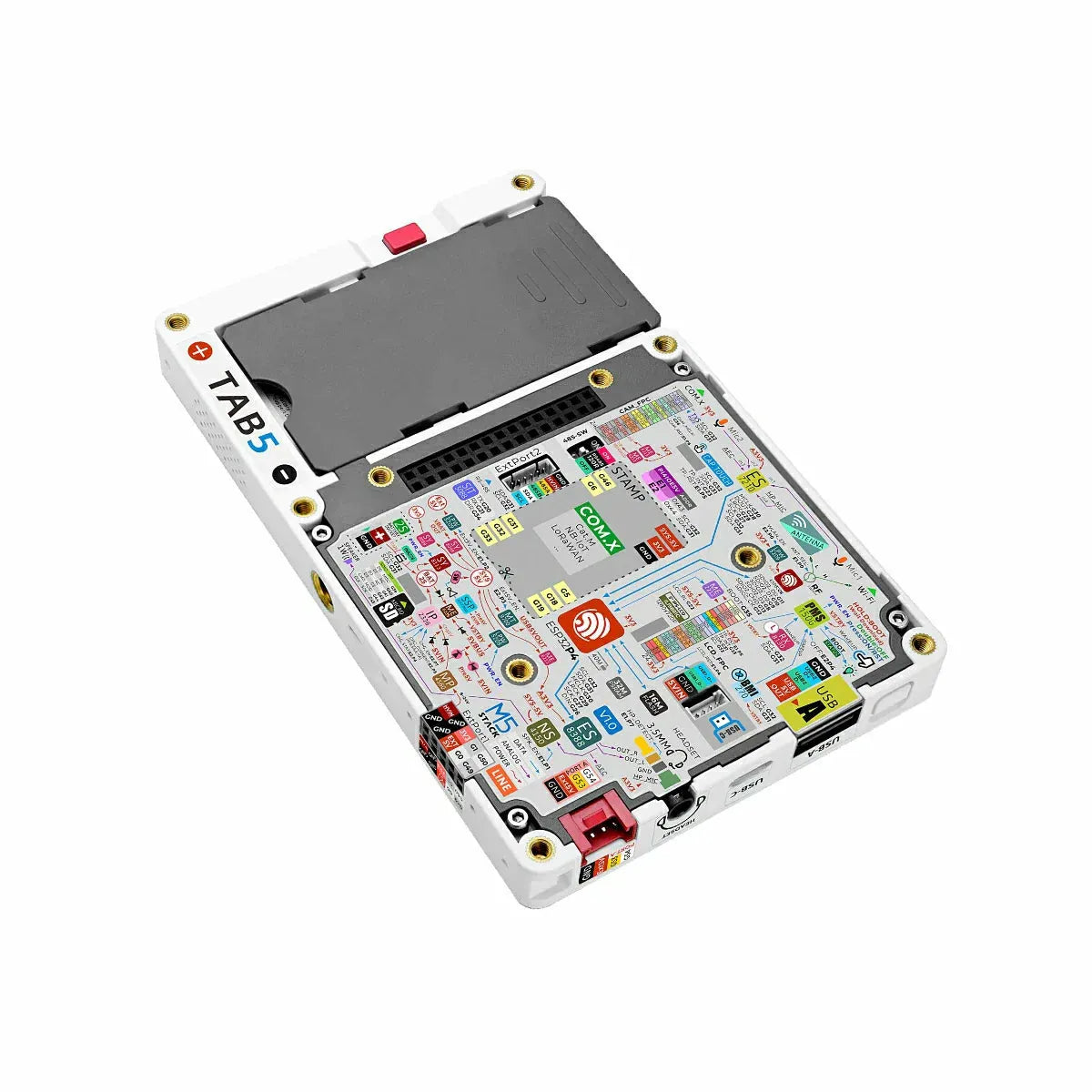

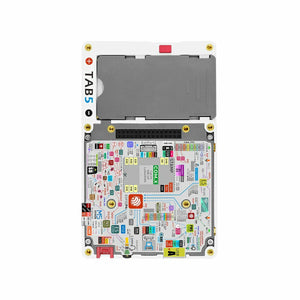

Como se muestra a continuación, la parte trasera del Tab5 integra un conector M5-Bus, que se puede usar para expandir productos de la serie Module.
Esquemas de M5Stack Tab5
Mapa de pines M5Stack Tab5
PI4IOE5V6408
| ESP32-P4 | G32 | G31 | CHIP_PU |
|---|---|---|---|
| PI4IOE5V6408 | SCL | SDA | RST |
CAM
| ESP32‑P4 | CAM |
|---|---|
| G32 | CAM_SCL |
| G31 | CAM_SDA |
| G36 | CAM_MCLK |
| CSI_DATAP1 (dedicado) | CAM_D1P |
| CSI_DATAN1 (dedicado) | CAM_D1N |
| CSI_CLKP (dedicado) | CAM_CSI_CKP |
| CSI_CLKN (dedicado) | CAM_CSI_CKN |
| CSI_DATAP0 (dedicado) | CSI_DOP |
| CSI_DATAN0 (dedicado) | CSI_DON |
| PI4IOE5V6408 | P6 |
|---|---|
| CAM | CAM_RST |
NS4150B
| PI4IOE5V6408 | P1 |
|---|---|
| NS4150B | SPK_EN |
ES8388
| ESP32-P4 | G30 | G27 | G26 | G29 | G32 | G31 |
|---|---|---|---|---|---|---|
| ES8388 | MCLK | SCLK | DSDIN | LRCK | CCLK | CDATA |
ES7210
| ESP32-P4 | G30 | G27 | G28 | G29 | G32 | G31 |
|---|---|---|---|---|---|---|
| ES7210 | MCLK | SCLK | ASDOUT | LRCK | CCLK | CDATA |
LCD
| ESP32‑P4 | ILI9881C |
|---|---|
| G22 | LEDA |
| G23 | TP_INT |
| G31 | SDA |
| G32 | SCL |
| DSI_CLKN (dedicado) | DSI_CK_N |
| DSI_CLKP (dedicado) | DSI_CK_P |
| DSI_DATAN1 (dedicado) | DSI_D1_N |
| DSI_DATAP1 (dedicado) | DSI_D1_P |
| DSI_DATAN0 (dedicado) | DSI_D0_N |
| DSI_DATAP0 (dedicado) | DSI_D0_P |
| PI4IOE5V6408 | P5 | P4 |
|---|---|---|
| ILI9881C | TP_RST | LCD_RST |
BMI270 & RTC (RX8130CE) & INA226
| ESP32-P4 | G32 | G31 |
|---|---|---|
| BMI270 | SCL | SDA |
| RX8130CE | SCL | SDA |
| INA226 | SCL | SDA |
- Interrupción de activación (gestión de energía PMS150G-U06)
| PMS150G-U06 | PA6/CIN‑ |
|---|---|
| BMI270 | INT(E_TRG) |
| RX8130CE | INT(E_TRG) |
ESP32-C6
| ESP32-P4 | G11 | G10 | G9 | G8 | G13 | G12 |
|---|---|---|---|---|---|---|
| ESP32-C6 | SDIO2_D0 | SDIO2_D1 | SDIO2_D2 | SDIO2_D3 | SDIO2_CMD | SDIO2_CK |
MicroSD
| ESP32-P4 | G39 | G40 | G41 | G42 | G43 | G44 |
|---|---|---|---|---|---|---|
| Modo MicroSD SPI | MISO | CS | SCK | MOSI | ||
| Modo MicroSD SDIO | DAT0 | DAT1 | DAT2 | DAT3 | CLK | CMD |
RS485
| ESP32-P4 | G21 | G20 | G34 |
|---|---|---|---|
| SIT3088 | RX | TX | DIR |
IP2326
| PI4IOE5V6408 | P7 | P6 |
|---|---|---|
| IP2326 | CHG_EN | CHG_STAT |
Tamaño del modelo M5Stack Tab5
Hojas de datos M5Stack Tab5
Desbloquea todo el potencial de la innovación IoT con el Kit de Desarrollo IoT M5Stack Tab5, impulsado por el procesador RISC-V de doble núcleo ESP32‑P4 y el módulo Wi‑Fi 6 ESP32‑C6. Con una pantalla táctil de 5 pulgadas 720P, cámara de 2MP, interfaz industrial RS‑485 y múltiples opciones de expansión (Grove, M5BUS, GPIO, MicroSD), el Tab5 es ideal para la automatización del hogar inteligente, control industrial, monitoreo remoto y prototipado rápido de IoT. Con soporte para Arduino, ESP‑IDF, PlatformIO y UiFlow2, los desarrolladores pueden crear y desplegar rápidamente aplicaciones de IA en el borde como reconocimiento facial, seguimiento de objetos y detección ambiental. Ya seas maker, ingeniero o educador, el Tab5 ofrece una plataforma portátil, extensible y de alto rendimiento para dar vida a tus ideas IoT.
