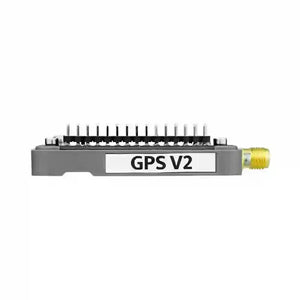

M5Stack Módulo GPS v2.0 con Antena Externa (AT6668)

Módulo GPS v2.0 es un módulo de posicionamiento global GNSS de alto rendimiento, que cuenta con el ATGM336H módulo de navegación de Zhaokong Microelectronics, integrado con el chip de alto rendimiento AT6668 para proporcionar servicios de posicionamiento satelital precisos y confiables. Este módulo soporta la recepción de señales GNSS de múltiples frecuencias y modos, y es compatible con varios sistemas de navegación satelital, incluyendo GPS, BD2, BD3, GLONASS, GALILEO y QZSS, lo que permite un posicionamiento conjunto de alta precisión de múltiples sistemas o un posicionamiento independiente de un solo sistema, y ofrece excelentes capacidades de resistencia a interferencias. En áreas de señal débil, puede adquirir rápidamente información de posicionamiento de mayor precisión.

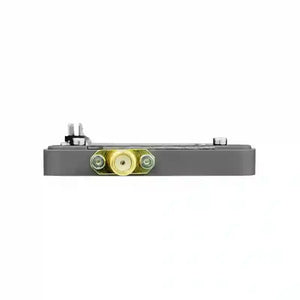

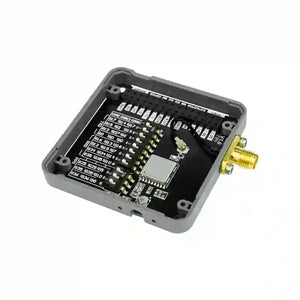

El módulo viene equipado con una antena SMA externa, y también cuenta con un interruptor DIP para permitir a los usuarios cambiar de manera flexible los pines de comunicación TX/RX, con salida de señal PPS para ajustes de tiempo precisos. Soporta uso multi-stack, ofreciendo más personalización y flexibilidad, lo que lo hace adecuado para aplicaciones de posicionamiento de alta precisión como navegación en vehículos, dispositivos de posicionamiento IoT, monitoreo remoto, ciudades inteligentes y automatización doméstica e industrial.

Características

• Admite múltiples sistemas de navegación por satélite (GPS/QZSS/BD2/BD3/GAL/GLO)
• Recepción multifrecuencia y multisistema
• Multicanal
• Bajo consumo de energía
• Soporte de temporización precisa
• Soporte multi-pila
• Plataformas de desarrollo

Flujo de interfaz de usuario 1.0

Flujo de interfaz de usuario 2.0

IDE de Arduino

Incluye

• 1x Módulo GPS v2.0
• 1x Antena GPS/BD activa externa (longitud: 1 m)

Aplicaciones

• Posicionamiento y navegación en el vehículo.
• Dispositivos de posicionamiento IoT
• Posicionamiento de automatización industrial y robótica
• Mapeo de alta precisión y sistemas de información geográfica

Presupuesto

Especificación	Parámetro
Sistema en chip (SoC)	AT6668
Sistemas satelitales compatibles	GPS/QZSS/BD2/BD3/GAL/GLO Puntos de frecuencia: Nivel de estudios: B1I+B1C GPS/QZSS/SBAS: Nivel 1 GALILEO: E1 GLONASS: R1
Canales	50 canales
Precisión de posicionamiento	<1,5 m (CEP50)
Tasa de Actualización de Posición	Máximo 10 Hz
Protocolo	NMEA0183 4.1
Sensibilidad	Seguimiento: -162dBm, Captura: -160dBm, Inicio en frío: -148dBm
Hora de inicio	Arranque en frío: 23 segundos, arranque en caliente: 1 segundo
El consumo de energía	Corriente en espera: DC5V/42.78uA Corriente de funcionamiento: DC5V/41.96mA
Dimensiones del producto	54.0 * 54.0 * 13.1mm
Peso del Producto	51.9g
Dimensiones del paquete	77.7g
peso del paquete	126.0 * 68.0 * 22.0mm



Comparación de productos

Comparar productos	Módulo GPS v2.0	Módulo GPS
Módulo GPS	AT6668	NEO-M8N
Satélites Soportados	BD2/BD3/GPS/GLONASS/GALILEO/QZSS	GPS, Galileo, GLONASS, BeiDou
Precisión de posicionamiento	1.5m	2.5m
Sensibilidad	Seguimiento: -162dBm, Captura: -160dBm, Inicio en frío: -148dBm	Seguimiento: -167dBm, Captura: -160dBm, Inicio en frío: -148dBm
Conmutación de Pines de Interruptor DIP	Incluye el conmutador DIP de cambio de pines, aumentando la compatibilidad.	Pines fijos, no incluye el conmutador de pines DIP.
