M5Stack Din Meter con M5StampS3

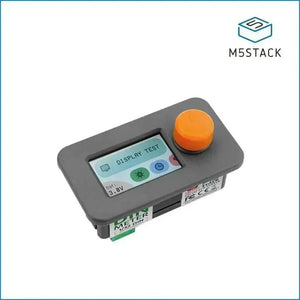

Din Meter es un DIN de 1/32 Placa de desarrollo integrada estándar equipada con una pantalla ST7789 de 1,14 pulgadas y alimentada por un M5StampS3 como controlador principal. Cuenta con un codificador rotatorio incorporado para un seguimiento preciso de la posición de la perilla. Además, incluye un circuito RTC, un timbre integrado y botones debajo de la pantalla para interacción con el dispositivo y notificaciones de alerta. En términos de fuente de alimentación, el diseño admite un amplio rango de entrada de voltaje de 6-36 V CC y tiene interfaces reservadas para una batería de litio y un circuito de carga para satisfacer diversas necesidades. Además, las interfaces PORTA y PORTB reservadas facilitan la expansión de dispositivos I2C y GPIO. Este producto es adecuado para aplicaciones de medición y detección de parámetros, control de hogares inteligentes, proyectos de Internet de las cosas (IoT), dispositivos portátiles inteligentes, control de acceso, control industrial y proyectos de fabricantes educativos.
Encendido: El dispositivo se puede se enciende presionando el botón "WAKE" o mediante una señal IRQ activada por el temporizador RTC. Después de que se activa la señal de despertador, es necesario configurar el pin de retención (G46) en alto (1) durante la inicialización del programa para mantener la energía; de lo contrario, el dispositivo volverá a entrar en modo de suspensión.
Apagar: Cuando no hay Fuente de alimentación externa USB, esto se puede lograr presionando el botón RST; o, cuando no hay una fuente de alimentación externa USB, configurando HOLD(GPIO46)=0 en el programa para apagar el dispositivo.
Para ingresar al modo de descarga, mantenga presionado Presione el botón G0 en el StampS3 antes de encenderlo, luego suéltelo después de encenderlo.
Características
Pantalla ST7789v2
M5StampS3 como control principal
Codificador rotatorio
Entrada de voltaje amplia
Puertos PORTA y PORTB reservados
Interfaz de batería de litio (recargable)
Estándar 1/32DIN (45*22,5 mm)
Plataforma de programación: Arduino, UIFlow

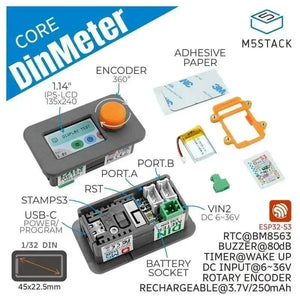

Incluye
1xM5DinMetro
1x PAPEL ADHESIVO
1 batería de 250 mAh
1xetiqueta
1 entrada de terminal DC-JACK (6-36 V)
1x Soporte para la espalda
Aplicaciones
Sistema inteligente de detección y control del hogar.
Sistema de control de acceso
Control industrial
Creadores y proyectos DIY
Especificación
| Recursos | Parámetros |
|---|---|
| MCU | ESP32-S3@Xtensa LX7,8M-FLASH,WIFI,función OTG\CDC |
| Amplio rango de entrada de voltaje | 6-36V |
| Controlador de pantalla | ST7789V2 |
| Corriente de carga | 100 mA |
| Grove tiene capacidad | PUERTO-A Capacidad de carga: DC5V/Max: 220mA PUERTO-B Capacidad de carga: DC5V/Max: 220mA |
| corriente de espera (corriente de espera alimentada por batería) | CC 4,2 V/38,4 uA. |
| Especificaciones del asiento de la batería | 1,25 mm-2 pines |
| Modo de fuente de alimentación | Fuente de alimentación USB/CC/batería |
| Temperatura de funcionamiento | 0-40 °C |
| Tamaño del producto | 53*32*30 mm |
| Tamaño del paquete | 137*93*24 mm |
| Peso del Producto | 17.6g |
| peso del paquete | 46g |
