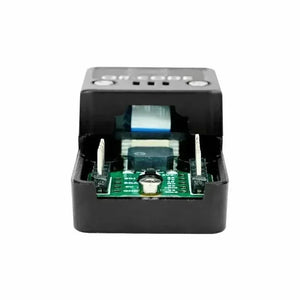

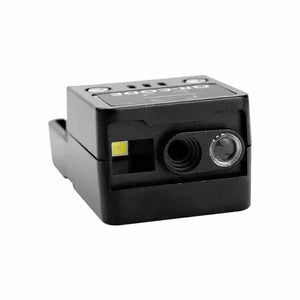

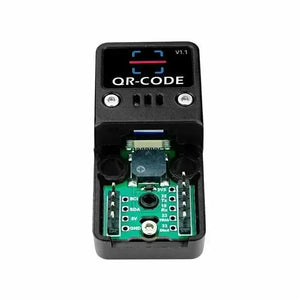

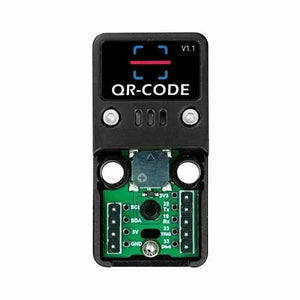

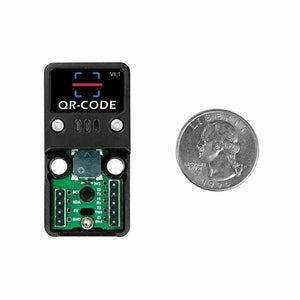

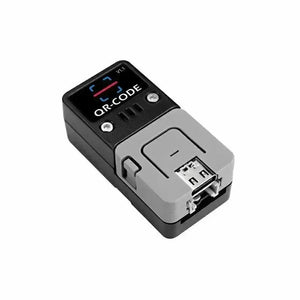

ATOM QR-CODE es un módulo diseñado para escanear códigos de barras y códigos QR, específicamente compatible con la plataforma M5Atom. Consta de dos partes: la unidad M5Atom Lite y el módulo de escaneo de códigos. Este módulo brinda soporte integral para varios formatos de códigos de barras y códigos QR, incluidos 6 tipos de códigos 2D y 19 tipos de códigos 1D.
Equipado con una iluminación LED incorporada, el módulo ATOM QR-CODE garantiza una identificación confiable del código incluso en ambientes oscuros o con poca luz. El LED verde sirve como cómoda ayuda para enfocar y apuntar. La tecnología de imágenes CMOS de alta resolución permite un reconocimiento preciso de códigos con una precisión efectiva de hasta 5 mil. El módulo ofrece múltiples modos de lectura, lo que permite activadores continuos automáticos o activadores manuales según requisitos específicos. Incorpora un timbre con diferentes efectos de sonido para indicar varios estados y operaciones.
Además, el módulo ATOM QR-CODE admite varias opciones de personalización, como agregar prefijos/sufijos personalizados a los datos escaneados, definir diseños de teclado multinacionales y funciones de edición de datos. Utiliza TTL-232 para la comunicación, lo que permite una fácil transmisión de datos a través de un puerto serie. El módulo se integra perfectamente con los entornos de programación Arduino o UIFlow, lo que facilita una integración sencilla en sus proyectos.
Al conectar el módulo a la unidad M5Atom Lite, puede enviar los datos escaneados a un receptor para su posterior procesamiento a través de conexiones por cable o inalámbricas. Benefíciese de la versatilidad y conveniencia del módulo ATOM QR-CODE en aplicaciones de escaneo de códigos de barras y códigos QR.
Características
- Compatible con Atom Matrix/Atom Lite
- Iluminación incorporada y LED de enfoque
- Admite Wi-Fi basado en esp32
- Comunicación UART/TTL
- Modo de escaneo manual y automático
- Recordatorios de luz y sonido
- Múltiples formatos de salida
- Los datos se pueden editar previamente y ocultar
- Instrucciones personalizadas enriquecidas
- Admite RAW/GBK/Unicode
- Admite Arduino y UIFlow
Incluye
- 1x CÓDIGO QR DE ATOM
- 1x M5Atom Lite
- 1x llave hexagonal

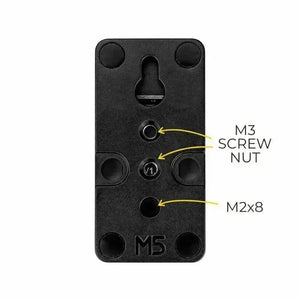

- 1 tornillo de máquina con cabeza de copa hexagonal M2 x 8
- 1 cable USB TIPO C (20 cm)
Aplicaciones
- Escaneo de caja registradora
- Dispositivo de entrada de código de barras/código QR
- Inventario de almacén
Especificación
| Recursos |
Parámetros |
| Sensor |
CMOS de 640 x 480 |
| Iluminación |
LED blanco |
| Enfocar |
LED verde |
| Leer el tipo de código QR |
Código QR, Micro QR, Data Matrix, PDF417, Micro PDF417, Azteca |
| Leer el tipo de código de barras |
EAN, UPC, Código 39, Código 93, Código 128, UCC/EAN 128, Codabar, Interleaved 2 de 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey, GS1 Databar, Código 11, Industrial 25, Estándar 25, Plessey, Matriz 2 de 5 |
| Reconocimiento de precisión de lectura |
≥5mil |
| Rango de lectura |
EAN-13: 50-200 mm (13 mil), Código 39: 40-90 mm (5 mil 10 bytes), Código QR: 25-240 mm (20 mil 16 bytes), Matriz de datos: 50-90 mm (10 mil 20 bytes), PDF 417: 30-130 mm ( 6,67 mil 7 bytes) |
| Relación de contraste |
≥25% |
| Ángulo de escaneo |
Girar 360°, inclinación ±55°, guiñada ±55° |
| campo de visión |
Horizontal 34°, Vertical 28° |
| Interface de comunicación |
UART/TTL |
| Voltaje y corriente |
CC 3,3 V/170 mA, en espera 10 mA |
| Material de la Caja |
Plástico (PC) |
| Tamaño del producto |
48 mm × 24 mm × 18 mm |
| Tamaño del paquete |
55 mm × 55 mm × 20 mm |
| Peso del Producto |
17 g |
| peso del paquete |
37g |
