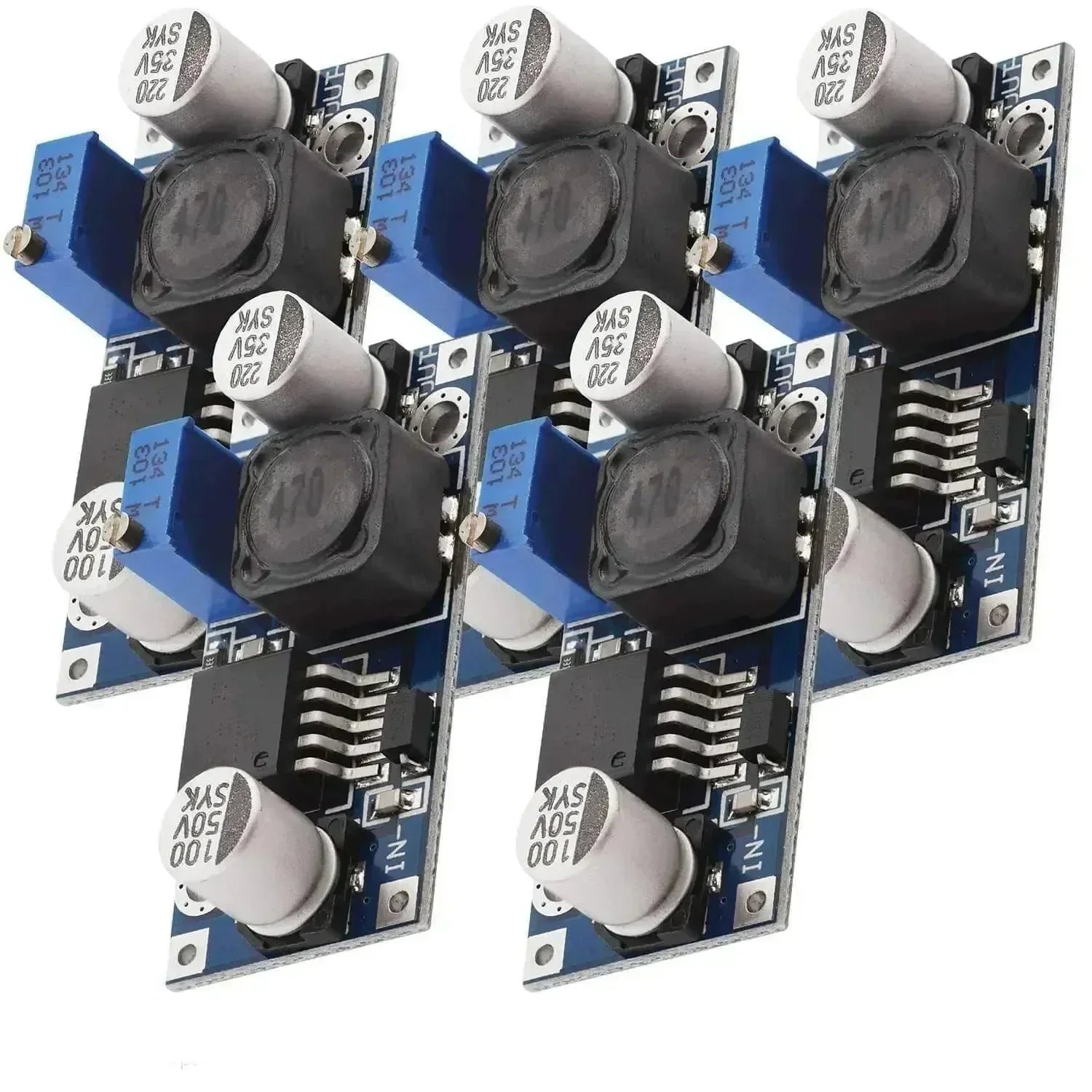

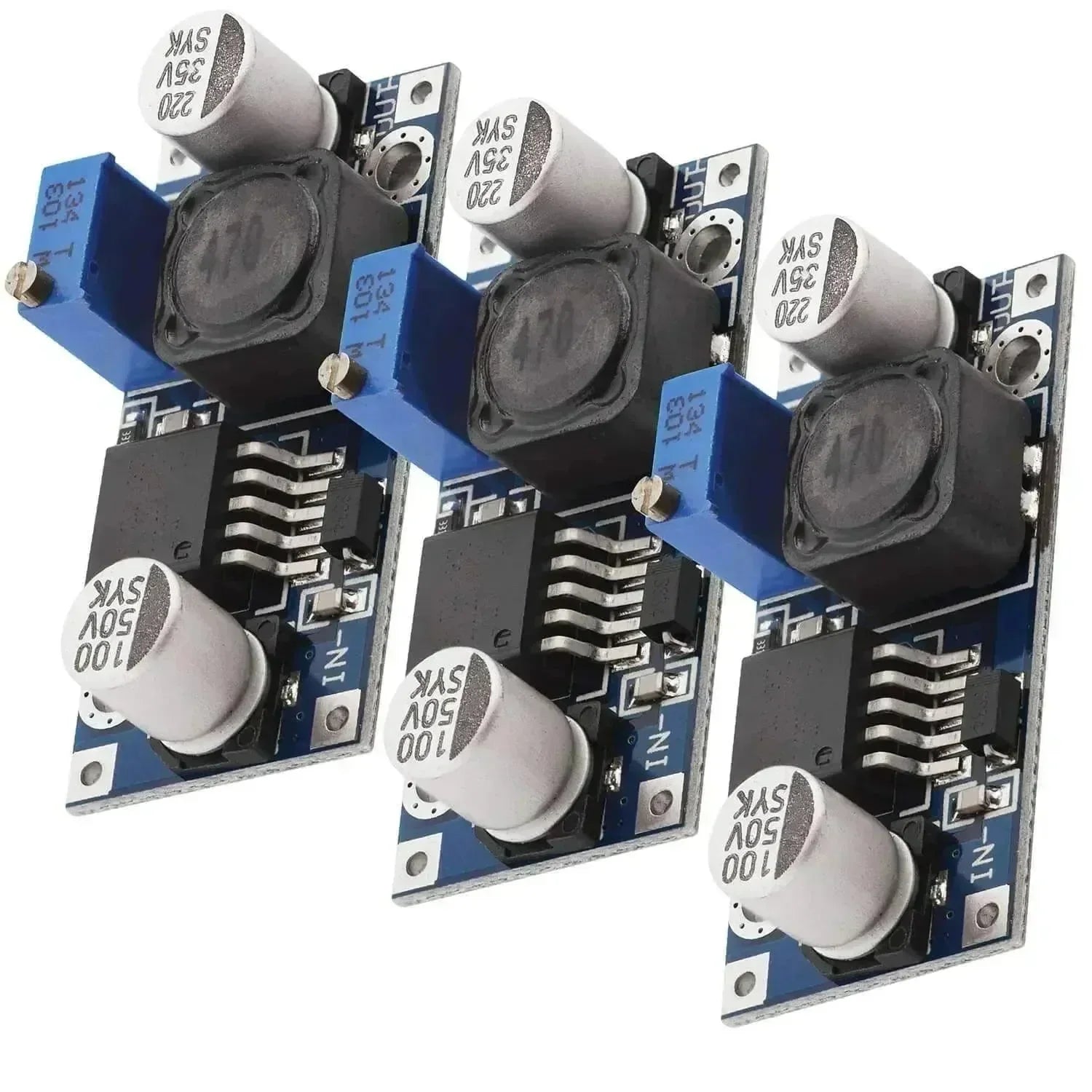

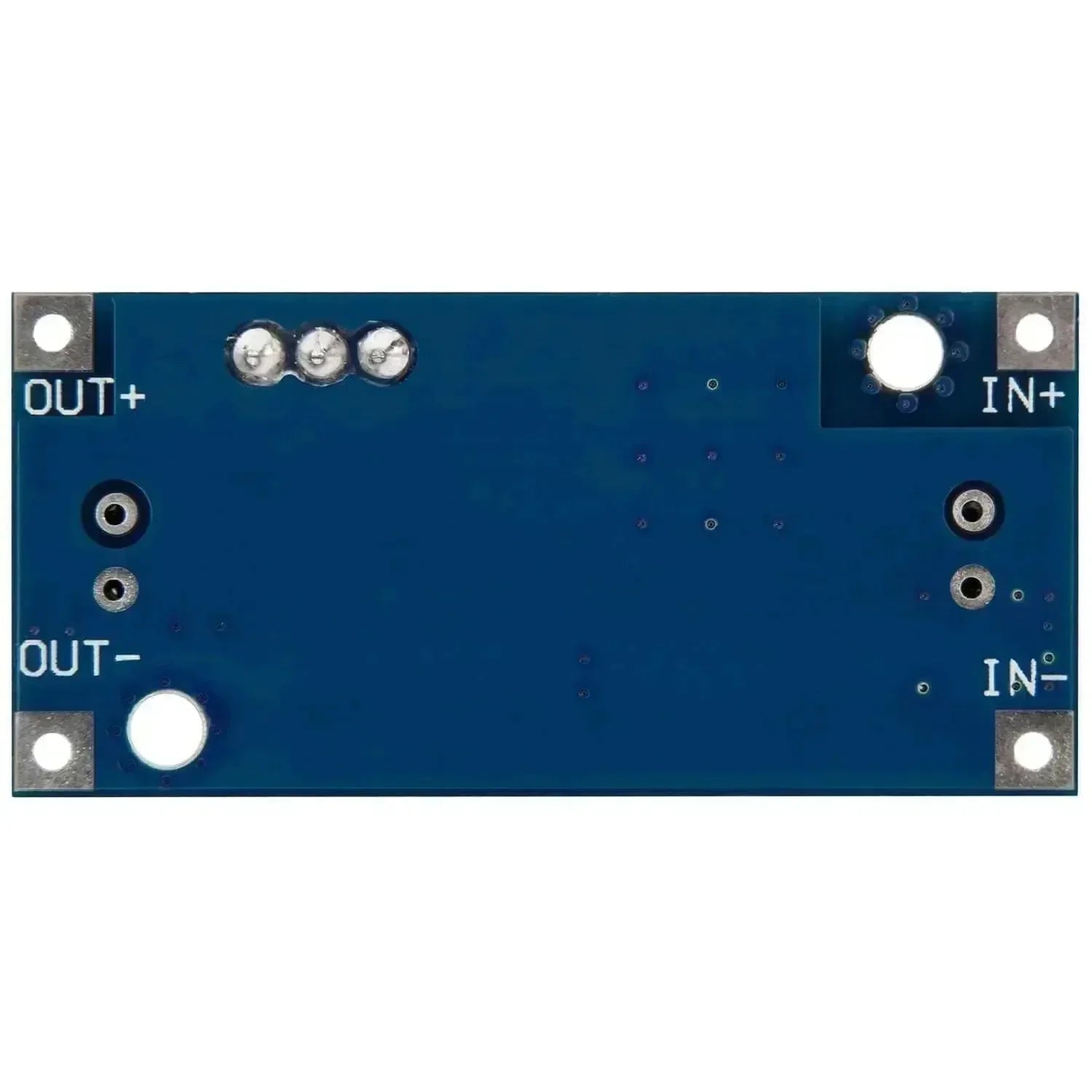

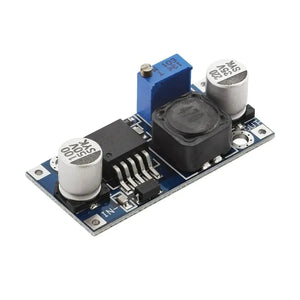

Adaptador de fuente de alimentación DC-DC LM2596S Módulo reductor

El LM2596S es un regulador de voltaje DC-DC de paso descendente altamente eficiente diseñado para convertir un voltaje de entrada más alto en un voltaje de salida estable y más bajo. Es ideal para alimentar electrónica de bajo voltaje a partir de una fuente de alimentación de mayor voltaje, ofreciendo una solución flexible y confiable para una variedad de aplicaciones.

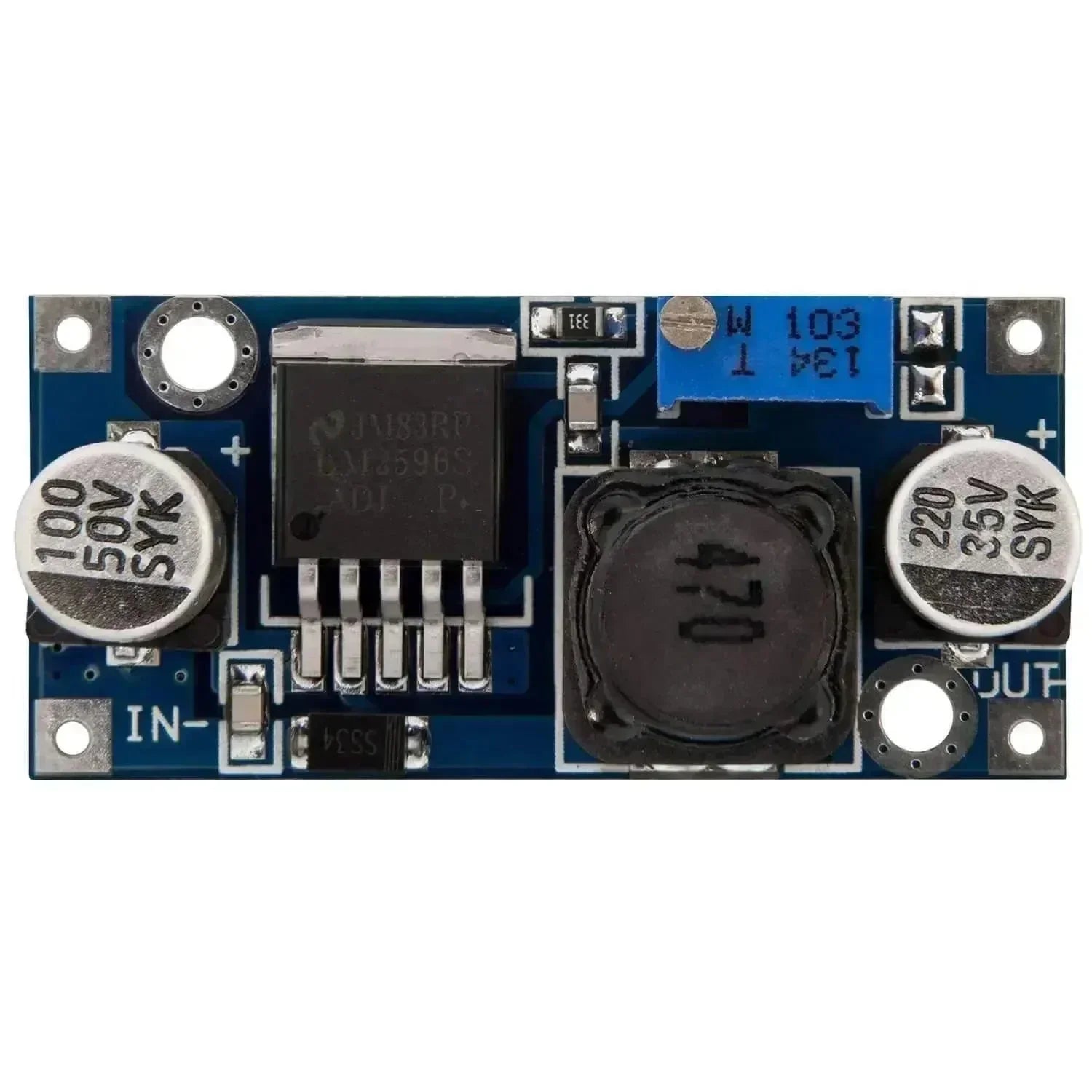

Este módulo admite un rango de voltaje de entrada de 3V a 40V y proporciona un voltaje de salida ajustable de 1.25V a 37V, con una eficiencia típica que supera el 90%. Incluye el IC LM2596S, un inductor, diodo y otros componentes pasivos, y algunas versiones están equipadas con indicadores LED para mostrar el estado del voltaje de entrada o salida.

Las características de seguridad integradas del módulo incluyen protección contra cortocircuitos y protección térmica para prevenir el sobrecalentamiento, asegurando un funcionamiento seguro y estable incluso bajo cargas pesadas.

Características clave:

• Conversión de Voltaje Eficiente: Utiliza el LM2596S circuito integrado, un regulador conmutado que asegura alta eficiencia durante la conversión de voltaje.
• Amplio rango de voltaje de entrada: Soporta voltajes de entrada de 3V a 40V, proporcionando flexibilidad para una amplia gama de aplicaciones.
• Voltaje de Salida Ajustable: El voltaje de salida se puede ajustar de 1.25V a 37V, con una eficiencia típica superior al 90%, lo que lo hace perfecto para alimentar varios dispositivos.
• Diseño Compacto: El módulo es compacto, lo que lo hace adecuado para su uso en espacios reducidos en proyectos electrónicos.
• Indicadores LED: Algunas versiones cuentan con indicadores LED para mostrar el estado de las tensiones de entrada y salida.

Aplicaciones:

El regulador de voltaje reductor LM2596S es perfecto para una variedad de aplicaciones:

• Alimentando Microcontroladores: Ideal para alimentar proyectos basados en microcontroladores con diferentes requisitos de voltaje.
• Suministro de Dispositivos de Baja Tensión: Utilice el LM2596S para reducir la tensión de fuentes más altas y suministrar energía a dispositivos de menor voltaje (por ejemplo, alimentar un circuito de 5V o 3.3V desde una fuente de alimentación de 12V).
• Proyectos de Electrónica DIY: Perfecto para aficionados y creadores que necesitan una fuente de alimentación confiable y ajustable para proyectos de electrónica personalizados.

Por ejemplo, puedes usarlo para reducir una batería de 9V para alimentar un controlador de 3.3V con menos de 8% de pérdida de energía, haciéndolo tanto eficiente como práctico.

Especificaciones Técnicas:

Ajustes y Recomendaciones:

• Ajuste fácil del voltaje de salida: El voltaje de salida se puede ajustar fácilmente utilizando el potenciómetro a bordo. Simplemente gire la perilla para establecer el voltaje de salida según sus necesidades.
• Diferencia de Voltaje de Entrada-Salida: Asegúrese de que el voltaje de salida sea al menos 2V menor que el voltaje de entrada.
• Recomendación de Disipador de Calor: Para corrientes que superen 1A o cuando la diferencia de voltaje supere 10V, se recomienda encarecidamente utilizar un disipador de calor para prevenir el sobrecalentamiento y asegurar un rendimiento óptimo.
