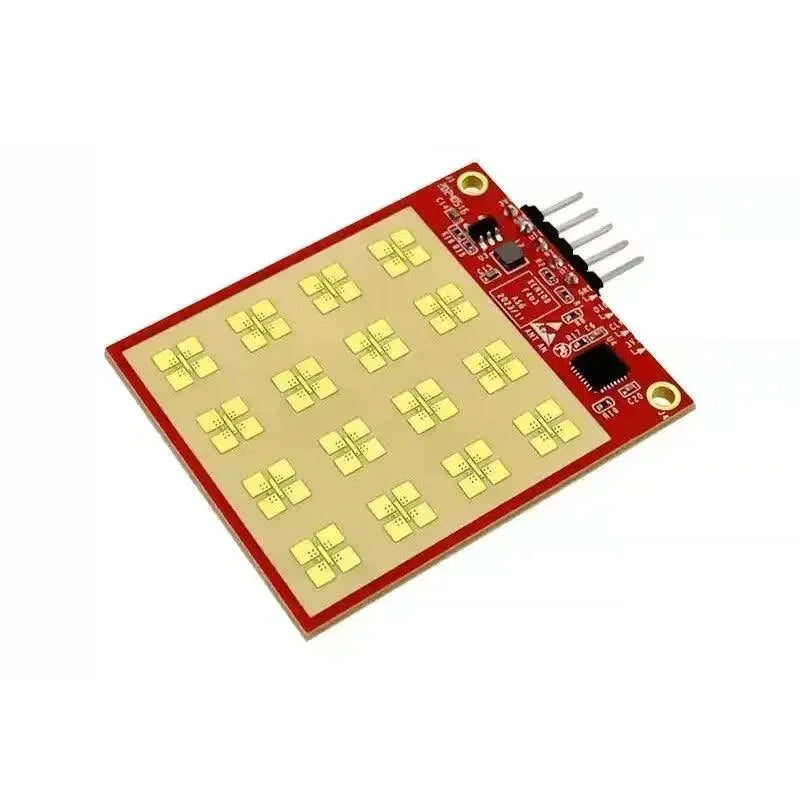

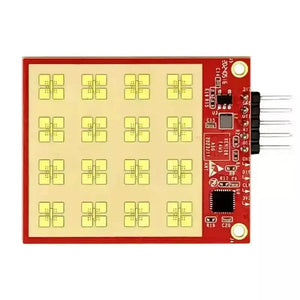

El HLK-LD2413 es un sensor compacto y de alta precisión para la detección del nivel de agua y nivel de material basado en radar de 24GHz desarrollado por Hi-Link. Combina un avanzado módulo de radar de onda milimétrica con firmware inteligente para proporcionar una medición confiable y sin contacto en tiempo real.
Este HLK-LD2413 24G Wasserstandserkennungssensor cuenta con un potente SoC radar habilitado para AIoT, una antena microstrip de alto rendimiento (1T1R) y firmware integrado de procesamiento de señales que utiliza la forma de onda FMCW para una detección precisa del nivel.
Con un rango de medición de 0.15 a 10 metros y una precisión de ±3mm, funciona de manera constante en entornos exigentes, incluyendo contenedores polvorientos, presurizados o sellados, lo que lo convierte en una opción principal para aplicaciones industriales, de ciudades inteligentes y electrodomésticos.
Parámetros del producto
- Frecuencia: 24GHz (23~27GHz)
- Tipo de Modulación: FMCW
- Ancho de banda de escaneo: 4GHz
- Rango de detección: 0.15m~10m
- Parámetro EIRP: 11dBm (-6dB bidireccional)
- Rango Horizontal/Vertical: ±12°
- Precisión de distancia: ±3mm (valor teórico)
- Ciclo de Reporte: 160ms (configurable 50~1000ms)
- Temperatura de operación: -40°C~+85°C
- Dimensiones del paquete: 31.651.62.2mm
- Rango de fuente de alimentación: 3.3V (3.0~3.6V) @1A
Especificaciones Técnicas Clave
| Parámetro | Valor |
|---|---|
| Rango de frecuencia | 23–27 GHz (24GHz centro) |
| Ancho de banda de barrido | 4 GHz |
| Ancho de la viga | ±12° a -6dB (doble) |
| Rango de medición | 0,15 – 10 metros |
| Exactitud | ±3 mm |
| Voltaje de suministro | 3.0 – 3.6 V (típico: 3.3 V) |
| Corriente media (ciclo de 160 ms) | 23 mA |
| Temperatura de operación | -40°C a +85°C |
| Tamaño del módulo | 44 mm x 36 mm |
| Interfaz de datos | UART (Conectar y usar) |
| Herramienta de visualización | Sí: distancia y ciclo configurables |
Aplicaciones del módulo de radar HLK-LD2413 24G
-
Automatización Industrial: Monitoreo continuo y sin contacto de los niveles de líquidos/materiales en tanques químicos o ambientes corrosivos.
-
Electrodomésticos inteligentes: Monitoreo en tiempo real de los niveles de agua en dispensadores inteligentes, cafeteras o humidificadores para prevenir desbordamientos o calentamiento en seco.
-
Monitoreo Hidrológico: Controle los niveles de agua en ríos, embalses y lagos para apoyar la gestión de recursos.
-
Ciudades Inteligentes: Detectar niveles de agua subterránea o de drenaje para prevenir inundaciones y apoyar la infraestructura urbana.
¿Por qué elegir HLK-LD2413?
-
Tecnología avanzada de radar FMCW de 24GHz
-
Diseño ultra compacto para aplicaciones integradas
-
Alta precisión de detección con bajo consumo de energía
-
Reporte de datos en tiempo real vía UART
-
Software de configuración visual para una configuración flexible
Precauciones
- Asegúrese de que la antena del sensor esté directamente orientada hacia el área de detección y que el espacio circundante esté abierto y sin obstrucciones.
- La posición de instalación del sensor debe ser segura y estable, ya que el movimiento del sensor afectará la precisión de la detección.
- Asegúrese de que no haya objetos en movimiento ni vibraciones detrás del sensor. Dado que las ondas de radar pueden penetrar objetos, el lóbulo trasero de la antena puede detectar movimiento detrás del sensor. Para mitigar esto, utilice un escudo metálico o un respaldo metálico para bloquear el lóbulo trasero y reducir el impacto de los objetos detrás del sensor.
- Si hay múltiples radares de 24 GHz en el entorno de trabajo, evite que sus haces se enfrenten entre sí e instálelos a una distancia para minimizar la interferencia potencial.
- El rango de voltaje de entrada de alimentación es de 3.0V a 3.6V, sin picos espectrales significativos en la ondulación de la alimentación dentro de 2MHz. Esta solución se proporciona como referencia, y los usuarios deben considerar diseños apropiados de compatibilidad electromagnética, como protección ESD y protección contra sobretensiones por rayos.
