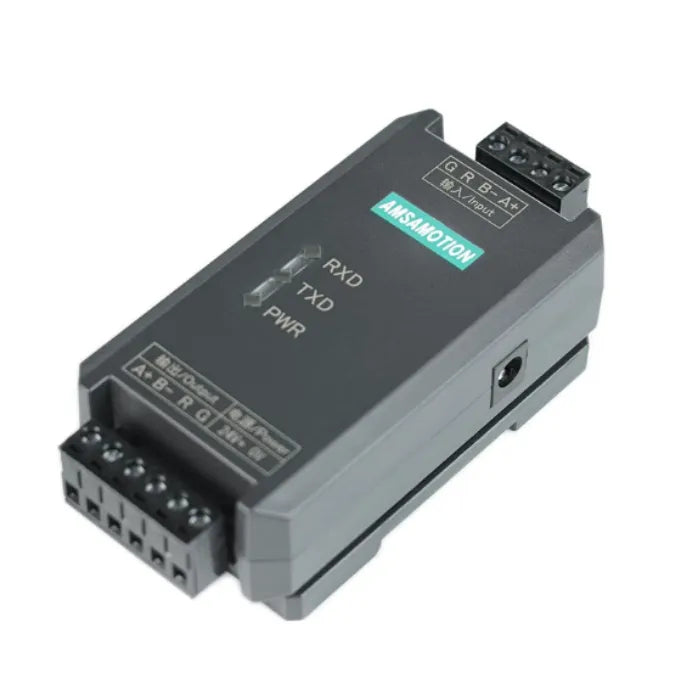

Repetidor RS485 de grado industrial
El Repetidor RS485 de Grado Industrial es un módulo de comunicación de aislamiento fotoeléctrico de alto rendimiento diseñado para extender la transmisión de señales RS485 a largas distancias. Cumple con el estándar EIA/TIA RS485, soporta comunicación asíncrona semidúplex bidireccional y transmisión de datos completamente transparente. Es ideal para entornos industriales exigentes donde la estabilidad, seguridad y fiabilidad de la señal son esenciales.
Características principales
-
Alcance de Comunicación Extendido: Amplifica las señales RS485 hasta 1200 metros a 9600bps.
-
Alta Capacidad: Soporta hasta 128 dispositivos RS485, con un solo repetidor que soporta hasta 32 nodos (≤10m entre nodos).
-
Aislamiento fotoeléctrico: El voltaje de aislamiento de 1500V protege los dispositivos de interferencias por bucle a tierra y modo común.
-
Protección incorporada: Incluye protección contra sobretensiones TVS, fusible de autorrecuperación, protección contra inversión de polaridad y circuitería antiinterferencias de grado industrial.
-
Detección Automática de Dirección de Datos: Sin retraso en la transmisión o recepción de la señal.
-
Indicadores LED: Indicadores RXD/TXD y de estado de energía para la monitorización de la comunicación en tiempo real.
-

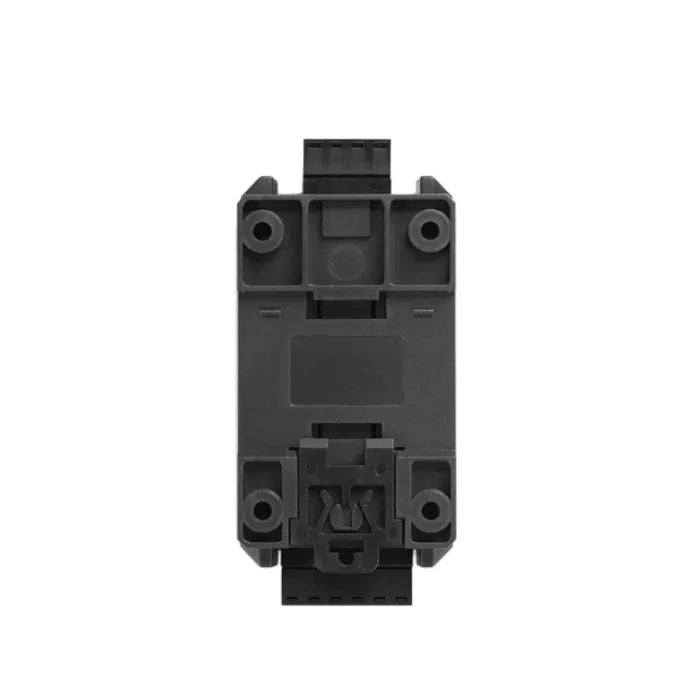

Montaje en riel DIN: Montaje estándar en riel de 35 mm para una fácil integración en paneles de control industrial.
Modos de conexión
-
Modo Repetidor Único
-
Punto a Punto: Conecte un dispositivo de salida 485 y extienda la distancia hasta 1200m.
-
Punto a Multipunto: Conecta hasta 32 dispositivos con un espaciado ≤10m; la longitud total del bus permanece en 1200m.
-
-
Modo Repetidor Paralelo
-
Conecta hasta 16 repetidores a una sola entrada RS485 para ampliar el número de dispositivos conectados (hasta 128).
-
-
Modo Cascada (Topología en Árbol)
-
Extienda las distancias de comunicación indefinidamente mediante repetidores en cascada mientras mantiene el soporte para 128 dispositivos.
-
Aplicaciones
Ideal para sistemas de comunicación industrial que requieren transmisión de datos a larga distancia y resistente a interferencias:
-
Automatización industrial
-
Sistemas PLC
-
Monitoreo de seguridad
-
Adquisición de datos de la red eléctrica
-
Construcción de sistemas de intercomunicación
-
Sistemas de control de acceso y estacionamiento
-
Recaudación de peajes en autopistas
-
Redes MODBUS
Presupuesto
| Parámetro | Descripción |
|---|---|
| Estándar de interfaz | RS485 (compatible con EIA/TIA) |
| Tasa de Baud | 0–115200bps (auto-adaptativo) |
| Protocolo | Transparente (no restringido por protocolo) |
| Distancia máxima de transmisión | 1200m por repetidor (@ 9600bps) |
| Soporte de nodos | Hasta 128 dispositivos en total / 32 por repetidor |
| Voltaje de trabajo | DC 9V–24V (protección contra inversión incluida) |
| Consumo de energía | 0,6 W (estático) |
| Voltaje de aislamiento | 1500V (fotoeléctrico) |
| Temperatura de trabajo | -20°C ~ +70°C |
| Temperatura de almacenamiento | -40°C ~ +85°C |
| Humedad | 5% ~ 95% (sin condensación) |
| Medio de transmisión | Par trenzado / cable blindado |
| Método de montaje | Riel DIN de 35 mm |
| Dimensiones (largo x ancho x alto) | 109 × 60 × 33mm (4.29 × 2.36 × 1.30 pulgadas) |

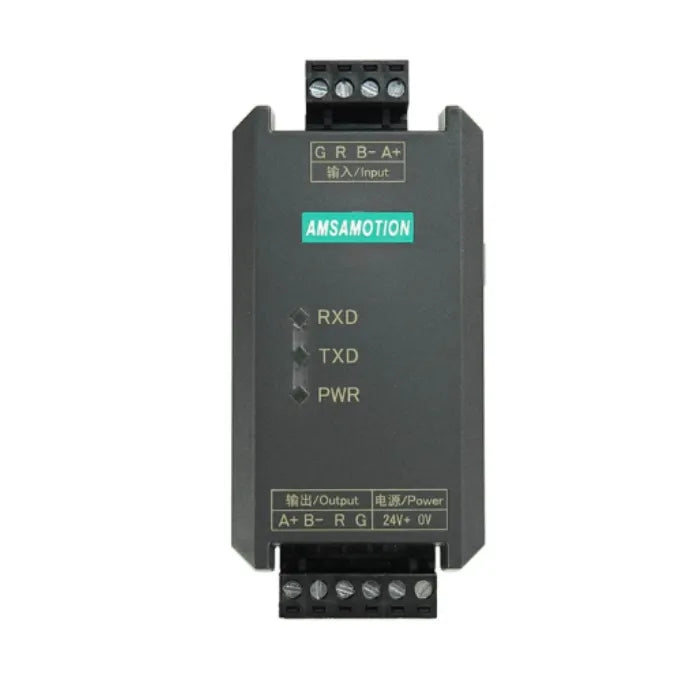

Descripción del puerto
| Puerto | Etiqueta | Descripción |
|---|---|---|
| Aporte | A+ / B- | Entrada RS485 (positivo/negativo) |
| Tierra | Tierra de entrada RS485 | |
| Indicadores | RXD | Indicador de recepción de datos |
| TXD | Indicador de transmisión de datos | |
| PWR | Indicador de estado de energía | |

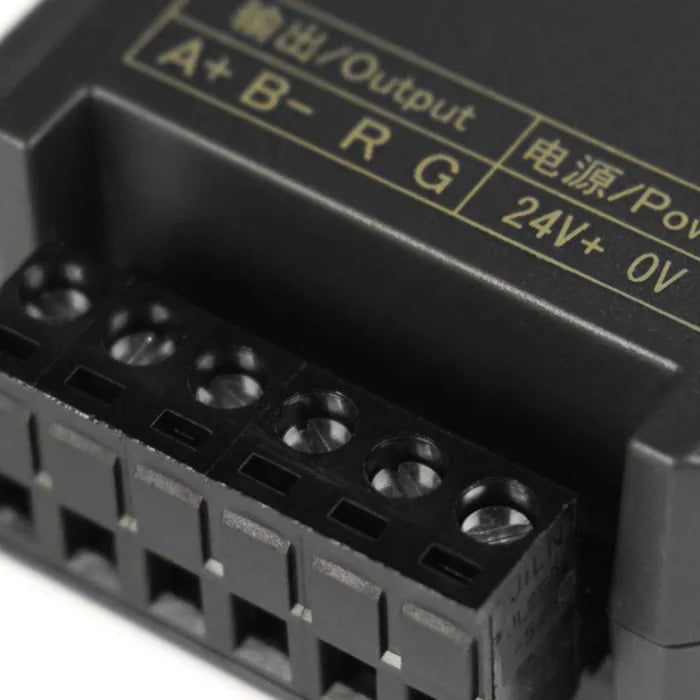

| Producción | A+ / B- | Salida RS485 (positivo/negativo) |
| Tierra | Tierra de salida RS485 | |
| Fuerza | 24 V+ / Tierra | Entrada de alimentación de 24 V CC |
| Toma de corriente continua | DC-005 | 12V/1A (adaptador de corriente 5.5/2.1mm) |
El paquete incluye
-
1 × Repetidor RS485 de grado industrial
