El módulo LD6001 es un radar de onda milimétrica totalmente integrado de 60 GHz con 4T3R (transmisor de cuatro canales, receptor de tres canales). Se puede utilizar para detectar la ubicación y la cantidad de áreas del cuerpo humano (hasta ocho personas), trayectorias de caminata y más.
Parámetro del producto
| Parámetros | Valor | Unidad | Observación |
|---|---|---|---|
| Rango de frecuencia de trabajo | 60 | GHz | |
| Enviando voltaje | 12 | dBm | |
| Tipo de modulación | FMCW | / | Onda continua modulada en frecuencia |
| Barrido de frecuencia ancha | 4 | GHz | |
| Ancho horizontal del haz de la antena | ±60 | ° | |
| Ancho de elevación del haz de la antena | ±30 | ° | |
| Detectar la distancia más lejana | 8 | metro | |
| Voltaje de trabajo | 5 | V | |
| Consumo promedio de energía | 1.1 | Yo | |
| Temperatura de trabajo | -15 - 70 | °C | |
| Dimensión | 60 * 30 | etc. | |
| Hora de inicio | 3 | s |
Detalles del producto

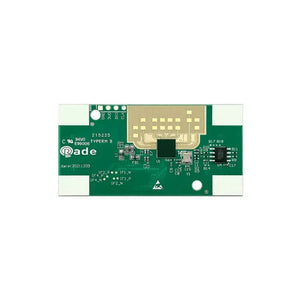

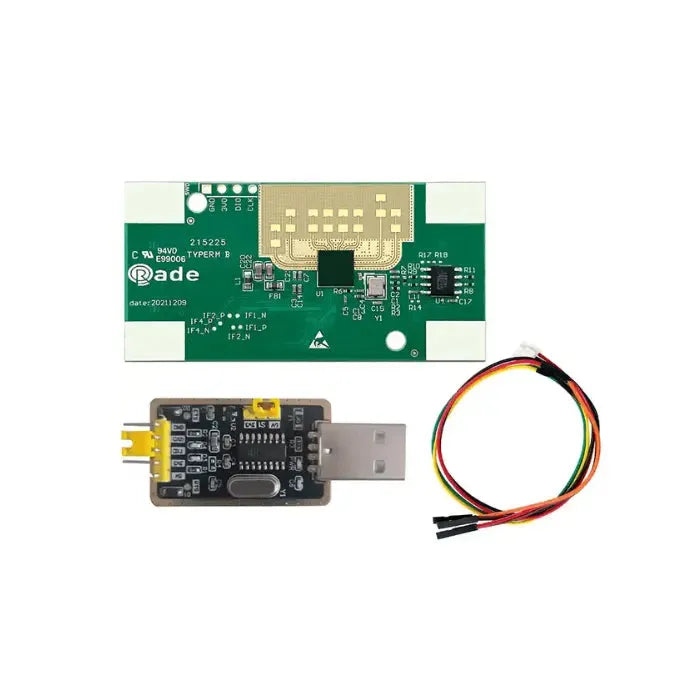

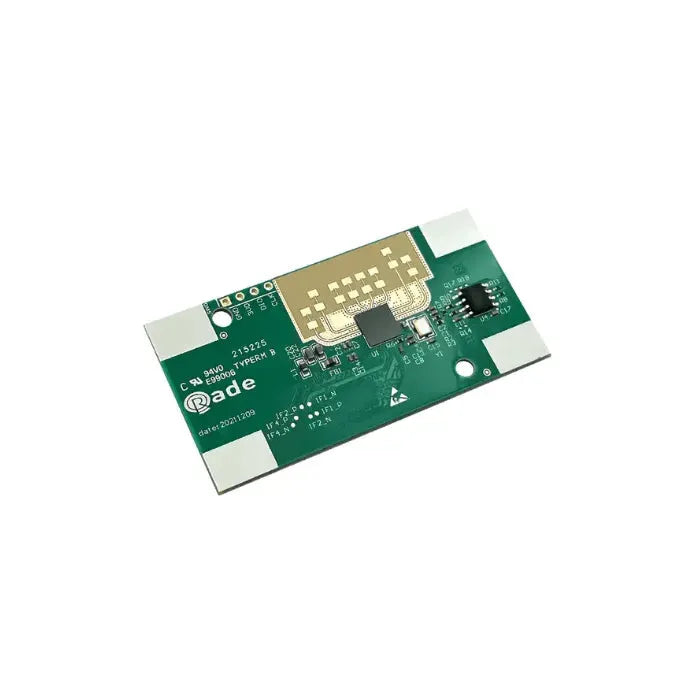

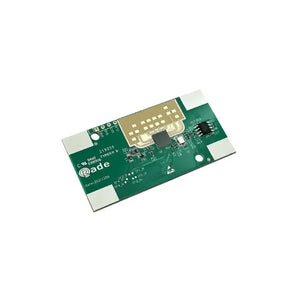

Módulo de sensor de radar Hi-link 60G LD6001
Requisito de instalación
El módulo debe instalarse en una pared vertical, a una altura de 2.2 metros, y la parte frontal del módulo (con la antena hacia arriba) inclinada en un ángulo de 10 grados. Si bien este método se recomienda generalmente para obtener el efecto más ideal, el módulo también se puede instalar un poco más alto o el ángulo se puede ajustar ligeramente según sea necesario, de acuerdo con la preferencia del usuario. El efecto de la prueba real prevalecerá.
El diagrama esquemático que ilustra el efecto de instalación objetivo, junto con la distancia, el ángulo horizontal y el ángulo de inclinación, se presenta a continuación como referencia:
