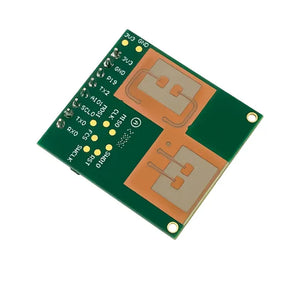

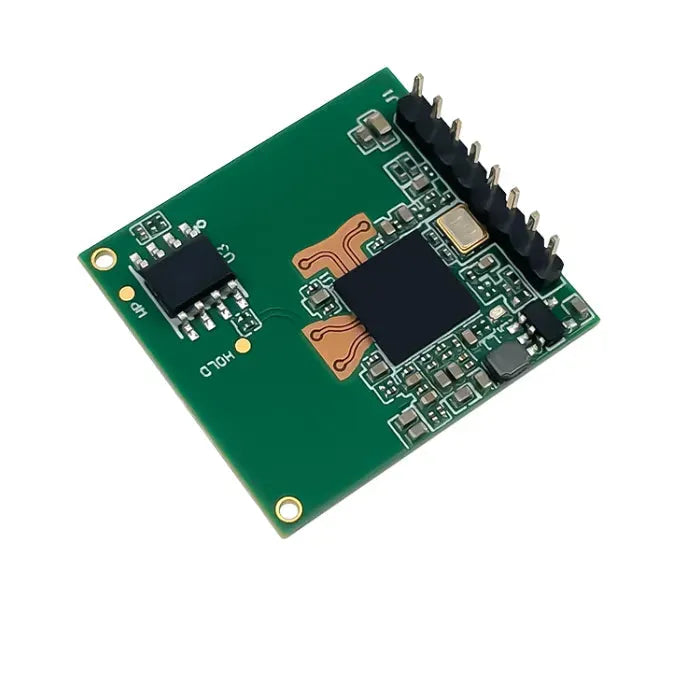

Módulo de Radar de Detección de Caídas de Onda Milimétrica Hi-link 60G HLK-LD6002C
El HLK-LD6002C es un módulo compacto de sensor de radar de onda milimétrica de 60GHz basado en modulación FMCW, diseñado para detectar la presencia humana y eventos de caídas en tiempo real. Al integrar algoritmos de procesamiento de señales mmWave, este módulo proporciona detección precisa y alertas para entornos interiores de una sola persona, lo que lo hace ideal para el cuidado de personas mayores, seguridad en el hogar y escenarios de edificios inteligentes.
Características principales
-
Radar FMCW de 60GHz (58–62GHz) para detección de alta precisión
-
Precisión en la detección de caídas: 90% (típico)
-
Rango de detección: ≤2 metros (altura de montaje recomendada: 2.2–3.0m)
-
Ángulo de detección: ±60° horizontal / ±60° vertical
-
Objetivo máximo detectable: 1 persona
-
Bajo consumo: 3.3V típico, >1A de corriente
-
Tamaño compacto: 23 × 25 × 9 mm
-
Soporta salida UART ASCII para una fácil integración con MCU
-
Temperatura de funcionamiento: -20°C a +85°C
Aplicaciones
-
Monitoreo del cuidado de personas mayores (dormitorio, baño, inodoro)
-
Detección de intrusión/caída en seguridad del hogar
-
Sistemas de automatización del hogar inteligente
-
Entornos hospitalarios y de vida asistida
-
Detección de presencia humana sin contacto en espacios públicos o privados
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Modelo | HLK-LD6002C |
| Tipo de radar | Onda milimétrica FMCW |
| Rango de frecuencia | 60 GHz (58–62 GHz) |
| Potencia de transmisión | 12 dBm |
| Ganancia de la antena | 4dBi |
| Rango de Detección de Caídas | ≤2 metros |
| Precisión en la detección de caídas | 90% (típico) |
| Suministro de voltaje | 3,3 V (típico), >1 A |
| Interfaz | UART0, formato ASCII |
| Dimensiones | 23 × 25 × 9 mm |
| Peso | 2 gramos |
| Temperatura de funcionamiento | -20°C ~ +85°C |
| Material | Compuesto polimérico |
| Tipo de salida | Sensor de señal digital |
| Paso de pasador | Conector de 2.0mm, 8 pines |
Definiciones de pines
| Alfiler | Nombre | Función |
|---|---|---|
| 1 | 3V3 | Entrada de potencia 3,3 V |
| 2 | Tierra | Suelo |
| 3 | P19 | GPIO19 (Arranque) |
| 4 | TX2 | GPIO20 |
| 5 | AIO1 | Entrada analógica |
| 6 | SCL0 | GPIO07 |
| 7 | TX0 | Puerto serie TX |
| 8 | RX0 | Puerto serie RX |
Notas de Montaje y Operación
-
Montaje recomendado en el techo: altura de 2.2 a 3.0 metros, radio efectivo ≤2m
-
Adecuado para la detección de caídas en interiores de una sola persona y en áreas pequeñas
-
La entrada de energía debe ser 3.3V con corriente ≥1A, rizado < 50mV
-
Velocidad de baudios predeterminada: 115200bps
-
Asegure una fuente de alimentación DCDC estable > 2MHz de frecuencia de conmutación si utiliza convertidores
-
No apto para escenas al aire libre o con múltiples personas sin adaptación del algoritmo
El paquete incluye
-
1 × HLK-LD6002C Módulo de Radar de 60GHz
