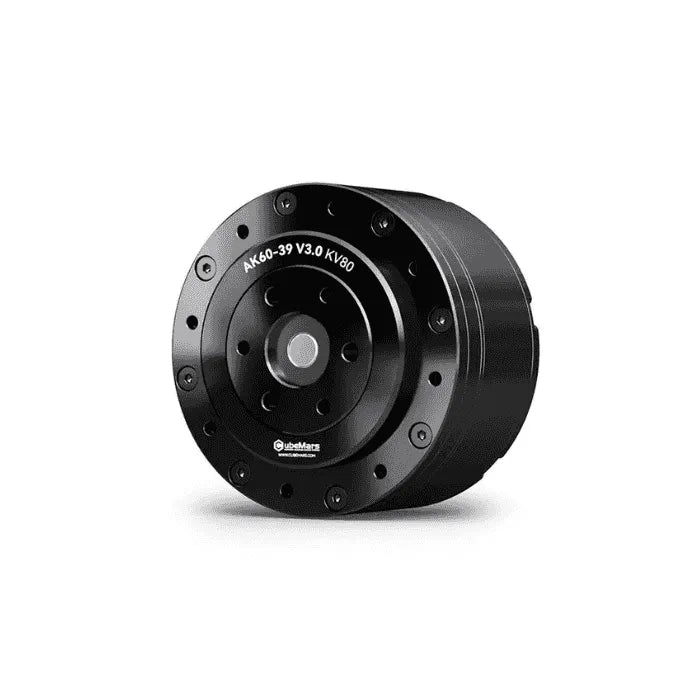

CubeMars AK60‑39 V3.0 KV80 Actuador BLDC compacto de alto par
El CubeMars AK60-39 V3.0 KV80 — Módulo de potencia integrado con Reductor planetario 39:1 (24 N·m nominal, 72 N·m máximo) ⚙️. Retención de posición absoluta con doble codificador (sin retorno al origen) y fuerte antiinterferencia para detección de posición confiable 🛡️. Controlador portátil incorporado soporta modos servo y de movimiento con control PID adaptativo de tres lazos para control de motor BLDC sin interrupciones y plug-and-play 🔌🤖. Solución ideal de motor DC sin escobillas de alto par / motor servo BLDC para automatización industrial, articulaciones de robots colaborativos y dispositivos médicos de precisión 🏭🦾.
Características clave
- Motor, reductor y controlador integrados para un factor de forma compacto e integración simplificada.
- Caja de engranajes planetaria de dos etapas 39:1 — alta densidad de par en un espacio reducido. ⚙️🔁
- Par motor nominal: 24 N·m; Par motor máximo: 72 N·m — salida continua confiable y rendimiento fuerte a corto plazo. ⚖️⚡️
- Codificadores magnéticos duales (interno + externo) — retroalimentación redundante para mayor precisión en el posicionamiento y resistencia a interferencias. 🧭🧲

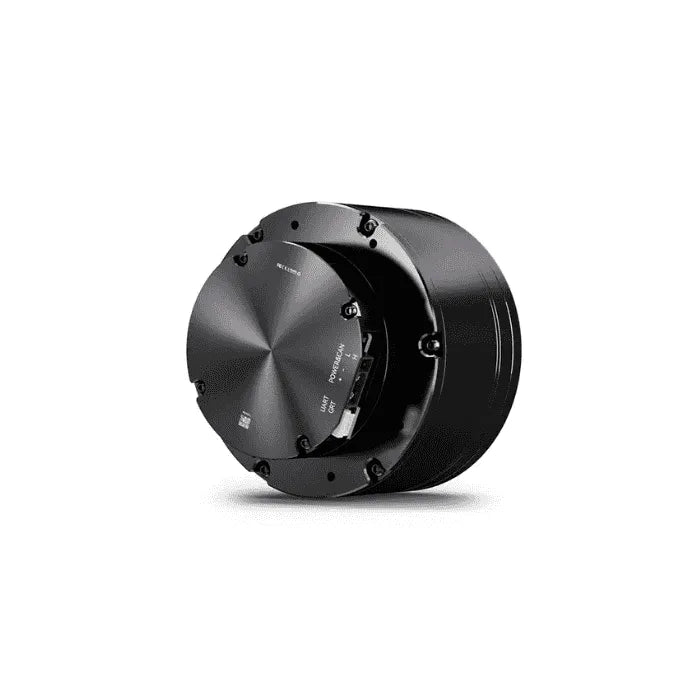

- Puertos de comunicación duales: puerto dual XT30 (alimentación + CAN) y CJT‑3Pin (comunicación con host / ajuste de parámetros). 🔌
- PID adaptativo con control de triple lazo (posición / velocidad / aceleración) para un movimiento suave y preciso. 🔄🎯
- Identificación de parámetros con un clic; cambio fluido entre modos Servo y MIT para una puesta en marcha rápida. ⚙️💻
- Amplio rango de temperatura operativa: -20°C a 60°C. 🌡️
Especificaciones técnicas
- Modelo: AK60‑39 V3.0 KV80
- Relación de reducción: 39:1 (planetaria de dos etapas)
- Torque nominal: 24 N·m
- Torque máximo: 72 N·m
- Retroalimentación: Codificadores magnéticos duales (interno + externo)
- Comunicación: CAN (a través de XT30), PC anfitrión (a través de CJT‑3Pin)
- Modos de control: Modo servo, modo de control de movimiento (MIT)
- Algoritmo de control: PID adaptativo, triple lazo (posición/velocidad/aceleración)
- Fuente de alimentación: 24 V
- Temperatura de operación: -20°C a 60°C
- Precio: ¥2,918.00
Beneficios y puntos de venta (enfocado en SEO)
- Actuador de alta densidad de torque para cobots y manipuladores industriales.
- El diseño redundante del codificador reduce el tiempo de inactividad y mejora la seguridad en el posicionamiento crítico.
- El controlador integrado simplifica el cableado y reduce la complejidad del sistema — menos componentes externos.
- Soporte de comunicación CAN + host para integración flexible con controladores industriales comunes.
- La puesta en marcha rápida con identificación de un clic reduce el tiempo de configuración en líneas de producción y bancos de I+D.
Aplicaciones típicas (palabras clave: actuador cobot, articulación robótica, actuador de precisión)
- Articulaciones y extremidades de robots colaborativos (cobots)
- Manipuladores robóticos y pinzas
- Estaciones de ensamblaje automatizadas y sistemas pick‑and‑place
- Plataformas de investigación y laboratorios de control de movimiento
- Robots de servicio y equipos autónomos
Notas de instalación y operación

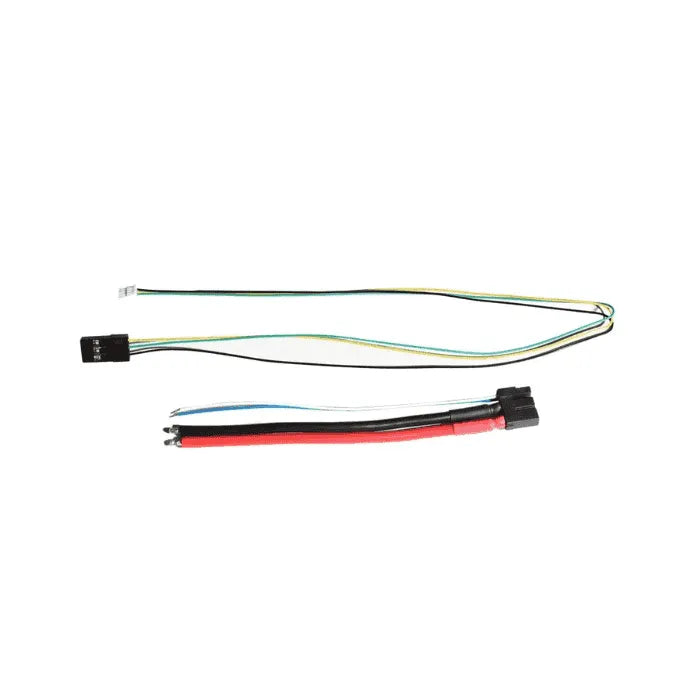

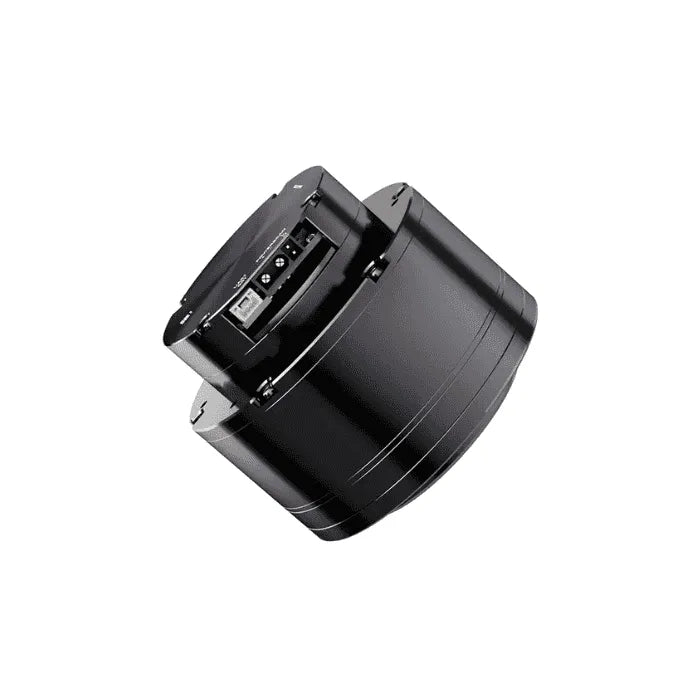

- Alimentación: Conecte la fuente de 24 V al puerto dual XT30 (negro). Use CAN a través del mismo conector para la comunicación del bus.
- Depuración y parámetros: Use CJT‑3Pin (blanco) para la conexión host-PC y ajuste de parámetros.
- Puesta en marcha: Use la rutina de identificación de parámetros con un clic para configurar automáticamente los parámetros del motor, luego elija el modo Servo o MIT según sea necesario.
- Entorno: Calificado para -20°C a 60°C; evitar la exposición a ambientes corrosivos y asegurar la protección IP adecuada para sitios polvorientos/húmedos.
Resumen comparativo (corto)
- AK60‑39 vs actuador estándar: Mayor densidad de torque (caja de engranajes 39:1) + codificadores duales para redundancia y robustez.
- AK60‑39 vs configuraciones con controlador externo: El controlador integrado reduce el cableado y simplifica la arquitectura del sistema.
Especificaciones
| Categoría | Parámetro | Valor |
|---|---|---|
| General | Modelo | AK60-39 V3.0 |
| General | Tipo de producto | Módulo de potencia integrado (motor BLDC + reductor planetario + controlador) |
| Entorno | Temperatura de operación | -20°C ~ 50°C |
| Aislamiento eléctrico | Conexión del bobinado | Estrella (Y) |
| Aislamiento eléctrico | Clase de aislamiento | C |
| Aislamiento eléctrico | Voltaje de resistencia dieléctrica | CA 500V, 5 mA, 2 s |
| Aislamiento eléctrico | Resistencia de aislamiento | CC 500V, 10 MΩ |
| Construcción del motor | Ranuras | 24 |
| Construcción del motor | Pares de polos | 14 |
| Caja de cambios | Relación de reducción | 39:1 (planetario de dos etapas) |
| Mecánico | Par de retroceso | 1.4 N·m |
| Mecánico | Juego | 15 minutos de arco |
| Sensores | Sensor de temperatura | NTC MF51B / 103F3950 |
| Ruido | Nota de medición | Medido a 65 cm |
Aplicaciones
El Módulo de Potencia AK60-39 es perfecto para una variedad de aplicaciones avanzadas, incluyendo:
- Articulaciones de robots colaborativos 🤝🦾
- Dispositivos médicos de precisión 🩺⚙️
- Automatización industrial 🏭🔧
- Vehículos autónomos 🚗🤖
- Investigación y desarrollo en robótica 🔬🧠
