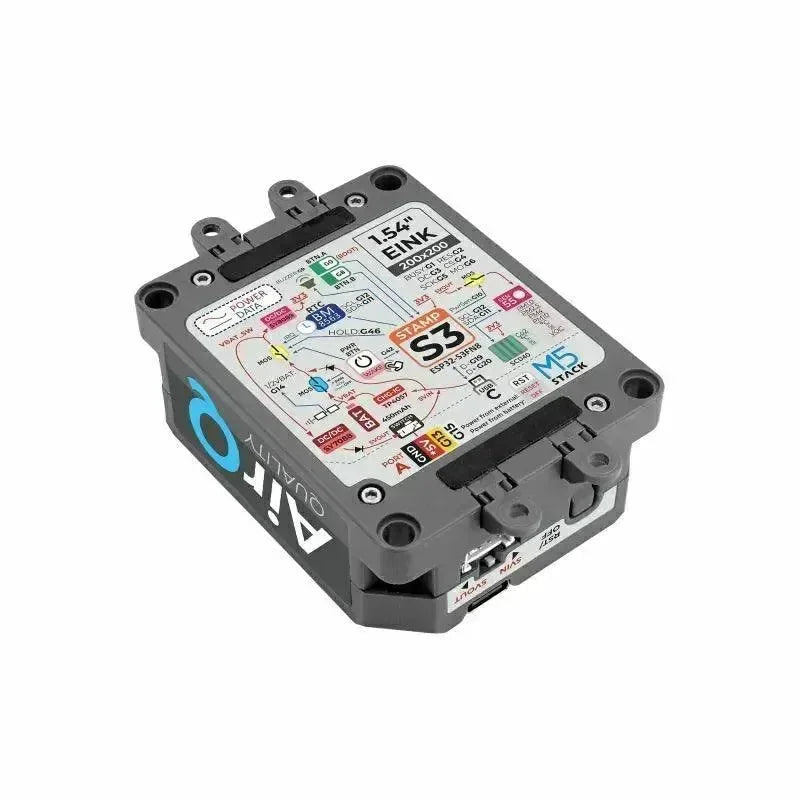

Kit de calidad del aire con M5StampS3 (SEN55, SCD40)

AirQ es un dispositivo integrado de monitoreo de la calidad del aire de bajo consumo diseñado para brindar soluciones integrales de monitoreo de la calidad del aire. Cuenta con múltiples componentes, incluido el sensor de calidad del aire SEN55 y el sensor de CO2 SCD40, que permiten monitorear las partículas PM1.0, PM2.5, PM4, PM10, temperatura, humedad, COV y concentraciones de CO2. Alimentado por el controlador principal StampS3 y equipado con una memoria Flash de 8 M, AirQ garantiza capacidades eficientes de procesamiento y almacenamiento de datos.

El dispositivo viene con una pantalla de tinta electrónica de 1,54 pulgadas con una resolución de 200x200, que proporciona una representación visual clara de los datos. Incluso en caso de un corte de energía, la pantalla de datos finales permanecerá visible, asegurando una visualización continua. Para ampliar las capacidades de monitoreo, AirQ está equipado con una batería de 450 mAh y un circuito de administración de energía de bajo consumo RTC. Esto permite que el dispositivo entre en modo de suspensión y se despierte de forma programada, conservando energía y prolongando la vida útil de la batería.

De fábrica, el firmware de AirQ está preconfigurado para cargar datos a la plataforma en la nube EZDATA de M5, que genera automáticamente páginas de monitoreo, brindando a los usuarios un conveniente acceso remoto y administración de datos. Los usuarios pueden monitorear los datos de calidad del aire en cualquier momento y en cualquier lugar a través del acceso basado en la nube.

Para opciones de instalación versátiles, AirQ cuenta con orificios de montaje LEGO, imanes adhesivos y cuatro orejas de montaje desmontables. Esto permite una instalación flexible y segura en diversos entornos, incluidos hogares, escuelas, instalaciones industriales y hospitales, lo que permite un monitoreo en línea a largo plazo de la calidad del aire.

Para ingresar al modo de descarga, presione y mantenga presionado el botón G0 en el StampS3 antes de encenderlo y suéltelo después de encenderlo.

Encendido:

• Puede encender el dispositivo presionando el botón "WAKE" o mediante la señal IRQ activada por RTC para despertar. Después de completar la señal de despertador, en la inicialización del programa, es necesario configurar el pin de retención (G46) en un nivel alto (1) para mantener la energía; de lo contrario, el dispositivo volverá a entrar en modo de suspensión.

Apagado:

• Para apagar cuando no está alimentado externamente a través de USB, presione el botón RST. Alternativamente, cuando ejecute el programa sin alimentación USB externa, configure HOLD (GPIO46) en 0 para lograr un apagado.

Características

• Sensores SEN55 y SCD40
• Pantalla de tinta de 1,54 pulgadas (resolución 200*200)
• Batería incorporada de 450 mAh
• Interfaz de Grove
• Accede a la plataforma en la nube EZDATA
• El RTC se despierta periódicamente

Incluye

• 1x AirQ
• 1x Manual de instrucciones

Aplicaciones

• Monitoreo del entorno doméstico
• Automatización en la industria
• Ubicaciones médicas
• Laboratorio de investigación
• Aplicación de monitoreo remoto
• Optimización del sistema de aire acondicionado.
• Sitio de construcción

Especificación
