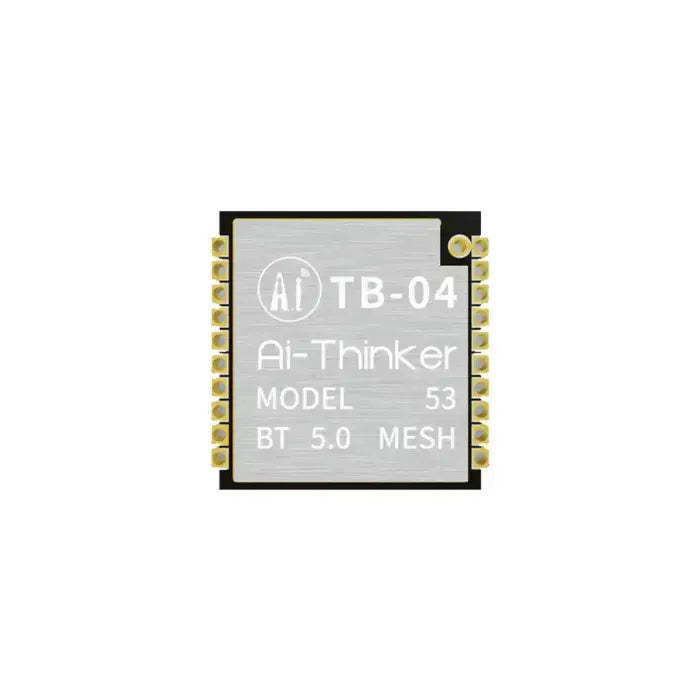

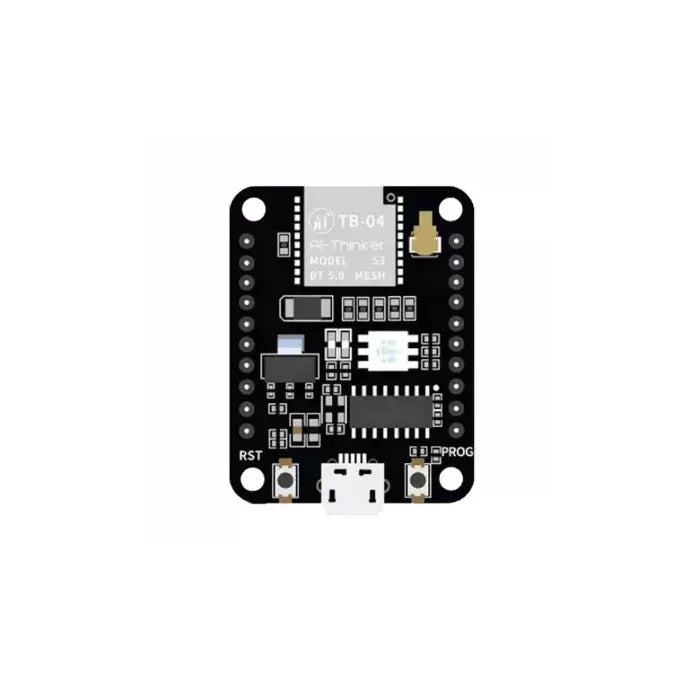

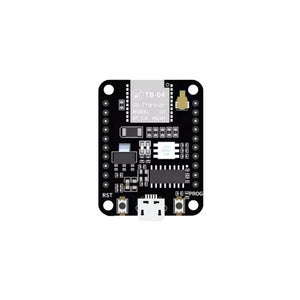

Módulo BLE Ai-Thinker TB-04
El TB-04 es un módulo BLE de alto rendimiento diseñado para aplicaciones IoT como iluminación inteligente, control industrial y electrónica de consumo. Utilizando Bluetooth 5.0, soporta redes en malla para una comunicación fluida, incluso en redes complejas. Su diseño compacto y bajo consumo de energía lo hacen ideal para dispositivos alimentados por batería. Con múltiples interfaces (GPIO, PWM, SPI, ADC), 10 dBm de potencia de transmisión y -93 dBm de sensibilidad, asegura un rendimiento confiable. Los 6 canales PWM y el ajuste de brillo lo hacen perfecto para soluciones de iluminación inteligente.
Características
- Redes de Malla Bluetooth: Soporta redes de malla, permitiendo que los dispositivos se comuniquen a través de una red estelar punto a punto.
- Comunicación Eficiente: Utiliza la transmisión por Bluetooth para garantizar la capacidad de respuesta, incluso con múltiples dispositivos.
- Bajo Consumo de Energía: Diseñado con el módulo de bajo consumo BT5.0 basado en el chip TLSR8250.
- Diseño Compacto: Presenta un paquete SMD-20 para una fácil integración en diversas aplicaciones.
- Salidas PWM: Soporta 6 canales de salida PWM, lo que permite opciones de control versátiles.
- Soporte de Antena Externa: Incluye almohadillas de orificio pasante para conectar una antena de resorte externa.
- Ajuste de Brillo: Permite un rango de ajuste de brillo (ciclo de trabajo) del 5% al 100%.
Especificaciones
| Parámetro | Detalles |
|---|---|
| Número de modelo | TB-04 |
| Dimensiones | 12.2 x 13.0 x 2.3 mm (±0.2 mm) |
| Paquete | SMD-20 |
| Estándar inalámbrico | bluetooth 5.0 |
| Rango de frecuencia | 2400 ~ 2483,5 MHz |
| Potencia máxima de transmisión | 10 dBm (valor máximo) |
| Sensibilidad del receptor | -93 dBm ±2 |
| Interfaz | GPIO / PWM / SPI / ADC |
| Temperatura de funcionamiento | -20°C a 70°C |
| Entorno de almacenamiento | -40°C a 125°C, <90% HR |
| Rango de voltaje de suministro | 2.7V ~ 3.6V, corriente de suministro ≥ 50 mA |
| El consumo de energía | - Modo de Sueño Profundo: 0.8 µA |
| - Modo inactivo: 1,8 µA | |
| - Transmisión (10 dBm): 20.69 mA |
Detalles de producto

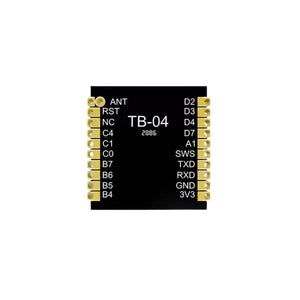

Descripciones de pines
| Número PIN | Apellido | Descripción de la Función |
|---|---|---|
| 1 | EN | Interfaz de antena |
| 2 | Primera vez | Restablecer PIN |
| 3 | CAROLINA DEL NORTE | No conectado |
| 4 | C4 | Salida PWM2 / UART_CTS / Salida Inversa PWM0 / Entrada SAR ADC / GPIO PC4 |
| 5 | C1 | Reloj Serial I2C / Salida Inversa PWM1 / Salida PWM0 / GPIO PC1 |
| 6 | C0 | Datos Seriales I2C / Salida Inversa PWM4 / UART_RTS / GPIO PC0 |
| 7 | B7 | Salida de datos SPI / UART_RX / Entrada SAR ADC / GPIO PB7 |
| 8 | B6 | Entrada de datos SPI (I2C_SDA) / UART_TX / Entrada SAR ADC / GPIO PB6 |
| 9 | B5 | Salida PWM5 / Entrada SAR ADC / GPIO PB5 |
| 10 | B4 | Salida PWM4 / Entrada SAR ADC / GPIO PB4 |
| 11 | 3V3 | Fuente de alimentación de 3,3 V |
| 12 | Tierra | Suelo |
| 13 | RXD | Salida Inversa PWM0 / UART_RX / GPIO PA0 |
| 14 | TXD | Salida PWM4 / UART_TX / Entrada SAR ADC / GPIO PB1 |
| 15 | SST | Esclavo de un solo cable |
| 16 | A1 | Entrada de GP PA1 |
| 17 | D7 | GPIO PD7 / Reloj SPI (I2C_SCK) |
| 18 | D4 | GPIO PD4 / Maestro de un solo hilo / Salida inversa PWM2 |
| 19 | D3 | Salida Inversa PWM1 / GPIO PD3 |
| 20 | D2 | Selección de Chip SPI (Efectivo en Bajo Nivel) / Salida PWM3 / GPIO PD2 |
