Radar de Onda Milimétrica Ai-Thinker Rd 03E 24G

Radar de Onda Milimétrica Ai-Thinker Rd 03E 24G

€4,50

Radar de Onda Milimétrica Ai-Thinker Rd 03E 24G

€4,50
Tipo: Distancia

Rd-03E es un módulo de radar equipado con el chip S3KM111L que opera en la banda K a 24GHz con un ancho de banda de modulación de hasta 1GHz por escaneo de frecuencia única.
El módulo utiliza formas de onda FMCW y tecnología de procesamiento de señales avanzada propietaria, combinada con el procesamiento de señales de radar propietario del MCU y algoritmos de detección de presencia inteligente integrados, para lograr una medición precisa de la distancia de detección humana y el reconocimiento de gestos.
El desarrollador puede mostrar la información de distancia y la información de gestos en tiempo real a través de la herramienta del ordenador host.
El módulo Rd-03E puede detectar, identificar e informar la distancia en tiempo real del cuerpo humano en movimiento y micro-movimiento, detectar objetivos y gestos en el área designada e informar los resultados en tiempo real, lo que se utiliza ampliamente en varios escenarios de AloT.
El módulo tiene las características de fuerte tiempo real, alta precisión en la medición de distancias, gran rango de medición de distancias y configuración flexible de los parámetros del algoritmo.



Parámetros del producto

Parámetro del módulo Especificación
Modelo de módulo Carretera 03E
Paquete de módulos DIP-5
Tamaño del módulo 28.0 * 24.0 (±0.2) mm
Forma de antena Antena de a bordo
Rango del Espectro de Frecuencia 24G ~ 24,25 GHz
Temperatura de operación - 40°C ~ 85°C
Entorno de almacenamiento - 40°C ~ 125°C, < 90% HR
Gama de fuentes de alimentación Tensión de alimentación 5V, corriente de alimentación ≥200mA
Interfaz compatible UART
Velocidad del puerto serie Valor predeterminado: 256000 bps


Detalles del producto

Especificación Rd-03E1

Especificación Rd-03E2



Descripción de la distribución de pines

Orden de pin Nombre Descripción de la Función
1 VCC Fuente de alimentación de entrada, 5V
2 Tierra Suelo
3 OT1 UART_TX
4 RX UART_RX
5 OT2 Interfaz reservada, función por determinar

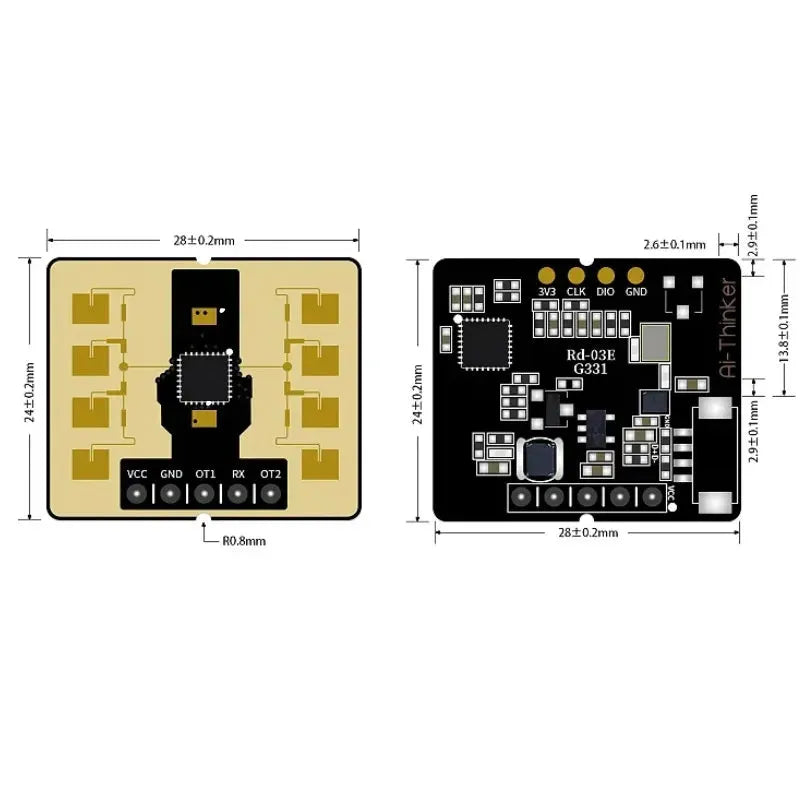

Tamaño del producto
