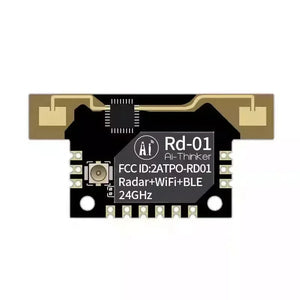

Rd - 01 es un radar que soporta Wi-Fi y BLE. Su radar utiliza el chipset S3KM111L de Silicon Power (banda de 24GHz, 1GHz de ancho de banda de modulación por frecuencia), opera en FMCW onda continua para detectar objetivos humanos, combina el procesamiento de señales de radar y algoritmos de detección corporal para una alta sensibilidad en la detección de presencia humana e identificación de movimiento humano y estados estacionarios. Puede calcular la distancia al objetivo y otra información.
La parte de Wi-Fi y BLE tiene un chip BL602, que soporta Wi-Fi 802.11b/g/n y BLE5.0. Está principalmente diseñado para uso en interiores, detectando el movimiento humano o micro-movimientos, transmitiendo resultados a través de Wi-Fi y BLE, con herramientas de configuración visual para la distancia de detección, sensibilidad y retraso no tripulado. Soporta salida GPIO y UART, y configuración inalámbrica de parámetros de radar a través de Wi-Fi y BLE, aplicable a varios escenarios y productos inteligentes.
Parámetro del producto
| Parámetro del producto | Especificación |
|---|---|
| Modelo | rd-01 |
| Paquete | SMD-12, compatible con métodos de ensamblaje de parche/pin/ficha y otros. |
| Tamaño | 35.0 * 18.0 * 3.6 (±0.2) mm |
| Forma de antena | Radar: Antena a bordo Wi-Fi y BLE: conector IPEX |
| Rango de frecuencia | Radar: 24G ~ 24.25GHz Wi - Fi: 2400 ~ 2483.5MHz |
| Temperatura de funcionamiento | - 40 °C ~ 85 °C |
| Entorno de almacenamiento | - 40°C ~ 125°C, <90% HR |
| Gama de fuentes de alimentación | Tensión de alimentación 3.0V ~ 3.6V, corriente de alimentación ≥500mA |
| Interfaces Soportadas | UART / GPIO / ADC / PWM / I2C / SPI |
| Cantidad de IO Disponible | 8 |
| Velocidad del puerto serie | Predeterminado 256000 bps |
| Seguridad | WPS / WEP / WPA / WPA2 Personal / WPA2 Empresarial / WPA3 |
| Destello | Predeterminado 2 MByte |

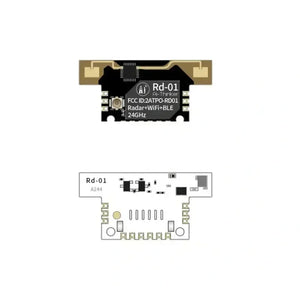

Detalles de producto
Tamaño del producto
