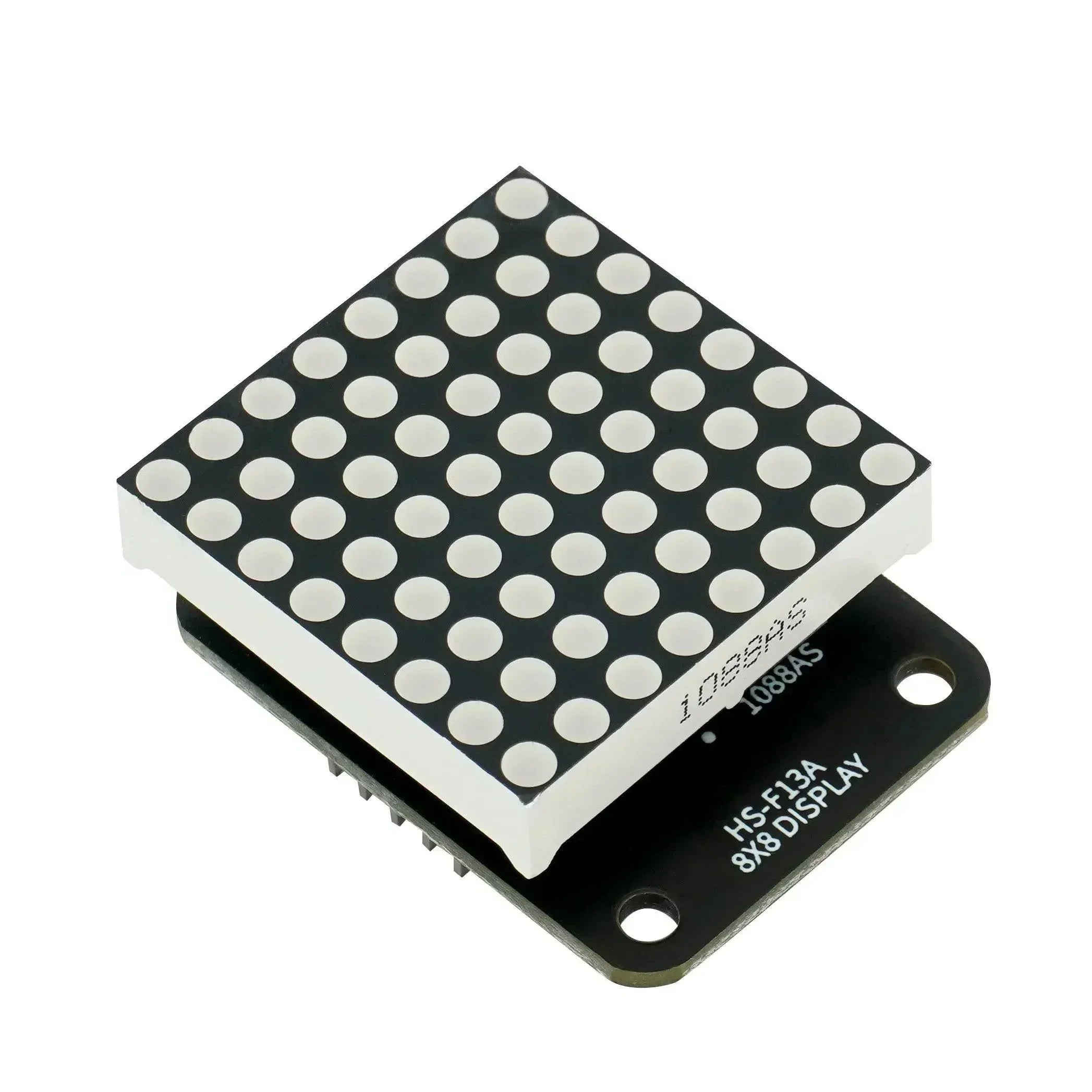

Módulo de Matriz LED de Puntos 8x8

El módulo de matriz de puntos de 8*8 está controlado por MAX7219, que es un controlador de pantalla de entrada/salida serie integrado. Solo necesita 3 puertos IO para controlar 1 matriz de puntos. La pantalla de matriz de puntos no parpadea y admite conexión en cascada. El módulo de matriz de puntos de 8*8 está controlado por Max7219. Max7219 utiliza comunicación serie de tres cables. Al recibir datos de Arduino, los datos se almacenan en la RAM estática de 8*8 bits dentro del chip. Max7219 se utiliza para controlar los niveles alto y bajo de cada pin del módulo de matriz de puntos de 8*8 para lograr el propósito de visualización.

Diagrama esquemático
