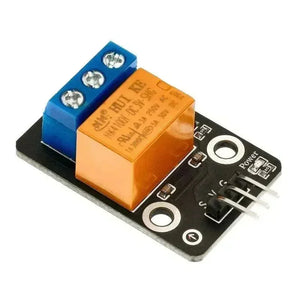

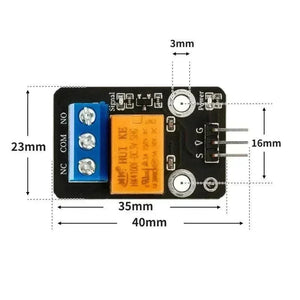

Módulo de relé de disparo de alto nivel de 1 canal y 5 V

El relé se compone de un núcleo de hierro, una bobina, una armadura, un resorte de contacto, etc. Cuando se aplica un cierto voltaje a ambos extremos de la bobina, una cierta corriente fluirá a través de la bobina, generando así un efecto electromagnético. La armadura superará la fuerza de tracción del resorte de retorno bajo la acción de la atracción electromagnética y será atraída por el núcleo de hierro, provocando así que el contacto móvil de la armadura y el contacto estático (contacto normalmente abierto) se atraigan. Cuando se apaga la bobina, la atracción electromagnética desaparecerá y la armadura volverá a su posición original bajo la fuerza de reacción del resorte, de modo que el contacto móvil y el contacto estático original (contacto normalmente cerrado) se liberan. De esta forma la atracción y liberación logran el propósito de conducción y desconexión en el circuito. Para los contactos "normalmente abiertos y normalmente cerrados" del relé, se pueden distinguir de la siguiente manera: el contacto estático en estado desconectado cuando la bobina del relé no está alimentada se denomina "contacto normalmente abierto"; el contacto estático en el estado conectado se denomina "contacto normalmente cerrado". Los relés generalmente tienen dos circuitos, un circuito de control de bajo voltaje y un circuito de trabajo de alto voltaje.

1. Cuando haya una señal de alto nivel en el extremo de entrada de señal, se conectarán el extremo común y el extremo normalmente abierto.
2. Puede controlar directamente varios dispositivos y cargas.
3. Con la indicación de fuente de alimentación y acción del relé, se enciende cuando está cerrado y 4. no se enciende cuando está desconectado.
5. Hay un contacto normalmente abierto y otro normalmente cerrado.
6. Controla señales de CC o CA y puede controlar cargas de 220 V CA.

Diagrama esquemático
