Detección de presencia humana（Serie de módulos de radar de ondas milimétricas de 24 GHz）
Los módulos HLK para la detección de presencia humana incluyen HLK-LD2412, HLK-LD2410B, HLK-LD2410C, HLK-LD2410S, HLK-LD2410S, HLK-LD2412, HLK-LD2410B, HLK-LD2410C y HLK-LD2410S.
Módulo de radar de presencia humana LD2412（Alta precisión y largo alcance）
LD2412 El módulo de radar de detección de presencia humana HLK-LD2412 incorpora un chip de fabricación nacional y algoritmos nuevos desarrollados internamente. Su distancia máxima de detección alcanza los 9 metros y el ángulo de detección es de ±75°. Incluye Bluetooth BLE 5.0 y permite ajustar los parámetros mediante la aplicación.
El módulo de radar LD2412 ofrece un rango de detección más amplio y una mayor distancia de detección; también admite la detección del ruido de fondo y el ajuste de los parámetros de las puertas de distancia.
Módulo de radar de presencia humana LD2410B（Radar Bluetooth todo en uno）
El módulo de radar de presencia humana HLK-LD2410B detecta la presencia del cuerpo humano en reposo y en movimiento. La distancia máxima de detección es de hasta 6 metros y el ángulo de detección alcanza ±60°. El módulo es compatible con la aplicación móvil HLKRadarTools para ajustar rápidamente los parámetros de referencia. También admite actualizaciones OTA mediante la aplicación e incluye firmware con sensor fotosensible.
Módulo de radar de presencia humana LD2410C（Radar Bluetooth todo en uno）
El esquema de tamaño del HLK-LD2410C es bastante diferente al del HLK-LD2410B, aunque tienen la misma función. El HLK-LD2410C tiene una forma exterior rectangular, con unas dimensiones de 16 mm x 22 mm, mientras que el módulo HLK-LD2410B mide 7 mm x 35 mm.
Módulo de radar de presencia LD2410S (consumo de energía ultrabajo para detección humana)
LD2410S El LD2410S admite la detección precisa de personas de pie, micromovimientos, movimiento y otros estados, con detección a corta distancia de 0,2 m y sin zona ciega. La distancia de detección de movimiento del cuerpo humano del módulo alcanza los 8 m, con un ángulo de cobertura horizontal de ± 60° cuando se instala en la pared.
La principal característica del LD2410S es su bajo consumo de energía, que puede ser de tan solo unos pocos μA, y admite alimentación mediante batería.
Detección de gestos (serie de módulos de radar de ondas milimétricas de 24 GHz)
LD2411 La principal característica del módulo de radar HLK-LD2411 es la detección de la distancia del cuerpo humano y el reconocimiento de gestos, lo que se adapta perfectamente al escenario de uso de un inodoro inteligente y ayuda a implementar funciones como abrir automáticamente el inodoro cuando una persona se acerca y accionar la descarga automáticamente mediante gestos.
Detección de micro movimiento (serie de módulos de radar de ondas milimétricas de 24 GHz)
Los módulos orientados a aplicaciones de detección de trayectorias objetivo de HLK incluyen los productos HLK-LD2420 y HLK-LD2420B.
Módulo de radar para detección de micromovimientos LD2420 (bajo consumo de energía y bajo costo)
LD2420 El módulo de radar HLK-2420, con un tamaño compacto de tan solo 20 mm × 20 mm, ofrece un alto grado de integración y ahorra espacio en el diseño.
El módulo de radar HLK-2420 ofrece detección de proximidad de 0,2 m sin zonas ciegas y detecta el movimiento del cuerpo humano hasta 8 m. Cuenta con una gran distancia de detección y un amplio ángulo de detección, con una cobertura de ±60°.
Módulo de radar para detección de movimiento LD2420B (relación calidad-precio de un solo dígito)
HLK-LD2420B admite la detección de movimiento y micromovimientos del cuerpo, con un rango de cobertura de ±60°, una distancia de detección de 0,2 m a 8 m y un tamaño ultracompacto de 7 mm × 35 mm.
El módulo LD2420B se utiliza habitualmente en aplicaciones de bajo costo. Con un precio de tan solo unos 8 $, ofrece una excelente relación calidad-precio.
Detección de distancia（Serie de módulos de radar de ondas milimétricas de 24 GHz）
HLK-LD2411S es un módulo de radar de detección de distancia de 24 GHz. Su principio de funcionamiento consiste en utilizar ondas continuas FMCW para detectar objetivos en el espacio configurado. Combinado con el procesamiento de señales de radar y algoritmos de detección precisos, permite detectar con exactitud la distancia y la información de estado de objetos con micromovimientos o en movimiento.
El módulo admite detección de micromovimientos a una distancia de 0,2 a 3 metros y detección de movimiento de 3 a 6 metros, con salida en tiempo real de datos serie TTL. Proporciona herramientas de configuración para modificar el rango de distancia de detección, la sensibilidad de detección y el tiempo de retardo.
Detección y seguimiento de objetivos（serie de módulos de radar de ondas milimétricas de 24 GHz）
Los módulos HLK destinados a aplicaciones de detección y seguimiento de objetivos incluyen los productos HLK-LD2450 y HLK-LD2461.
Módulo de radar de seguimiento de objetivos LD2450（detección de 3 personas）
LD2450 El módulo de radar HLK-LD2450 integra medición de distancia, velocidad y ángulo. Mediante los datos de salida de distancia, ángulo y velocidad, permite localizar con precisión cuerpos humanos en movimiento y con micro movimiento.
El módulo de radar HLK-LD2450 admite la detección simultánea de 3 objetivos en movimiento. En la aplicación, los usuarios pueden personalizar la activación o desactivación de la detección de objetivos múltiples según sus necesidades mediante el ajuste de parámetros. El LD2450 permite consultar los parámetros a través del ordenador host y de la aplicación.
Módulo de radar de seguimiento de objetivos LD2461（conteo de 5 personas）
LD2461 El precio del módulo de radar LD2461 es de tan solo dos cifras, pero al mismo tiempo permite detectar la presencia de personas en un radio de 6 metros, contar hasta 5 personas, ofrecer una precisión superior al 95 % en la detección de la dirección y detectar en tiempo real la trayectoria de actividad del objetivo: precisión ultraalta y funcionalidades excepcionales, todo en uno.
Detección de proximidad de vehículos（Serie de módulos de radar de ondas milimétricas de 24 GHz）

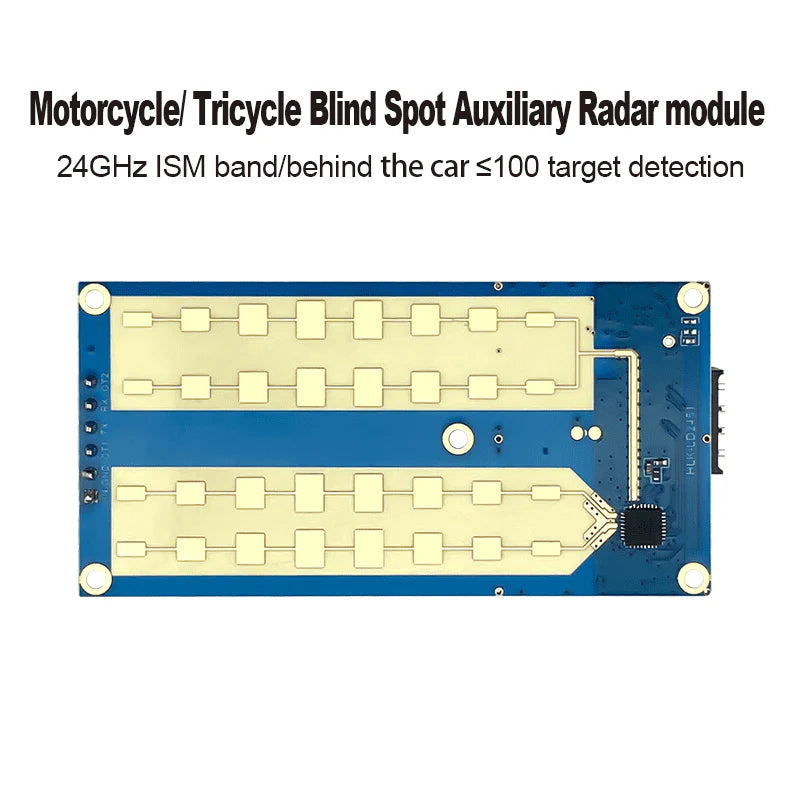

El módulo de radar LD2451 se utiliza principalmente para la detección exterior del estado de los vehículos, incluida la detección y emisión de información como la distancia, el ángulo y la velocidad entre otros vehículos y el vehículo propio, y su visualización en tiempo real en el ordenador host y la aplicación móvil.
El módulo de radar HLK-LD2451 puede detectar el estado de movimiento de 5 vehículos cercanos en un radio de 100 metros, cubrir 3 carriles y ofrecer un ángulo de detección de ±20°.
Detección de nivel de líquido（Serie de módulos de radar de ondas milimétricas de 24 GHz）
LD2413 El sensor del módulo de radar HLK-LD2413 adopta una forma de onda FMCW, combinada con el procesamiento de señales de radar propietario del MCU y algoritmos inteligentes integrados de detección de nivel de líquido de alta precisión, para lograr una detección precisa de la distancia del objetivo en el área especificada y enviar los resultados en tiempo real.
El rango de detección del módulo es de 0,15 m ~ 10 m, con una precisión de medición de ±3 mm y un sensor de tamaño ultracompacto de 44 mm x 36 mm.
