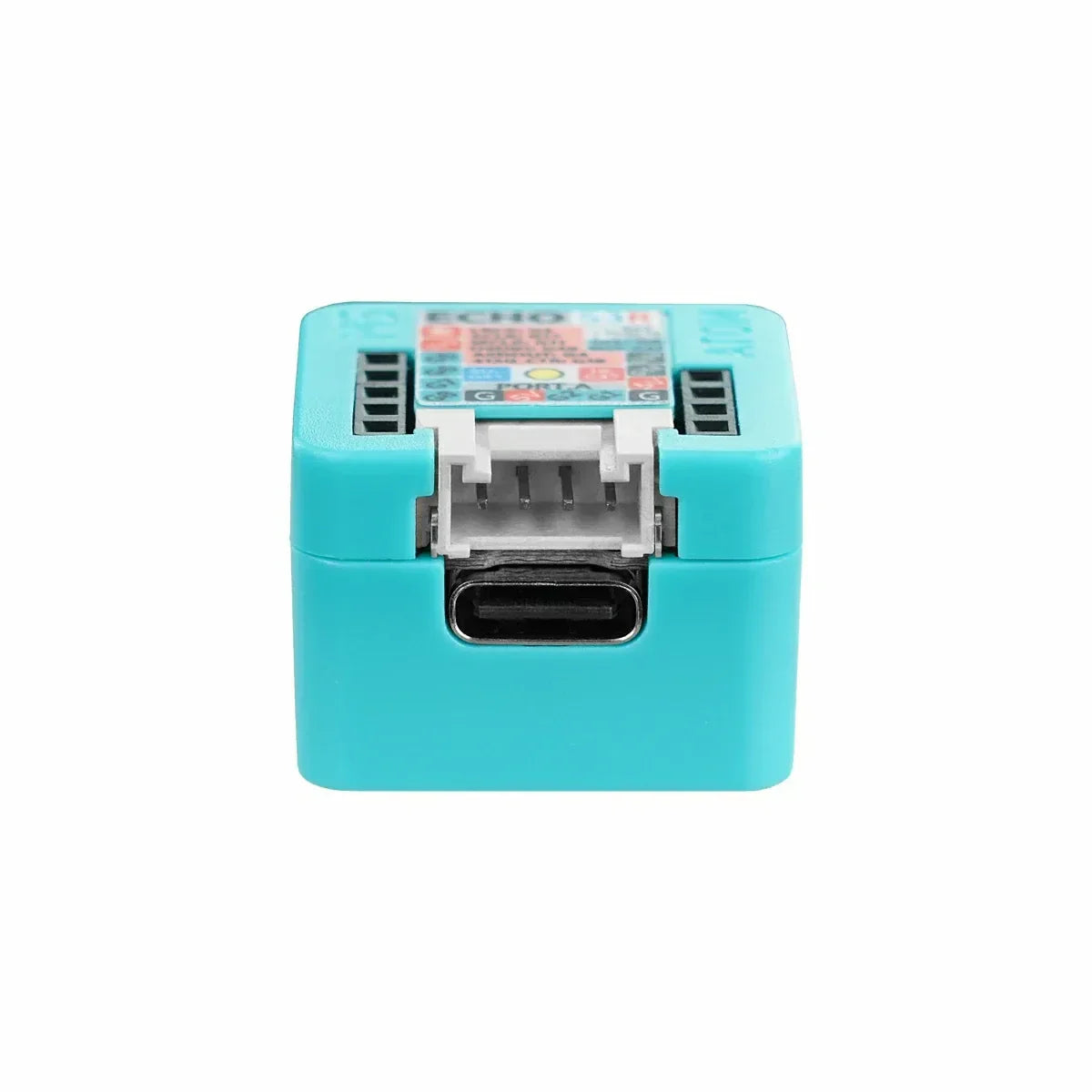

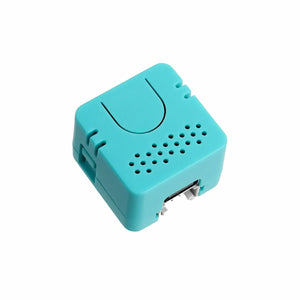

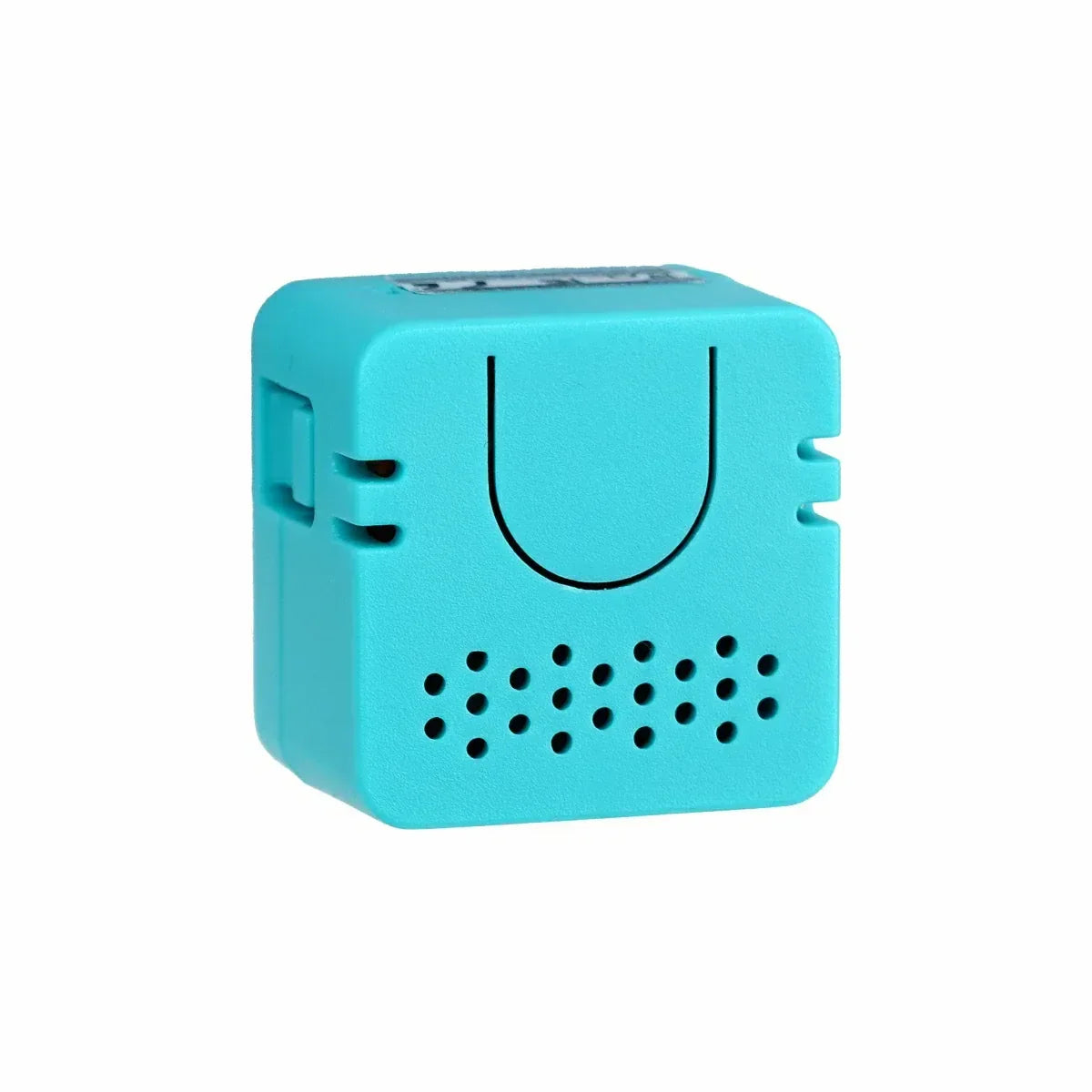

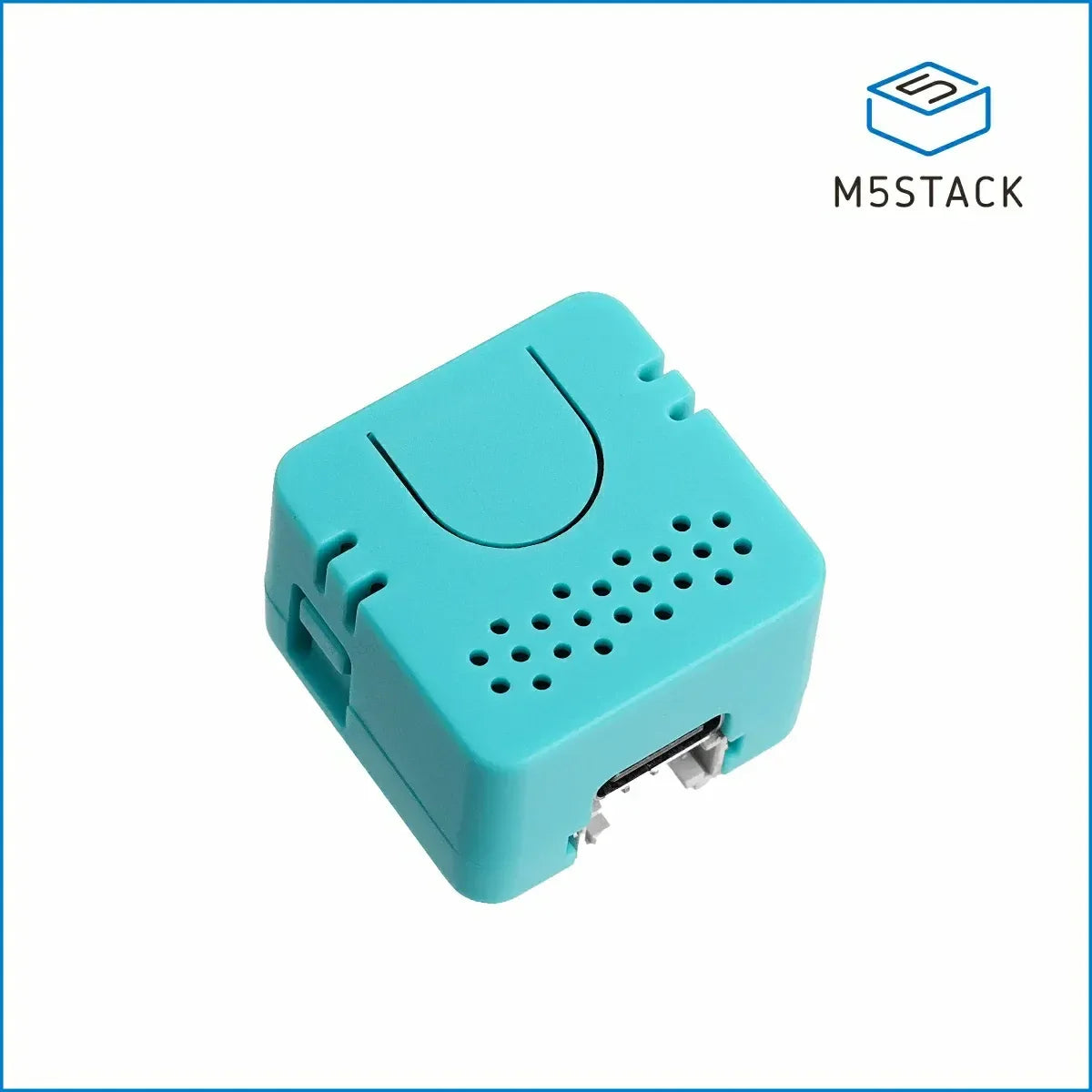

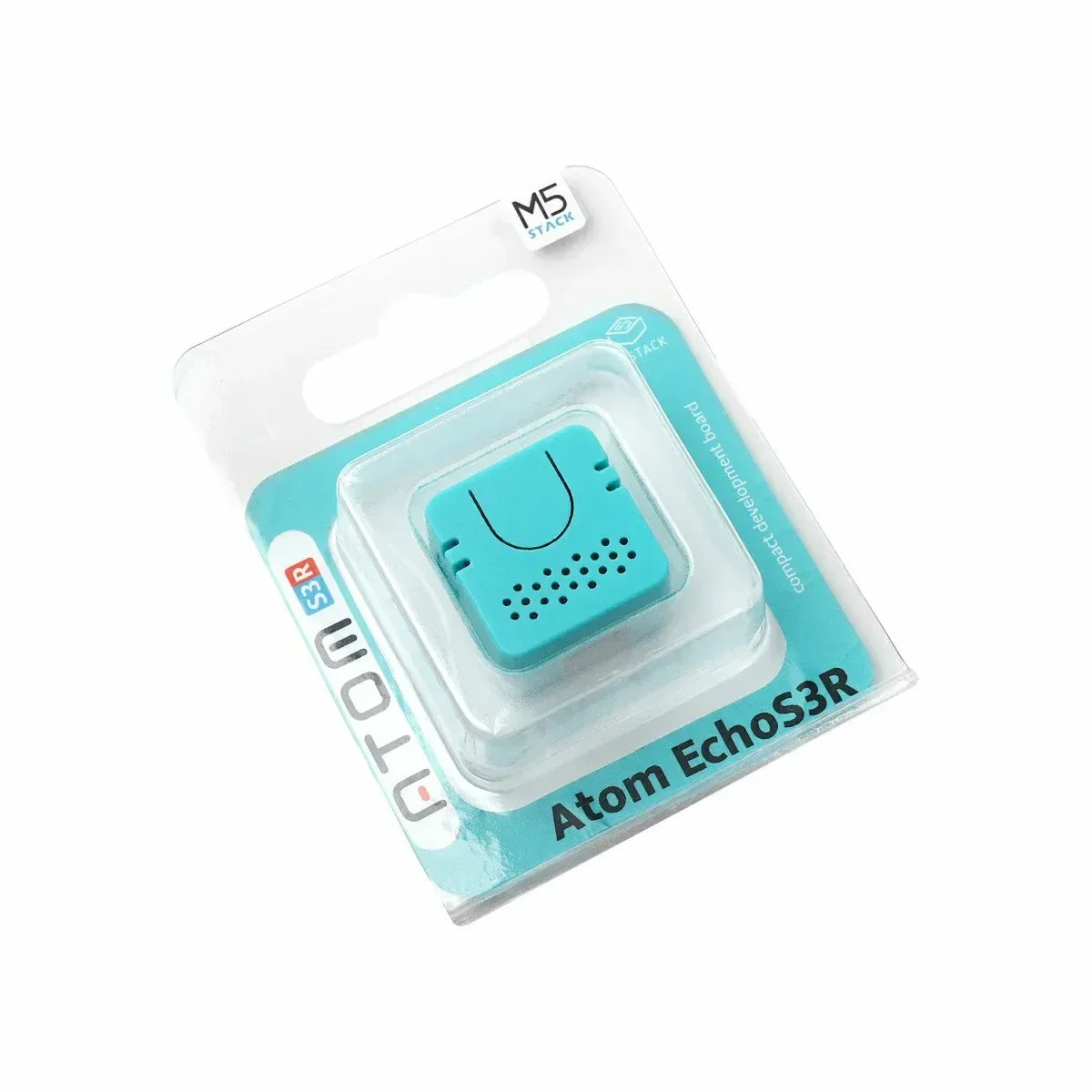

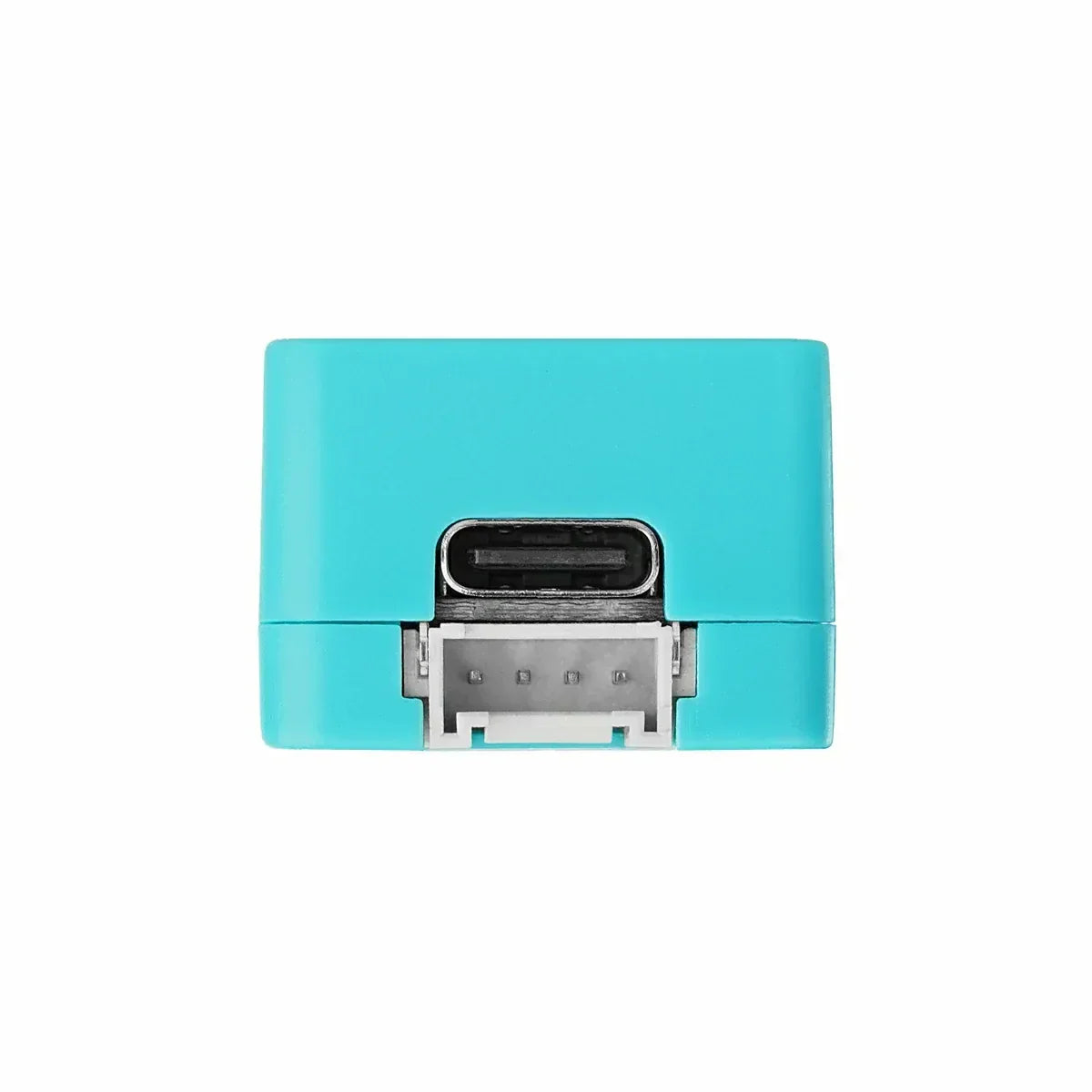

M5Stack Atom EchoS3R Intelligentes Lautsprecher-Entwicklerkit

M5Stack Atom EchoS3R Intelligentes Lautsprecher-Entwicklerkit

€14,35

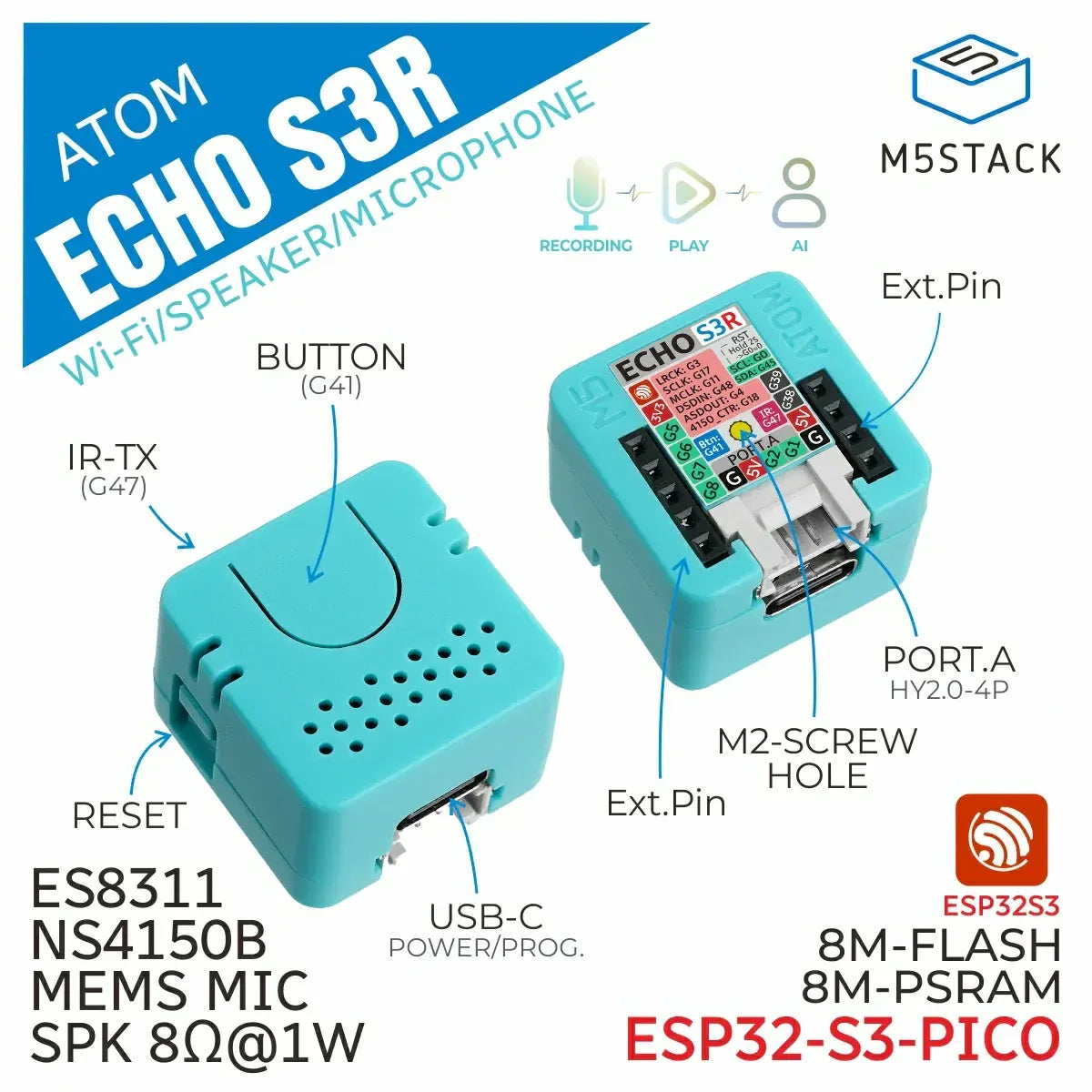

Das Atom EchoS3R Smart Speaker Dev Kit ist ein kompaktes, programmierbares IoT-Sprachinteraktions-Controller, das für intelligente Sprachsteuerung und Mensch-Computer-Interaktion entwickelt wurde. Angetrieben vom ESP32-S3-PICO-1-N8R8 Dual-Core-Prozessor unterstützt es 2,4GHz Wi-Fi-Konnektivität und integriert 8MB Flash + 8MB PSRAM, was hervorragende Leistung und Skalierbarkeit für vielfältige Anwendungsentwicklungen bietet.

Sein professionelles Audiosystem – mit einem ES8311 Mono-Codec, hochempfindlichem MEMS-Mikrofon und NS4150B Leistungsverstärker – gewährleistet klare Sprachaufnahme und hochwertige Audioausgabe, was es ideal für KI-Sprachassistenten, Smart-Home-Steuerung und IoT-Innovationen macht.


⚙️ Schlüssel Funktionen

  • Leistungsstarker SoC: ESP32-S3 Dual-Core Xtensa LX7 @ 240MHz

  • Großer Speicher: 8MB Flash + 8MB PSRAM für komplexe Anwendungen

  • Professioneller Audio: ES8311 Codec + MEMS Mikrofon (65dB SNR)

  • Hochwertiger Klang: NS4150B Verstärker + 8Ω@1W Lautsprecher

  • Infrarot-Sender: Eingebautes IR für Gerätesteuerung

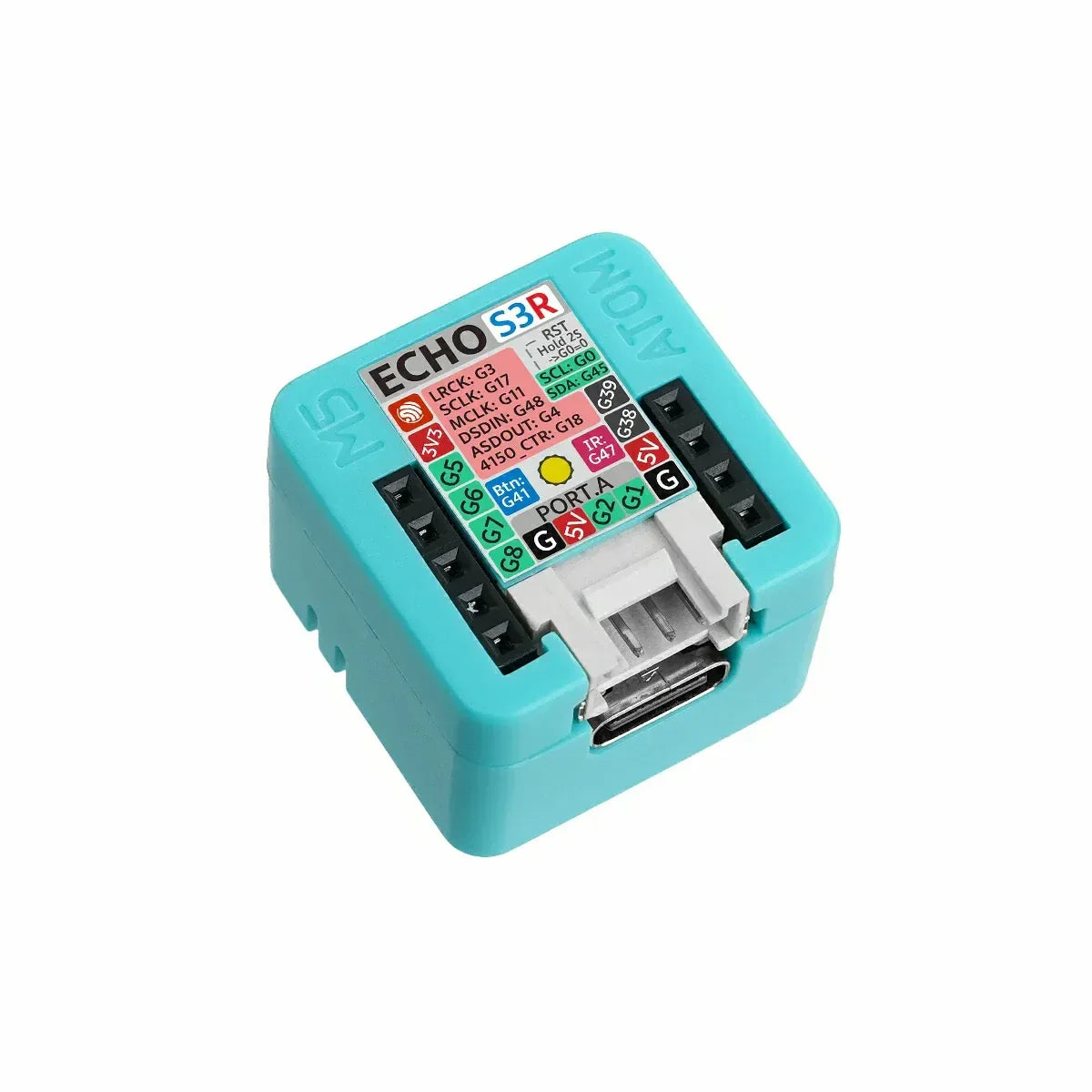

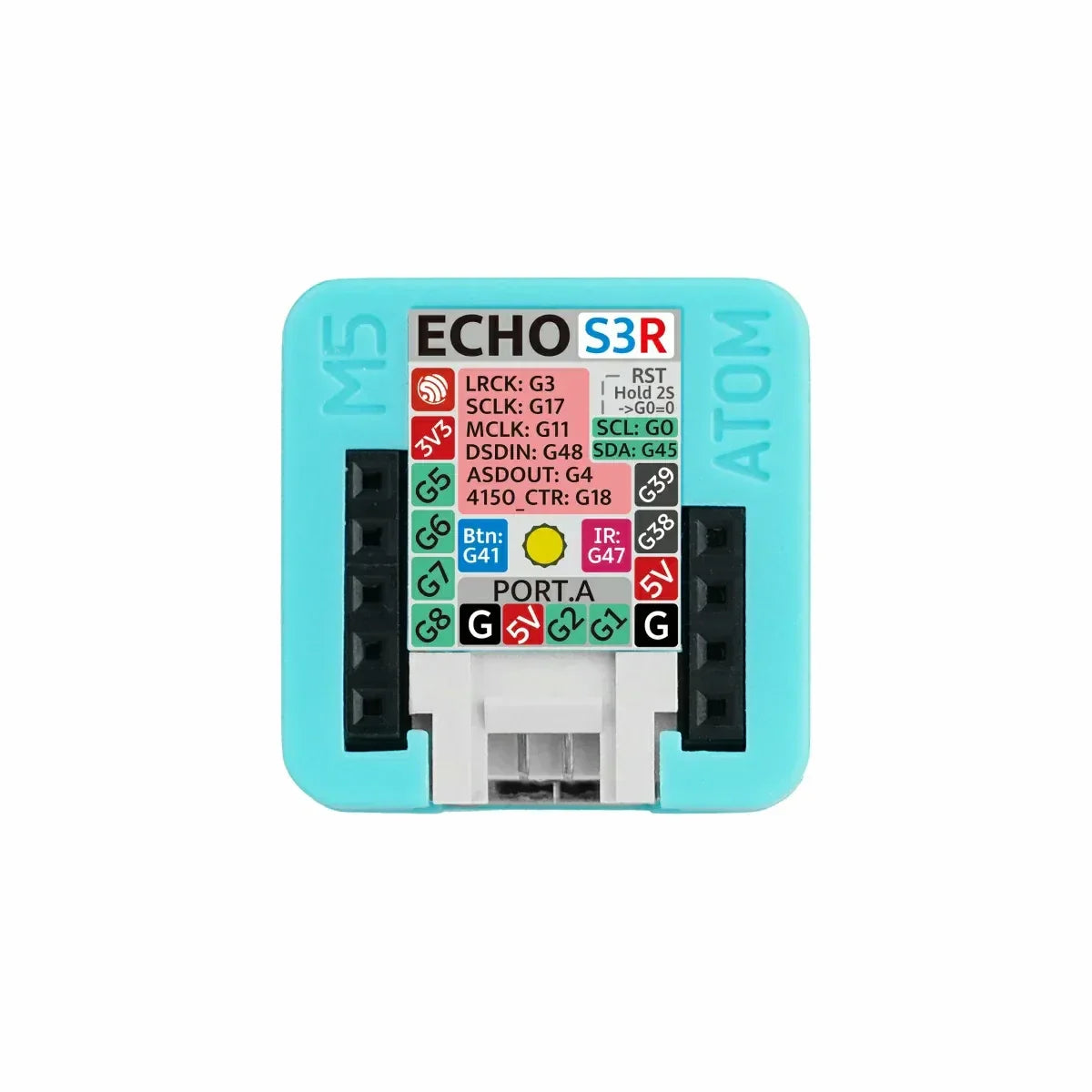

  • Erweiterbare Schnittstellen: Flexible Pinbelegungen für Peripherieintegration

  • Multi-Plattform-Unterstützung: Arduino, UiFlow2, ESP-IDF, PlatformIO

  • Kompaktes Design: Nur 24 × 24 × 16,8 mm, 9,3 g


📊 Technisch Spezifikationen

Parameter Details
SoC ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7, bis zu bis 240MHz
Speicher 8MB Flash + 8MB PSRAM
Audio Codec ES8311, 24-Bit Auflösung, I2S Protokoll
Mikrofon MEMS Mikrofon, 65dB SNR
Lautsprecher NS4150B Verstärker + 8Ω@1W Lautsprecher
Leistung Eingang DC 5V
Abmessungen 24.0 × 24.0 × 16.8 mm
Gewicht 9.3 g
Betrieb Temp 0 ~ 40°C


💡 Anwendung Szenarien

  • KI-Sprachassistenten – Personalisierte sprachgesteuerte Geräte erstellen

  • Smart Home Steuerung – Sprachsteuerung für Beleuchtung, Geräte und Sicherheit

  • IoT-Entwicklung – Schnelles Prototyping und Produkteinführung

  • Bildung & Forschung – Eingebettete KI- und Spracherkennungsprojekte



📊 Atom EchoS3R vs Atom Echo

Funktion Atom EchoS3R Atom Echo
SoC ESP32-S3-PICO-1-N8R8 (Dual-Core Xtensa LX7, bis zu 240MHz) ESP32-PICO-D4
Flash 8MB 4MB
PSRAM 8MB Keine
Audio-Lösung ES8311 Codec + NS4150B Verstärker NS4168 Verstärker + SPM1423 Mikrofon
Mikrofon MEMS-Mikrofon (65dB SNR) SPM1423 Mikrofon
Lautsprecher NS4150B Verstärker + 8Ω@1W Lautsprecher Eingebauter Lautsprecher
Infrarot-Sender ✅ Integriert ❌ Nicht verfügbar
RGB-LED ❌ Keine ✅ WS2812 x1
Entwicklungsplattformen Arduino, UiFlow2, ESP-IDF, PlatformIO Arduino, UiFlow, ESP-IDF
Abmessungen 24 × 24 × 16,8 mm Ähnlich (leicht unterschiedlich)
Gewicht 9,3 g Etwas leichter



📘 Tutorials & Entwicklungsressourcen

Atom EchoS3R ist nicht nur Hardware – es bietet umfassende Tutorials und Softwareunterstützung, damit Entwickler schnell starten können:

  • Arduino IDE Schnellstart – Schritt-für-Schritt-Anleitung zur Programmierung und Steuerung des Atom EchoS3R.

  • XiaoZhi Voice Assistant – Erstellen Sie Ihren eigenen persönlichen Sprachassistenten durch Firmware-Flashen via M5Burner.

  • M5Unified & M5GFX Bibliotheken – Offizielle Bibliotheken für Grafik und einheitliche Geräteverwaltung.

  • PlatformIO-Umgebung – Vorgefertigte Einstellungen für nahtlose Entwicklung.

👉 Diese Ressourcen erleichtern Anfängern und Profis gleichermaßen die Umsetzung ihrer IoT-Sprachprojekte.


🔧 Einfaches Firmware-Flashen

Der Einstieg in den Download-Modus ist einfach:

  1. Drücken und halten Sie die Reset-Taste ca. 2 Sekunden, bis die interne grüne LED aufleuchtet.

  2. Lassen Sie den Knopf los – das Gerät ist jetzt bereit für das Firmware-Flashen.

Dieser optimierte Prozess sorgt für schnelles Prototyping und einfache Updates für Entwickler.
