Hi-Link DC-DC 1W Isoliertes Modul 5V Eingang zu 3,3V-24V

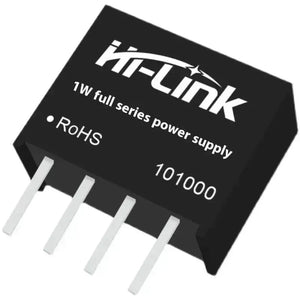

Hi-Link HLK-IB05 Serie 1W isolierter DC-DC-Wandler ist ein ultrakompaktes SIP-Gehäuse-Strommodul mit 5V DC-Eingang, das vollständig isolierte DC-Ausgänge in sechs Spannungsoptionen von 3,3V bis 24V bietet. Entwickelt für Signaltrennung, störungsempfindliche Sensorsysteme und Mehrspannungs-Embedded-Systeme, die eine sichere isolierte Niedrigleistungs-Gleichstromversorgung benötigen.
Spezifikationen
- Eingangsspannung: 5VDC (±10%)
- Eingangsstrom (ohne Last): ≤30mA (typisch)
- Nenn-Ausgangsleistung: 1W
- Ausgangsspannungsoptionen: 3,3V / 5V / 9V / 12V / 15V / 24V
- Ausgangsstrom: Bis zu 303mA (3,3V) / 200mA (5V) / 111mA (9V) / 84mA (12V) / 67mA (15V) / 42mA (24V)
- Ausgangsspannungsgenauigkeit: ±2% (typisch)
- Ausgangswelligkeit: ≤50mVp-p (typisch, bei Volllast)
- Wirkungsgrad: ≥75% (typisch bei Volllast)
- Isolationsspannung: 1000VDC (Eingang zu Ausgang)
- Isolationswiderstand: ≥1000MΩ bei 500VDC
- Isolationskapazität: ≤15pF
- Überlastschutz: ≥150% Nennstrom, automatische Wiederherstellung
- Kurzschlussschutz: Dauerhaft, automatische Wiederherstellung
- Betriebstemperatur: -40 °C bis +85 °C
- Lagertemperatur: -55°C bis +125°C
- Gehäuse: SIP-7 (Single In-line Package), Durchsteckpins
- Abmessungen: 19,5mm × 10mm × 6mm (ca.)
- Gewicht: ca. 5g
- Zertifizierungen: CE, RoHS-konform
Anwendungen
- Isolierte analoge/digitale Sensorspannungsversorgung zur Vermeidung von Masse-Schleifen
- Isolierte Stromversorgung für RS-485 / RS-232 / CAN-Bus-Schnittstellen
- Signalisolationsstromversorgung für industrielle Feldgeräte
- ADC- und DAC-Referenzstromversorgung mit Isolierung für präzise Messungen
- Medizinisches Gerät mit zusätzlicher niederleistungsisolierter Versorgung
- Mikrocontroller-GPIO-Erweiterung mit isoliertem Stromkreis
- Optokoppler-Treiber mit isolierter Stromversorgung
- IoT-Knoten mit schwebender Stromversorgung und galvanischer Trennung
- Mehrspannungs-Embedded-System-Stromversorgung mit mehreren Schienen
- DIY-Elektronik mit isolierter 5V-zu-9V/12V/24V-Wandlung
Lieferumfang
- 1× Hi-Link HLK-IB05 Serie 1W isoliertes DC-DC-Modul (pro Bestellung eine Ausgangsspannung)

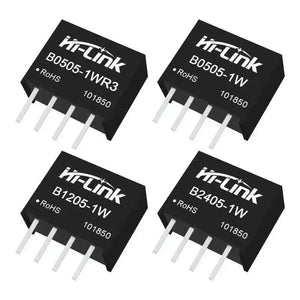

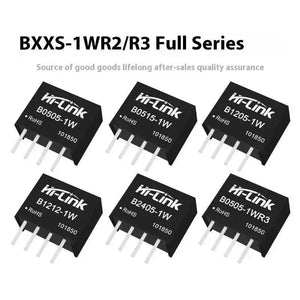

- Variantenoptionen: IB0503LS (3,3V/303mA), IB0505LS (5V/200mA), IB0509LS (9V/111mA), IB0512LS (12V/84mA), IB0515LS (15V/67mA), IB0524LS (24V/42mA)
- Keine zusätzlichen Zubehörteile enthalten
- Versand in antistatischer Schutzverpackung
Hauptmerkmale
- Volle galvanische Trennung (1000VDC) zwischen 5V Eingang und Ausgang — eliminiert Masse-Störkopplung zwischen Stromkreisen
- Ultrakompaktes SIP-7-Gehäuse (19,5×10×6mm) — kleinster Footprint in Hi-Links isolierter DC-DC-Reihe
- 6 Ausgangsspannungsoptionen (3,3V bis 24V) aus einer einzigen 5V USB- oder Mikrocontroller-Versorgung
- Weiter Betriebstemperaturbereich (-40°C bis +85°C) geeignet für Industrie- und Außenanwendungen
- Eingebauter Kurzschluss- und Überlastschutz mit automatischer Wiederherstellung
- Geringe Ausgangswelligkeit (≤50mVp-p) und hohe Genauigkeit (±2%) — ideal für störungsempfindliche analoge Schaltungen
- Hoher Isolationswiderstand (≥1000MΩ) und geringe Kapazität (≤15pF) für effektive Hochfrequenz-Störunterdrückung
- Durchsteckmontage mit SIP-Pins — einfache Leiterplattenlötung mit Standard-2,54-mm-Footprint-Kompatibilität
- Betrieb mit einer Standard-5-V-Versorgung (USB, Regler oder Powerbank) – kein Wechselstrom erforderlich
- CE- und RoHS-zertifiziert für den internationalen Einsatz in Verbraucher- und Industrieelektronik
Häufig gestellte Fragen
-
Q: Wie groß ist der Eingangsspannungsbereich für dieses Modul?
A: Das Modul akzeptiert 5 V DC Eingang mit ±10 % Toleranz (4,5 V–5,5 V). Es ist nicht kompatibel mit 12 V oder 24 V DC Eingängen – verwenden Sie für diese Eingangsspannungen ein spezielles HLK-B-Serienmodul. -
Q: Warum benötige ich einen isolierten DC-DC-Wandler statt eines normalen Reglers?
A: Die Isolation verhindert Masse-Schleifen und eliminiert elektrische Störkopplungen zwischen Schaltungen. Sie ist unerlässlich für RS-485/CAN-Schnittstellen, präzise ADC-Versorgung, Sensorisolation und jede Anwendung, bei der Ein- und Ausgang keine gemeinsame Masse teilen dürfen. -
Q: Kann ich dieses Modul verwenden, um ein Arduino von einer 5 V USB-Versorgung mit 12 V Ausgang zu versorgen?
A: Ja, die Variante IB0512LS liefert 12 V bei bis zu 84 mA aus 5 V Eingang – geeignet für 12 V Lasten mit geringem Stromverbrauch wie Relais, Summer oder kleine Sensoren. -
Q: Ist die Ausgangsspannung geregelt?
A: Ja. Die Ausgangsspannung ist mit ±2 % Genauigkeit geregelt. Die Welligkeit beträgt ≤50 mVp-p bei Volllast – geeignet für die meisten Mikrocontroller- und Sensoranwendungen. -
Q: Wie hoch ist der Leerlauf-Eingangsstrom?
A: Ungefähr ≤30 mA im Leerlauf. Dies ist wichtig bei batteriebetriebenen Anwendungen zu berücksichtigen. -
Q: Worin unterscheidet sich dieses Modul von der Hi-Link AC-DC PM/5M-Serie?
A: Die IB05-Serie ist ein DC-DC-Modul, das eine 5 V DC-Eingangsspannung benötigt – es kann nicht direkt an Wechselstrom angeschlossen werden. Die PM/5M-Serie akzeptiert Wechselstrom (85–264 VAC) und wandelt ihn in Gleichstrom um. Verwenden Sie IB05, wenn Sie bereits eine 5 V Versorgung haben und eine isolierte oder andere Spannungsschiene benötigen. -
Q: Kann ich dieses Modul verwenden, um einen RS-485-Transceiver zu isolieren?
A: Ja. Die 1000 VDC-Isolation und die geringe Kapazität (≤15 pF) machen es gut geeignet für isolierte RS-485/RS-232/CAN-Bus-Stromversorgungsanwendungen zusammen mit einem isolierten Signal-Transceiver. -
Q: Gibt es eine Variante mit 3,3 V Ausgangsspannung?
A: Ja. Die Variante IB0503LS liefert 3,3 V bei bis zu 303 mA – der höchste Ausgangsstrom aller sechs Varianten. -
Q: Kann ich die Ausgänge von zwei Modulen in Reihe schalten, um eine höhere Spannung zu erhalten?
A: Ja. Da jedes Modul vollständig isoliert ist, können die Ausgänge in Reihe geschaltet werden, um höhere Gesamtspannungen zu erreichen, vorausgesetzt, der Gesamtlaststrom überschreitet nicht den Nenn-Ausgangsstrom jedes Moduls. -

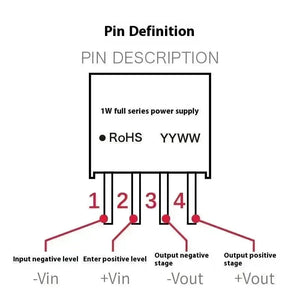

Q: Welchen PCB-Footprint verwendet das SIP-7-Gehäuse?
A: Das SIP-7-Gehäuse verwendet 7 Durchsteckpins mit einem Raster von 2,54 mm. Für die genauen Abmessungen des Footprints siehe das Datenblatt der Hi-Link IB05-Serie, bevor Sie Ihr PCB-Layout entwerfen.
