Waveshare ESP32-S3 1.64-tums AMOLED pekskärmsdisplay utvecklingskort 280×456 QSPI

Waveshare ESP32-S3 1.64-tums AMOLED pekskärmsdisplay utvecklingskort 280×456 QSPI

25,95 €

ESP32-S3 1,64-tums AMOLED Touch Display utvecklingskort, 280×456, QSPI-gränssnitt, 32-bitars LX7 dual-core processor, inbyggd accelerometer och gyroskopsensor, ESP32 med display

Inbäddad med CO5300 Display Driver och FT3168 kapacitiv pekchip

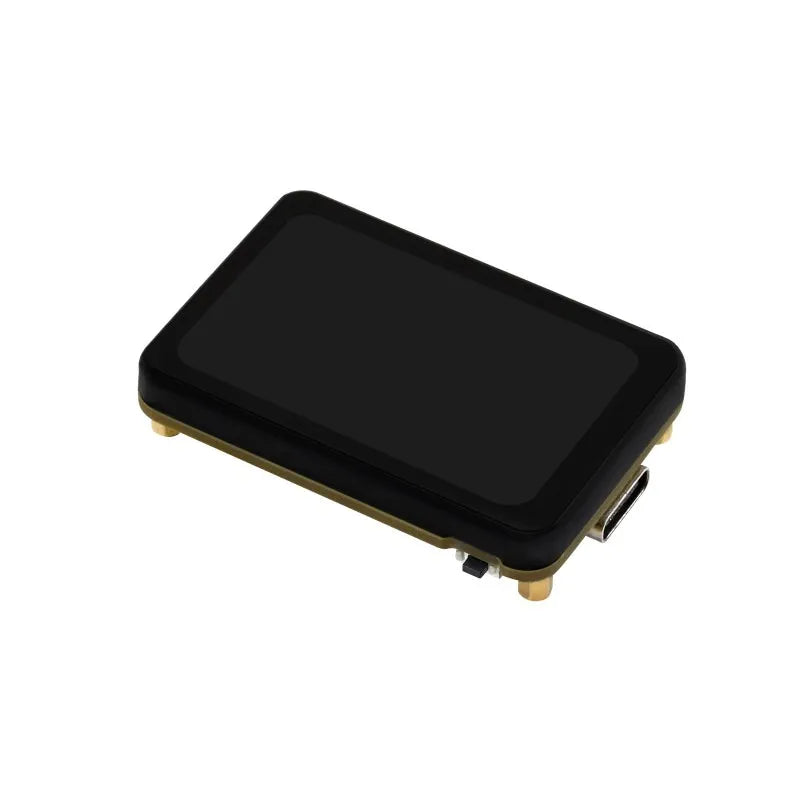

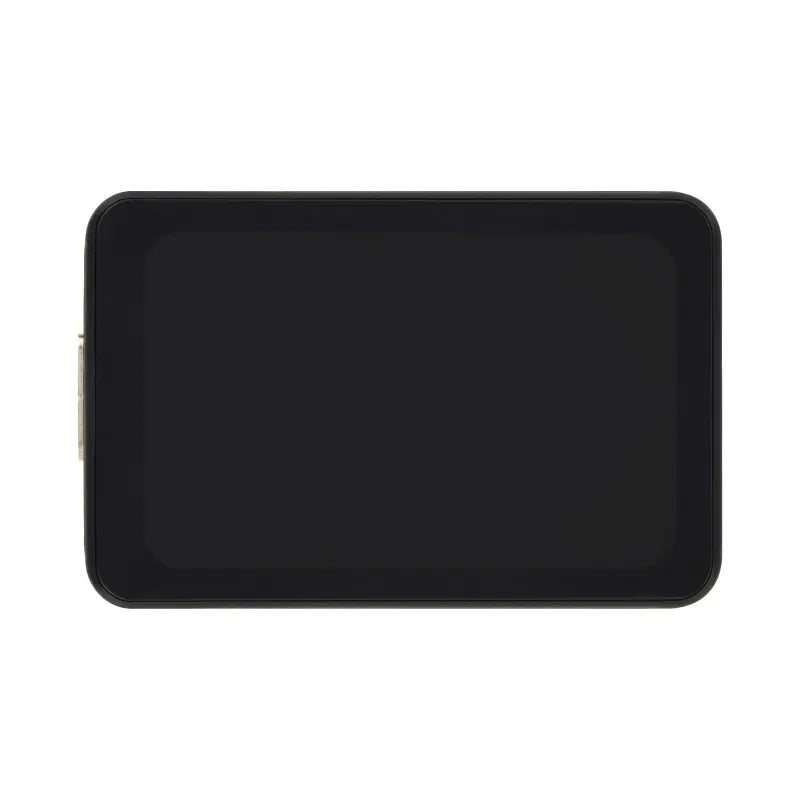

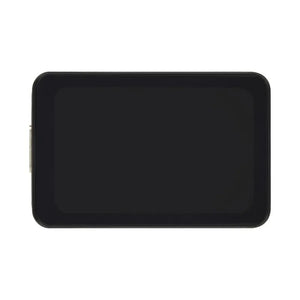

ESP32-S3 Touch AMOLED 1,64, frontvy och funktioner

Produktfunktioner

Denna produkt använder ESP32-S3R8-chip med 2,4 GHz Wi-Fi och Bluetooth BLE 5-stöd, och integrerar högkapacitets Flash och PSRAM. Inbyggd 1,64-tums AMOLED-skärm som kan köra GUI-program som LVGL smidigt. Inbyggda rika kringresurser som QMI8658 6-axlig IMU, TF-kortplats och Lithium-batterikontakt med mera, samtidigt som USB, UART, I2C och flera MUX_GPIO-gränssnitt tillhandahålls för stark utbyggbarhet. Den är idealisk för snabb utveckling av HMI och andra ESP32-S3-applikationer.

  • Utrustad med högpresterande Xtensa 32-bitars LX7 dubbelkärnig processor, upp till 240MHz huvudfrekvens
  • Stöder 2,4 GHz Wi-Fi (802.11 b/g/n) och Bluetooth 5 (LE) med inbyggd antenn. Enheten tillåter byte till extern antenn genom omlödning av en inbyggd resistor
  • Inbyggt 512KB SRAM och 384KB ROM, med inbyggd 16MB Flash och 8MB PSRAM
  • Inbyggd 1,64-tums AMOLED-skärm, QSPI-gränssnitt, 280 × 456 upplösning, 16,7M färger
  • Stöder kapacitiv pekfunktion, styrd via I2C-gränssnitt
  • Inbyggd QMI8658 6-axlig IMU (3-axlig accelerometer och 3-axlig gyroskop) för rörelsegestdetektion, stegräkning med mera
  • Inbyggd RST-knapp tillsammans med programmerbar BOOT-knapp för anpassningsbar funktionalitet och flexibel utveckling
  • Inbyggd 3,7V MX1.25 litiumbatteri för laddning/utladdning
  • Inbyggd TF-kortplats som möjliggör extern lagring för bilder eller filer
  • Inbyggd USB Type-C-port för strömförsörjning, programnedladdning och felsökning, vilket gör utvecklingen mer bekväm
  • Anpassar I2C-, UART- och USB-gränssnitt för anslutning av kringutrustning och felsökning
  • Använder CNC-bearbetad metallram för bättre skydd, snygg design och mer hållbarhet


AMOLED-parametrar

Displaypanel AMOLED Skärmstorlek 1.64 tum
Upplösning 280 × 456 Displayfärger 16,7M
Ljusstyrka 350 cd/㎡ Kontrastförhållande 60000:1
Kommunikationsgränssnitt QSPI Drivrutin-IC CO5300
Tryck Stöds Touch-IC FT3168


Användningsscenarier

ESP32-S3 Touch AMOLED 1.64, applikationsscenarier

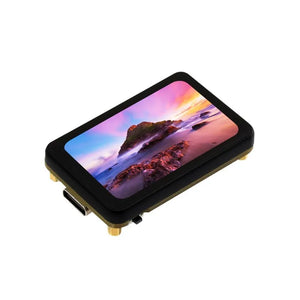

Använder AMOLED-skärm

AMOLED erkänns som nästa generations displayteknik, erbjuder överlägsen ljuskontrollprecision jämfört med traditionella LCD-skärmar. Den levererar mer livfulla färger, finare detaljer och mer verklighetstrogna videor och bilder

ESP32-S3 Touch AMOLED 1.64, använder AMOLED-skärm

178° bred betraktningsvinkel

Utmärkt bildskärms-prestanda, 16,7M färger, bred betraktningsvinkel

ESP32-S3 Touch AMOLED 1.64, med bred betraktningsvinkel


Stödjer ESP-IDF, Arduino IDE

Omfattande SDK, utvecklingsresurser, handledningar för att hjälpa dig att enkelt komma igång

ESP32-S3 Touch AMOLED 1.64, stödjer ESP-IDF, Arduino ESP32-S3 Touch AMOLED 1.64, stödjer ESP-IDF, Arduino


Stöd för Wi-Fi och BLE 5

ESP32-S3 integrerar 2,4 GHz Wi-Fi (802.11 ax/b/g/n) med 40 MHz bandbredds-stöd, dess Bluetooth Low Energy-subsystem stöder Bluetooth 5 (LE) och Bluetooth Mesh

ESP32-S3 Touch AMOLED 1.64, med stöd för Wi-Fi och BLE 5

Gränssnittsdefinition

Erbjuder flera gränssnitt för stark utbyggbarhet och flexibilitet

ESP32-S3 Touch AMOLED 1.64, gränssnittsdefinition ESP32-S3 Touch AMOLED 1.64, stiftdefinition

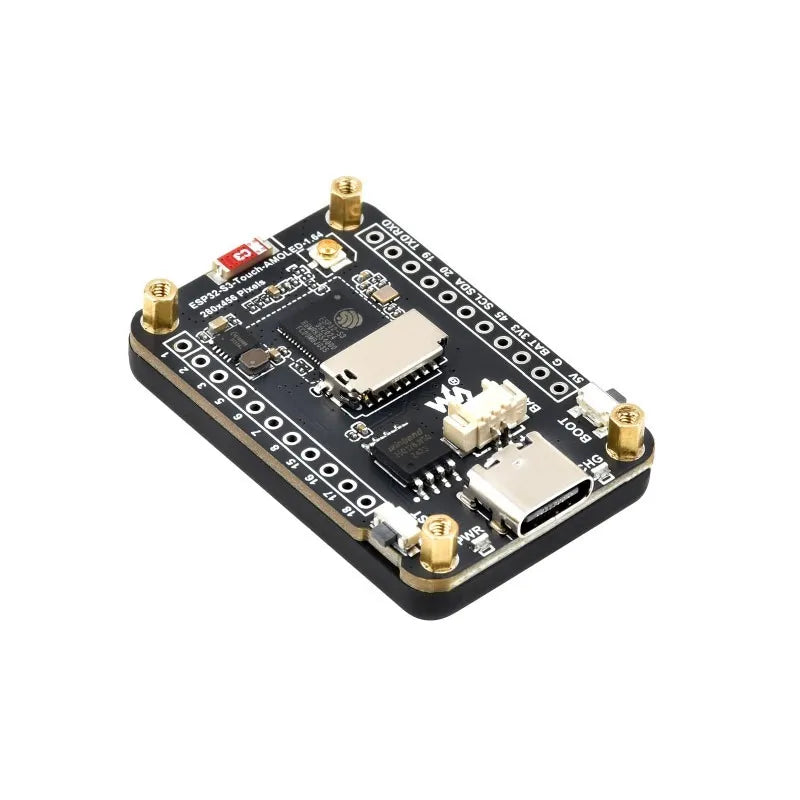

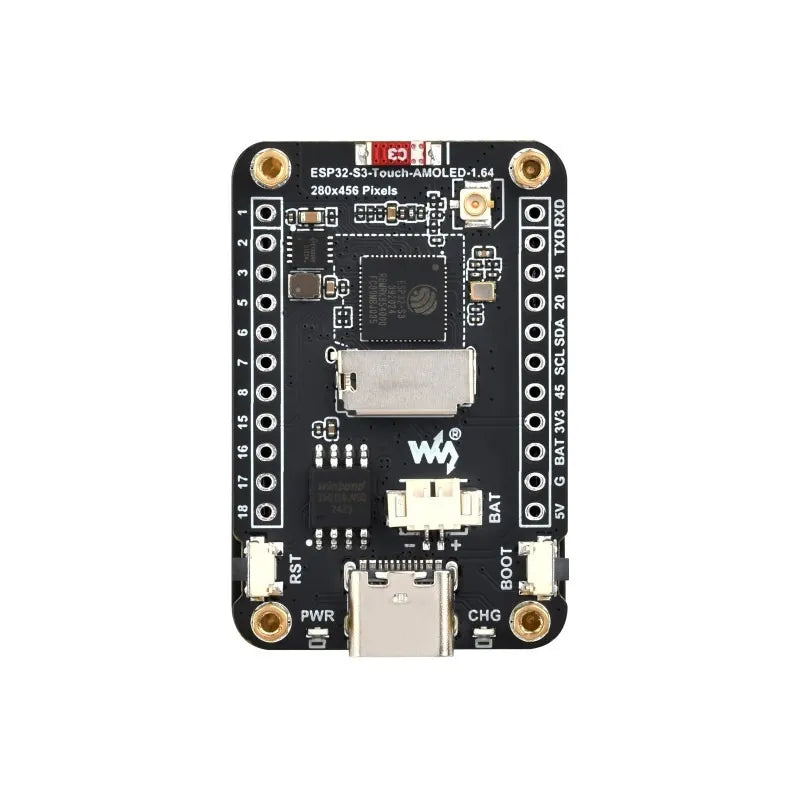

Vad som finns på kortet


ESP32-S3-Touch-AMOLED-1.64, ombordkomponenter



Yttermått

ESP32-S3-Touch-AMOLED-1.64, mått i kontur
