Waveshare SX1268 LoRa HAT för Raspberry UART
SX1268 LoRa HAT för Raspberry Pi, spridningsspektrum-modulation, 433 MHz frekvensband
Översikt

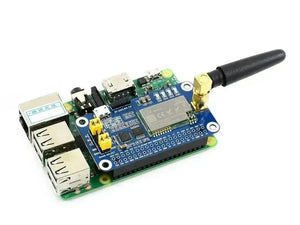

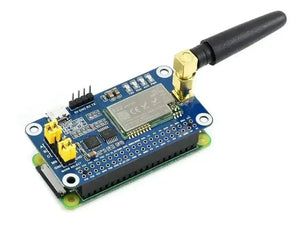

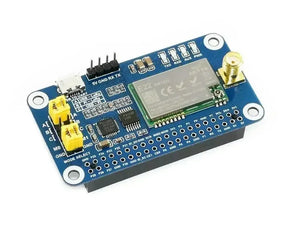

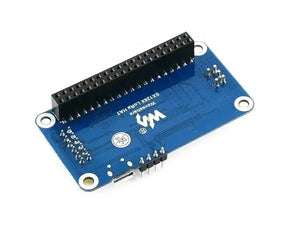

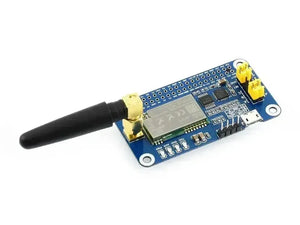

Detta är en Raspberry Pi LoRa HAT baserad på SX1268, täcker 433 MHz frekvensband. Den tillåter dataöverföring upp till 5 km via seriell port.
Genom att använda den nya generationens LoRa spridningsspektrum-modulationsteknologi är modulens kommunikationsavstånd upp till 5 km, stöder även automatisk upprepning för längre överföring. Andra funktioner inkluderar Wake on Radio, trådlös konfiguration, bärarsensor, kommunikationsnyckel med mera.
Jämfört med vanliga LoRa-moduler uppnår SX1268 LoRa HAT längre kommunikationsavstånd, högre hastighet, lägre förbrukning, bättre säkerhet och störningsskydd. Den är lämplig för olika applikationer som industriell styrning, smarta hem, datainsamling med mera.
Funktioner
- Standard Raspberry Pi 40PIN GPIO-förlängningskontakt, stöder Raspberry Pi-seriens brädor
- Inbyggd CP2102 USB TILL UART-omvandlare, för seriell felsökning
- Har UART-kontrollgränssnitt, för anslutning till värdkort som Arduino/STM32
- 4x LED-indikatorer, enkelt att kontrollera modulens status
- LoRa spridningsspektrum-modulationsteknologi, upp till 84 tillgängliga signal-kanaler, längre kommunikationsavstånd, mer robust mot störningar
- Automatisk flernivåupprepning, passar för ultralångdistanskommunikation, tillåter flera nätverk i samma region
- Energisnåla funktioner som djupviloläge och Wake on Radio, idealiskt för batteridrivna applikationer
- Anpassningsbar kommunikationsnyckel som inte kan hämtas, vilket avsevärt förbättrar säkerheten för användardata
- Stöder LBT, övervakar signalkanalens brus innan sändning, vilket avsevärt förbättrar framgångsgraden i extrema miljöer
- Stöder RSSI signalstyrkeindikering, för att utvärdera signalens kvalitet, justera nätverket
- Stöder trådlös parameterkonfiguration, genom att skicka trådlös kommando-/datapaket, fjärrkonfigurera eller hämta modulparametrar
- Stöder fastpunktöverföring, sändning, signal kanalövervakning
- Levereras med utvecklingsresurser och manual (exempel för Raspberry Pi/STM32)
Urvalsguide
| SX1268 470M LORA HAT | SX1268 433M LORA HAT | SX1262 868M LORA HAT | SX1262 915M LORA HAT | |
|---|---|---|---|---|
| RF-modul | SX1268 | SX1262 | ||
| Frekvensband | 410.125 ~ 493.125MHz | 850.125 ~ 930.125MHz | ||
| Antenn | 470MHz antenn (2dBi) | 433MHz antenn (2dBi) | 868MHz antenn (2dBi) | 915MHz antenn (2dBi) |
| Radiohastighet | 0,3kbps ~ 62,5kbps (programmerbar) | |||
| Sändareffekt | 22,0dBm (10/13/17/22dBm programmerbar) | |||
| Mottagningskänslighet | -147dBm (radiohastighet 2,4kbps) | |||
| Energiförbrukning | Sändningsström: 110mA (övergående förbrukning) Mottagningsström: 11mA Viloström: 2uA (LoRa-modul mjukvaruavstängning) |
Sändningsström: 133mA (övergående förbrukning) Mottagningsström: 11mA Viloström: 2uA (LoRa-modul mjukvaruavstängning) |
||
| Kommunikationsgränssnitt | UART (TTL-nivå) | |||
| Baudrate | 1200bps ~ 115200bps (9600bps som standard) | |||
| Paketlängd | 240 Byte (32/64/128/240 Byte programmerbar) | |||
| Cache | 1000 Byte | |||
| Experimentellt räckvidd | 5 km (villkor: molnfritt och vildmark, höjd 2,5 m, antennvinst 5 dBi, radiobandbredd 2,4 kbps) | |||
| Strömförsörjning | 5V | |||
| Logiknivå | 3,3V/5V | |||
| Drifttemperatur | -40~85° | |||
| Användningsområden | smart hem, industriella sensorer, byggnadsautomation, smarta mätare och fler andra IoT-applikationer | |||
| Tillämpningsområde | Kina | Europa, Asien, Afrika | Amerika, Oceanien, Asien | |
| Obs: endast för referens, vänligen bekräfta de lokalt stödjade LoRa-band innan beställning. | ||||

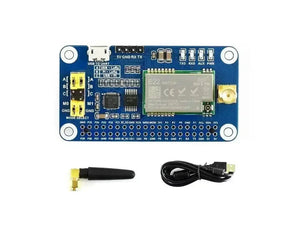

FÖRPACKNINGENS INNEHÅLL
Vikt: 0,069 kg
- SX1268 433M LoRa HAT x1
- USB typ A-kontakt till mikro-kontakt kabel x1
- 433MHz-antenn x1
