Seeed Studio XIAO W5500 Ethernet-adapter
Seeed Studio XIAO W5500 Ethernet-adapter
🎙️✨ Ett kompakt PoE-utvecklingskort med XIAO ESP32S3 Plus, med en integrerad, isolerad PoE-modul och TPS563201-baserad strömomvandling som levererar en ren 5V-försörjning för att driva mikrokontrollern. Perfekt för IoT-projekt, smarta hem-enheter och industriell automation—där den mångsidiga kombinationen av pålitlig Ethernet-anslutning och lågströms trådlös bearbetning förenklar installationen och förbättrar systemets prestanda.
Notera:
Early Build erbjuder betaprodukter (med 3D-utskrivna höljen) och utvecklande mjukvara före slutgiltig lansering. Vi välkomnar din feedback och dina förslag för att forma produktens utveckling. Njut av utforskandet!
Denna V1.2 har en INT-stiftkopplingsfix (D16 → W5500 INTn), som möjliggör aktiv Bluetooth-proxyfunktionalitet i ESPHome.
🌟 Funktioner
- Högpresterande mikrokontroller: Byggd på XIAO ESP32S3 Plus-plattformen levererar kortet kraftfull bearbetning och effektiv trådlös anslutning, vilket gör det idealiskt för komplexa IoT- och inbäddade applikationer.
- Integrerad PoE med isolering & strömomvandling: Med en robust PoE-modul med inbyggd isolering tar kortet säkert emot en 12V Ethernet-strömingång. En högpresterande TPS563201 buck-omvandlare sänker 12V till en stabil 5V-skena, vilket ger optimal strömförsörjning till XIAO ESP32S3 Plus.
- Pålitlig Ethernet-anslutning: Utrustad med en inbyggd W5500 Ethernet-chip och en standard RJ45-kontakt säkerställer kortet stabil trådbunden nätverksåtkomst för sömlös dataöverföring och fjärrhantering.
- Mångsidiga I/O-alternativ: Med dubbelsidiga I/O-utgångar kan du enkelt utöka funktionaliteten och gränssnittet med en rad sensorer och kringutrustning för att anpassa din applikation.
- Kompakt och redo att använda-design: Genom att kombinera integrerad PoE, isoleringskretsar och Ethernet-anslutning i ett litet format förenklar detta kort prototypframställning och möjliggör effektiv implementering i smarta hem, industriell automation eller nätverksapparatsprojekt.
📊 Specifikationer
| Parameter | Beskrivning |
| MCU | XIAO ESP32-S3 Plus |
| Antenn | 2,4GHz stavantenn (2,81dBi) |
| USB Type-C | Ingångsspänning: 5V |
| PoE-chip | MQ7813T120 |
| PoE-strömförsörjning | PoE IEEE802.3af Utgångsström: 12V/1.1A Hög effektivitet 86 % (Ingång 48V, Belastning 12V@1.1A) |
| Ethernet-chip | WIZnet W5500 |
| Ethernet-gränssnitt | RJ45 10/100Mbps Ethernet |
| TCP/IP-protokoll | TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE |
| LED-indikator | Ström ×1 Användare ×1 |
| Knapp | Återställ |
| I/O-gränssnitt | XIAO ESP32-S3 Plus: D0/D2/D3/D4/D5/D6/D7/D11/D12/D13/D14/D15/D17/D18/D19 |
| W5500 INTn-stift | D16 |

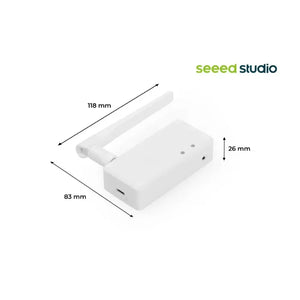

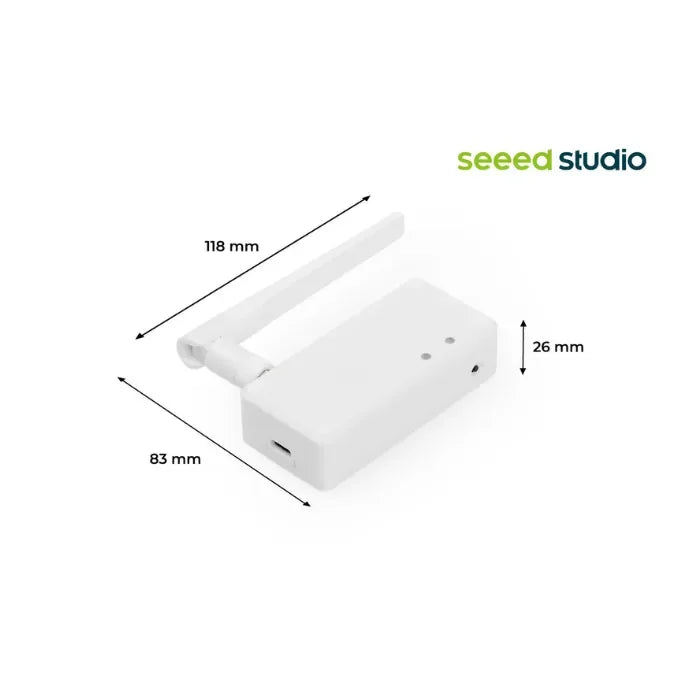

| Produktstorlek | 83 × 118 × 26 mm |
| Produktvikt | 75g |
| Kapsling | 3D-utskriven i vitt |
🔧 Hårdvaruöversikt
Notera ändringslogg: 2025/12/1 – Denna V1.2 innehåller en fix för INT-stiftskoppling (D16 → W5500 INTn), vilket möjliggör aktiv Bluetooth-proxyfunktionalitet i ESPHome.
🧩 Applikationer
- Industriell automation
- Nätverkskontroll
- Smart Hem & Byggnadsautomation
- Fjärrövervakning
- Övervakning
📚 Dokument
📦 Delista
| XIAO W5500 Ethernet-adapter | ×1 |
| 2,4GHz Stångantenn (2,81dBi) för Seeed Studio XIAO | ×1 |
