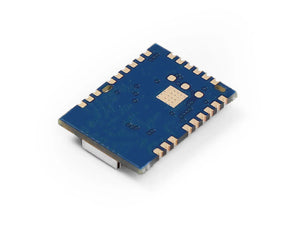

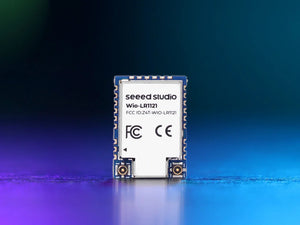

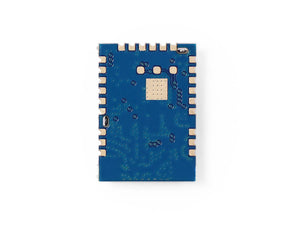

Seeed Studio Wio-LR1121 trådlös modul med IPEX (tejp rulle) sub-GHz 2.4GHz ISM 2.1GHz satellit S-band

Seeed Studio Wio-LR1121 trådlös modul med IPEX (tejp rulle) sub-GHz 2.4GHz ISM 2.1GHz satellit S-band

12,95 €

📡 Wio-LR1121 – Multi-Band LoRa®-modul för globala IoT-distributioner

Wio-LR1121 är en kompakt, ultralågströms LoRa®-anslutningsmodul designad för olika IoT LoRaWAN-applikationer. Den stödjer sub-GHz, 2,4 GHz ISM och 2,1 GHz satellit S-band kommunikation, vilket möjliggör sömlös global täckning över både markbundna och satellitnätverk.

🔧 Integrerad med en temperaturkompenserad kristallosillator (TCXO) och en RF-brytare, säkerställer modulen stabil signalprestanda och energieffektivitet i uppdragsspecifika installationer.

🌍 Idealisk för:

  • 🏠 Smarta hem

  • 🚜 Jordbrukssensorer

  • 🏢 Byggnadsautomation

  • 🌆 Smarta städer

  • 📦 Spårning av tillgångar

  • 🛍️ Sensorer för detaljhandel

  • ⚡ Smart mätning

  • 🌱 Miljöövervakning



Funktion

⚡ Hög prestanda

  • Sändareffekt: Upp till 33 dBm @868/930MHz 📡

  • 11,23 dBm @ 2,4–2,5GHz, idealisk för hög-effektiva kommunikationer 🚀

📶 Trådlös anslutning

  • SPI-gränssnitt för snabb integration 🔗

  • Stöder Sub-GHz LoRa/LoRaWAN globala band + 2,4GHz ISM 🌍

📏 Kompatkt formfaktor

  • Ultrakompakt storlek: 17×12×2,6mm @ 24-stifts SMT 🔧

  • Perfekt för utrymmesbegränsade konstruktioner 📦

🔋 Låg strömförbrukning

  • Viloström: 35µA 😴

  • Sub-GHz: 20.33dBm @ 124.5mA / 3.3V

  • 2.4GHz: 11.23dBm @ 30.72mA / 3.3V

🔌 RF-gränssnitt

  • Utrustad med IPEX4-kontakt @1.5mm 📡

  • Strömlinjeformad antennanslutning för mångsidig användning 🛠️

✅ Certifieringar

  • Fullt FCC & CE-certifierad för global efterlevnad 🌐



Wio-LR1121 och Wio-E5 är båda perfekta val för att designa LoRa-enheter. Deras huvudsakliga skillnader ligger i om du har en värd-MCU.

Om du behöver en enda MCU för att slutföra din design, då är Wio-E5 är ett utmärkt val.

ODM & OEM

Med över 10 års erfarenhet av ODM & OEM är våra ingenjörer och produktexperter skickliga på att leverera anpassnings- och tillverkningstjänster för hårdvaruprodukter. Vi är engagerade i att hjälpa dig när som helst och förkorta din väg från idé till produkt för framväxande AIoT-scenarier.

Om du vill designa i vår Wio-E5/Wio-SX1262/Wio-LR1121 Modul, vi erbjuder en helhetslösning för ODM och OEM för snabb anpassning och uppskalning. Vänligen kontakta iot@seeed.cc om du har ett stort behov av anpassning i mängd.


Specifikation

Huvudchip

säkerhet förR1121

Storlek

17*12*2.6 mm

Förpackning

12 stift, SMT

Frekvens

stöder 863-928MHz; 2.4-2.5GHz

Strömförsörjning

3.3V @ typisk

Viloström

1.35 μA

säkerhet förR1121 Strömfördelningsläge

DC-DC-läge

TCXO matningsläge

Via LR1121 VTCXO-stift

TCXO matningsspänning

1.6~3.3 V

Maximal driftström

(Sändare)

124.5mA @ LoRa® 915 TX 22dBm

31mA@ LoRa® 868 TX 14dBm

30.7mA@ LoRa® 2.4G TX 13dBm

Maximal driftström

(Mottagare)

7.8mA@ LoRa® SF12 125kHz sub-GHz

6.7mA@ LoRa® SF12 125kHz 2.4GHz/S-band

Utgångseffekt

20,4dBm max @ LoRa®

11dBm max @ 2,4G

Mottagarens känslighet

RxBoost PÅ：

-126dBm @SubG, BW=125KHz, SF = 7

-140dBm @SubG, BW=125KHz, SF = 12

-118dBm @2,4G, BW=125KHz, SF = 7

-132,5dBm @2,4G, BW=125KHz, SF = 7

RxBoost AV：

-124dBm @SubG, BW=125KHz, SF = 7

-138dBm @SubG, BW=125KHz, SF = 12

Antenn

IPEX4 @1,5mm

Arbetstemperatur

40°C ~ 85°C


Hårdvaruöversikt



Dokument

Wio-LR1121 modul datablad
Semtech LR1121 datablad
ALLEGRO-bibliotek


Delar lista

Wio-LR1121 (med IPEX antennkontakt)

x1
