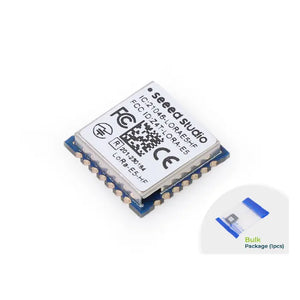

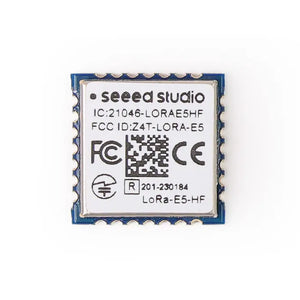

Seeed Studio Wio-E5 Trådlös Modul (Lösvikt) - STM32WLE5JC

Seeed Studio Wio-E5 Trådlös Modul (Lösvikt) - STM32WLE5JC

11,95 €

Wio‑E5 trådlösa modulen är utrustad med ST systemnivåpaketchip STM32WLE5JC, ARM Cortex M4 ultralågströms-MCU och Long Range SX126X. Den stöder LoRaWAN-frekvensplaner som EU868, US915 med flera, vilket gör den lämplig för trådlösa sensornätverk och andra IoT-enheter som kräver batteridrift, låg strömförbrukning och lång räckvidd.



Funktioner

Notera:

För antennval av Wio‑E5 tillhandahåller vi två referenser för att förbättra RF-prestanda och uppfylla CE/FCC-regler:

1. Dipolantenn (upp till 2,0 dBi): Denna antenn användes för Wio‑E5-certifiering. För mer information, se certifieringsrapporten eller SKU 113070002.

2. Fjäderbelastad antenn (upp till 1,1 dBi): Denna antenn används av SenseCAP S210X LoRaWAN-sensorn.

Denna ultrakompakta modul har extremt låg strömförbrukning och stödjer både (G)FSK och Long Range. Med integrerad AT-kommandofirmware kan utvecklare enkelt bygga prototyper eller applikationer. Den stöder fullt ut LoRaWAN®-protokoll och olika frekvensplaner, vilket gör den till en idealisk lösning för långdistanssensorer och ett brett spektrum av trådlösa kommunikationsapplikationer. Oavsett om det gäller trådlös mätaravläsning, IoT-noder eller sensornätverk – är Wio‑E5 perfekt för LPWAN IoT-scenarier.

Med denna modul kan du ansluta till olika LoRaWAN-serverplattformar som TheThingsStack, Chirpstack och andra.

  • Hög prestanda: Sändareffekt upp till 22 dBm @868/915MHz; känslighet ‑136,5 dBm för SF12 med 125 kHz BW.
  • Long Range: 158 dB länkbuffert.
  • Trådlös anslutning: Inbyggt Long Range-protokoll, stödjer globala Long Range-frekvensplaner.
  • Rika gränssnitt: Utrustad med GPIO-gränssnitt som UART, I2C och ADC, vilket ger stor flexibilitet för utvecklare.
  • Lätt att använda: Integrerad AT-kommandofirmware och stöd för anpassad produktutveckling med SDK.
  • FCC-, CE-, IC-, Telec-, WPC- och RCM-certifierad



Specifikationer

Objekt Parameter Specifikationer Enhet
Kärna MCU ARM Cortex M4
Minne 256KB Flash, 64KB SRAM KB

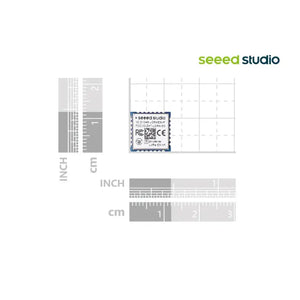

Struktur Storlek 12(W)*12(L)*2,5(H) mm
Förpackning 28 stift, SMT
Elektriska egenskaper Strömförsörjning 3,3V-typ V
Minsta viloström 2.1uA (SOC) uA
Driftström (Sändare+MCU) 50mA @10dBm vid 434MHz typ mA
111mA @22dBm vid 470MHz typ
111mA @22dBm vid 868MHz typ
Driftström (Mottagare+MCU) 6.7mA @BW125kHz, 868MHz typ mA
6.7mA @BW125kHz, 434MHz typ
6.7mA @BW125kHz, 470MHz typ
Utgångseffekt 10dBm max @434MHz dBm
22dBm max @470MHz
22dBm max @868MHz
Känslighet @SF12, BW125kHz dBm
Fr(MHz) min typ max
434 - -134.5 -136
470 - -136.5 -137.5
868 - -135 -137
Harmoniska < -36dBm under 1GHz dBm
< -40dBm över 1GHz dBm

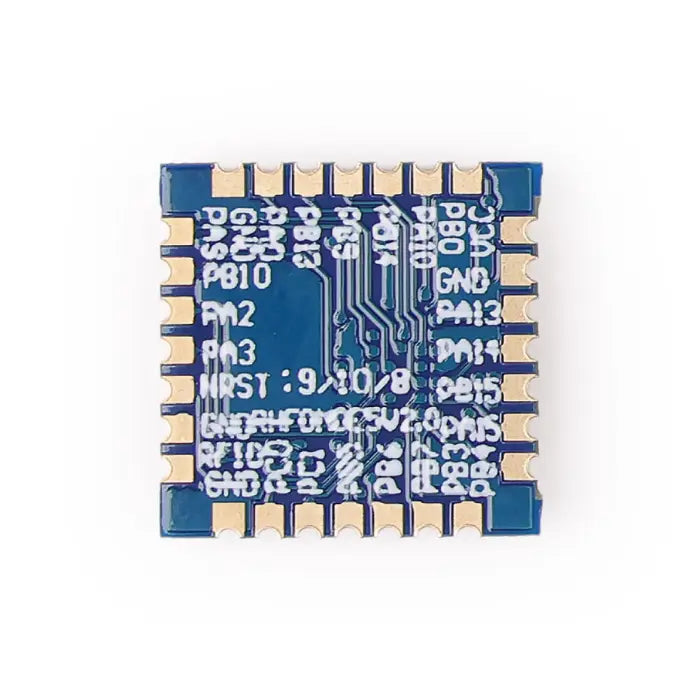

Gränssnitt RFIO RF-port
UART 3 grupper UART, 2 stift vardera
I2C 1 grupp I2C, 2 stift
ADC 1 ADC-ingång, 12-bitars 1Msps
NRST Manuell återställningsstift-ingång
SPI 1 grupp SPI, 4 stift
Drifttemperatur -40℃ ~ 85℃



Hårdvaruöversikt

Wio‑E5-serien är en kraftfull långdistansmodul med stämphålsformfaktor som möjliggör enkel integration. Den stöder frekvensplaner som EU868/US915/AU915/AS923/KR920/IN865 och är kompatibel med LoRaWAN® klass A/B/C-protokoll. Modulen är förcertifierad, vilket minskar totala kostnader och påskyndar enhetscertifiering.

Wio‑E5 har integrerad AT-kommandofirmware som gör det enkelt för nybörjare att snabbt bygga prototyper. Erfarna utvecklare kan använda SDK för anpassade produkter.
