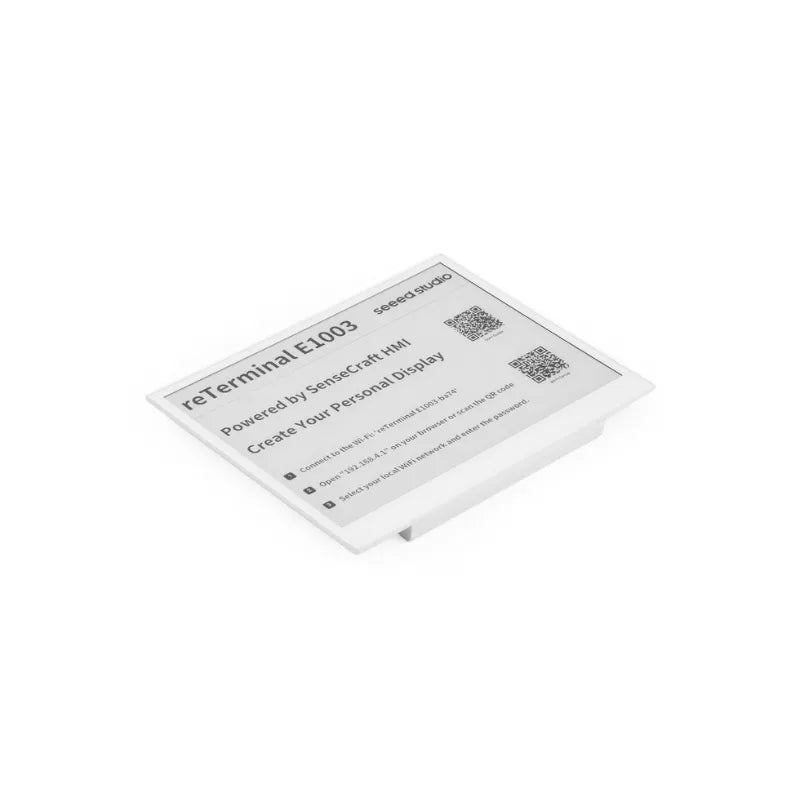

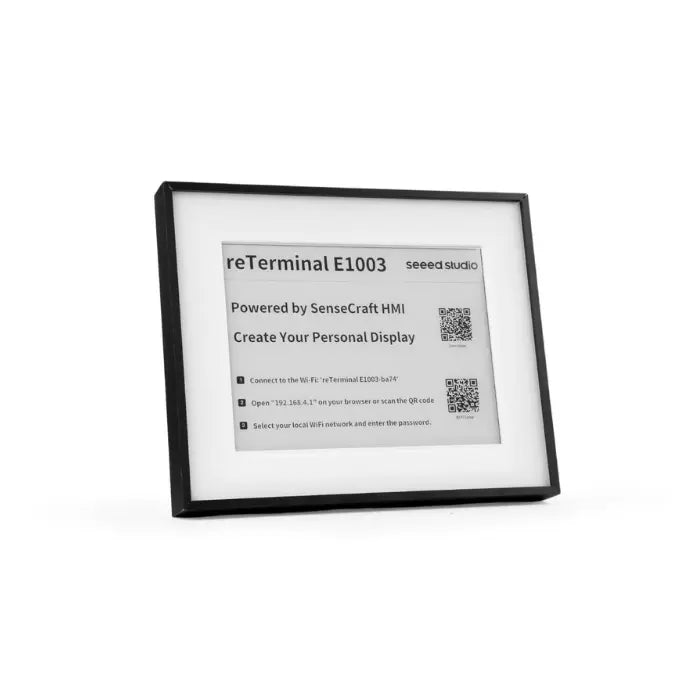

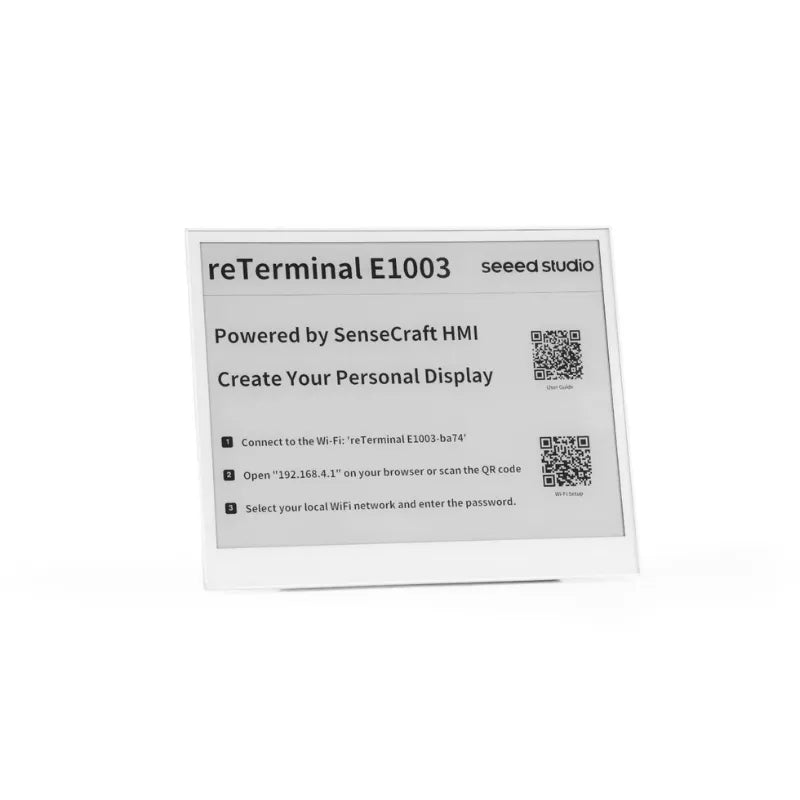

Seeed Studio reTerminal E1003 ePaper-skärm
Seeed Studio reTerminal E1003 ePaper-skärm
reTerminal E1003 är en 10,3-tums pekskärm, öppen källkod monokrom ePaper-skärm med 16 gråskalnivåer och en högupplösning på 1404×1872 pixlar, med upp till 6 månaders batteritid. Drivs av ESP32-S3 och stöder inbyggt vår SenseCraft HMI no-code UI-plattform för enkel panelskapande. Oavsett om det gäller visualisering och kontroll av smarta hem-paneler, kontorsinformationsdisplayer eller utbildningsprojekt, levererar denna färdiga pekaktiverade enhet fantastiska bilder och flexibel anpassning för att möta alla dina behov.
Funktion
Observera:
- Mindre skärmalternativ finns också tillgängliga inom reTerminal ePaper-serien, inklusive 7,5'' monokrom och 7,3'' fullfärg versioner.
- 3-sekunders fullständig uppdatering för snabbare ePaper-responsiva paneler
Med en integrerad T-CON-tidskontroller möjliggör reTerminal E1003 fullständig skärmuppdatering på bara 3 sekunder, vilket avsevärt förbättrar responsiviteten jämfört med typisk ePaper-uppdateringsprestanda. Den är idealisk för smarta hem-paneler, kontrollpaneler och dynamiska statusdisplayer som kräver snabbare visuell återkoppling med minimal fördröjning.
- Skapa interaktiva gränssnitt enkelt med SenseCraft HMI och pekstöd
reTerminal E1003 stöder direkt design och utveckling med SenseCraft HMI, vår kodfria UI-designplattform med färdiga UI-mallar för snabb skapande av instrumentpaneler. Med inbyggt pekstöd i SenseCraft HMI-firmware kan användare väcka skärmen med en enkel tryckning och navigera mellan sidor naturligt med fingerinteraktion. Istället för att bara vara en passiv ePaper-display blir reTerminal E1003 ett interaktivt kontrollcenter för smarta hem-paneler, statusinstrumentpaneler och anpassade IoT-gränssnitt.
- Skarpa bilder med 16-nivåers gråskala och högupplöst ePaper-display
Den 10,3-tums ePaper-skärmen med 1404 × 1872 upplösning och stöd för 16 nivåers gråskala ger rikare visuella detaljer jämfört med typiska monokroma ePaper-paneler. Oavsett om den visar instrumentpaneler, UI-layouts eller datavisualiseringar, ger reTerminal E1003 tydligare struktur, förbättrad läsbarhet och mer flexibilitet för informationsrika gränssnitt.
- 6 månaders batteritid för verkligt kabelfri placering
Utrustad med en inbyggd-inbyggt 3000mAh-batteri, the reTerminal E1003 kör uupp till 6 månader på en enda laddning i llågeffektsläge under ett scenario med en uppdatering per dag. Utan behov av kablage kan den enkelt monteras på väggar, skrivbord eller var som helst där instrumentpaneler och kontrollpaneler behövs.
- Flexibel hårdvaru- och mjukvaruanpassning
Med Seeed Studios omfattande OEM/ODM-expertis är reTerminal E1003 kan anpassas för att passa dina exakta behov. Oavsett om du behöver specifika sensorer, modifierade I/O-konfigurationer eller skräddarsydda UI-designs, är den byggd för att anpassas—idealisk för industriellt, utbildningsmässigt eller personligt bruk.
Specifikation
|
Produktnamn |
reTerminal E1003 |
|
Processor |
ESP32-S3 med 8MB PSRAM |
|
Lagring |
32MB Flash, stöd för Micro SD-kort |
|
Display |
10.3" Monokrom/ 16-nivå Grayscale |
|
Upplösning |
1404x1872 Pixlar |
|
Micro SD-kort |
Maximalt stöd för 32GB SD-kort, FAT32-format |
|
Trådlös anslutning |
2,4 GHz 802.11 b/g/n Wi-Fi, Bluetooth 5.0 |
|
Sensor |
Temperatur-, fuktighetssensorer |
|
Mikrofon |
Reserverad för röstinteraktionsapplikation |
|
Buzzer |
Buzzer för ljudvarning |
|
Batteri |
3000mAh |
|
Ströminmatning |
USB-C 5V/1A |
|
Mjukvara |
Standardfirmware stöder SenseCraft HMI(SenseCraft HMI) |
|
Stöd för Arduino/PlatformIO utvecklingsplattform |
|
|
Arbetstemperatur |
0-40°C |
|

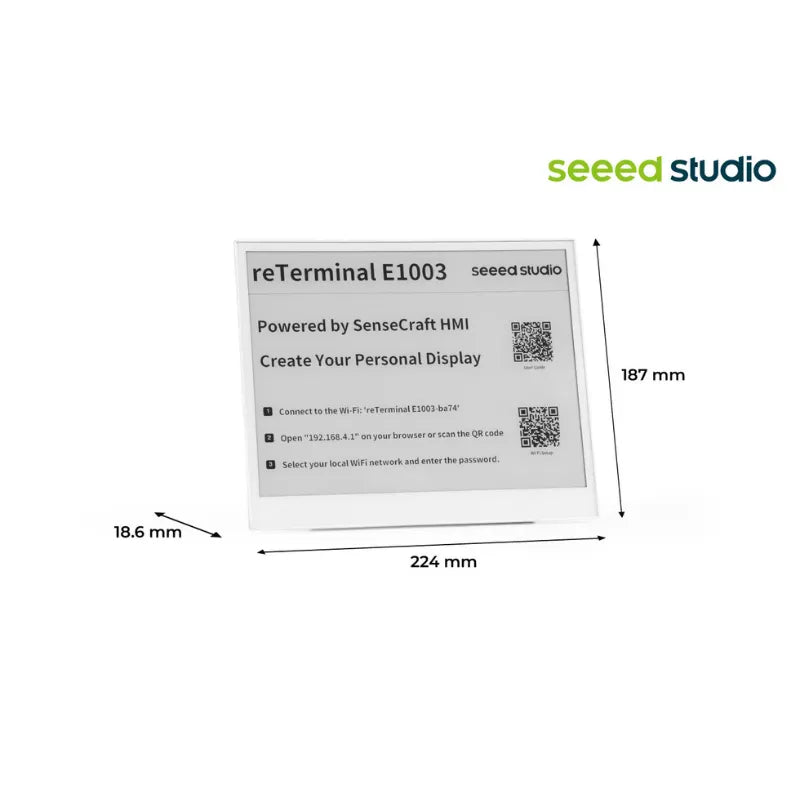

Mått |
224mm*187mm*18.6mm |
Jämförelse av ePaper-enheter
|
ePaper Devices in Comparison |
reTerminal E1001 |
reTerminal E1002 |
reTerminal E1003 |
reTerminal E1004 |
||
|
Display |
Size |
7.5'' |
7.3'' |
10.3'' |
13.3'' |
|
|
Color |
Monochrome |
Full-color |
Monochrome |
Full-color |
||
|
Grayscale |
4 |
/ |
16 |
/ |
||
|
Resolution |
800×480 |
800×480 |
1404×1872 |
1200×1600 |
||
|
Partial Refresh |
✅ |
❌ |
✅ |
❌ |
||
|
Refresh Rate |
2-5s |
15-20s |
2-3s |
Runt 20s |
||
|
MCU |
ESP32-S3 |
ESP32-S3 |
ESP32-S3 |
ESP32-S3 |
||
|
Enclosure |
Metall |
Metal |
Metal |
Metal |
||
|
SD Card Support |
✅ |
✅ |
✅ |
✅ |
||
|
Battery |
Capacity |
2000mAh |
2000mAh |
3000mAh |
5000mAh |
|
|
Monitoring |
✅ |
✅ |
✅ |
✅ |
||
|
Touch |
❌ |
❌ |
✅ |
❌ |
||
|
Expansion Interfaces |
UART & I2C |
UART & I2C |
UART & I2C & GPIO |
I2C & GPIO |
||
|
Compatible Software |
||||||
|
Certifications |
FCC/CE/TELEC/ PSE/ROHS/UKCA |
FCC/CE/TELEC/ PSE/ROHS/UKCA |
FCC/CE |
FCC/CE |
||
|
MSRP |
$69.00 |
$99.00 |
$159.90 |
$279.90 |
||

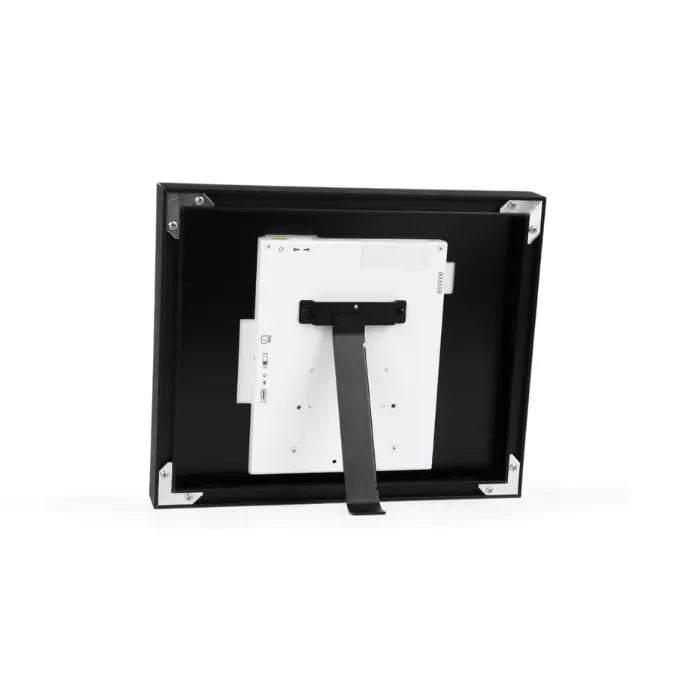

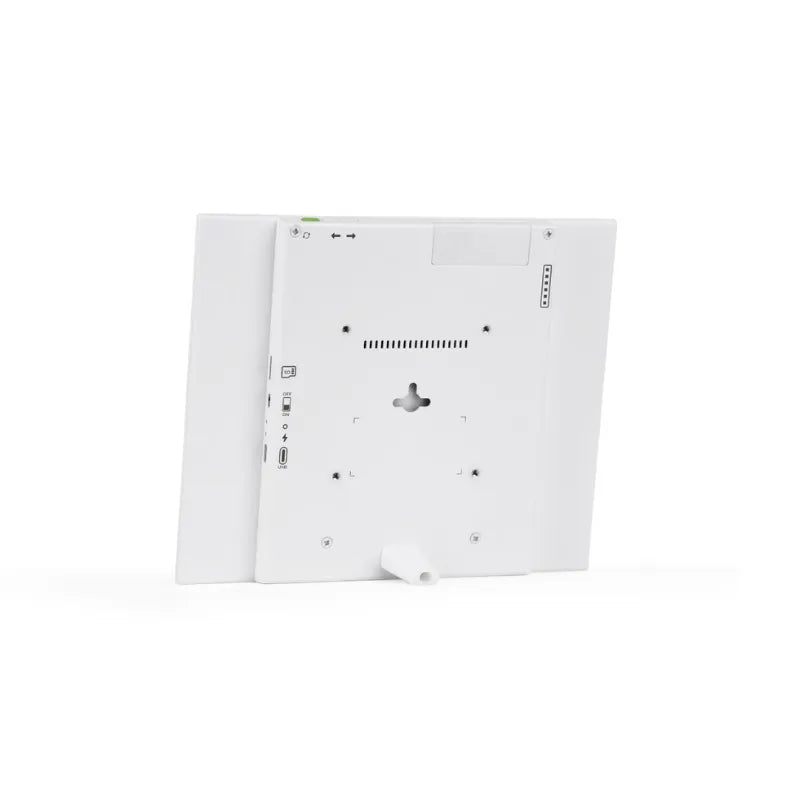

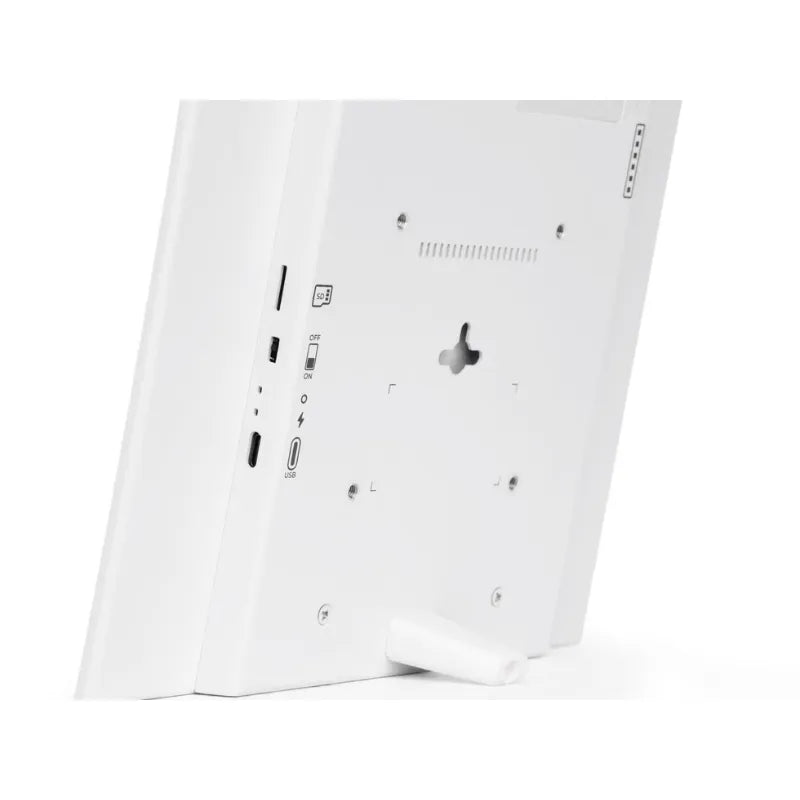

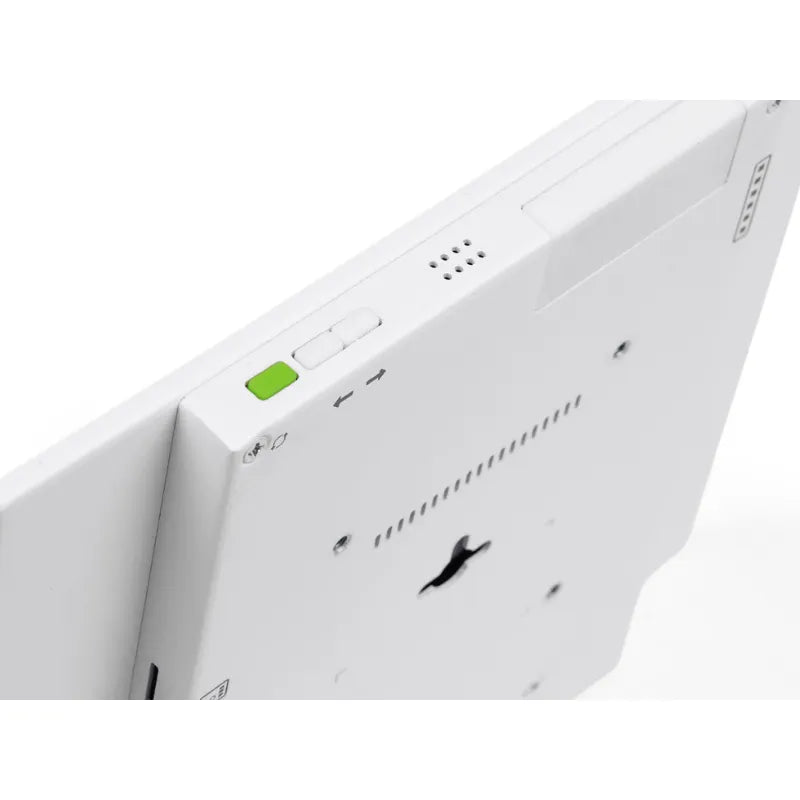

Hårdvaruöversikt
- Skärmuppdateringsknapp
- Knapp för sida upp och ner
- Wi-Fi-antenområde

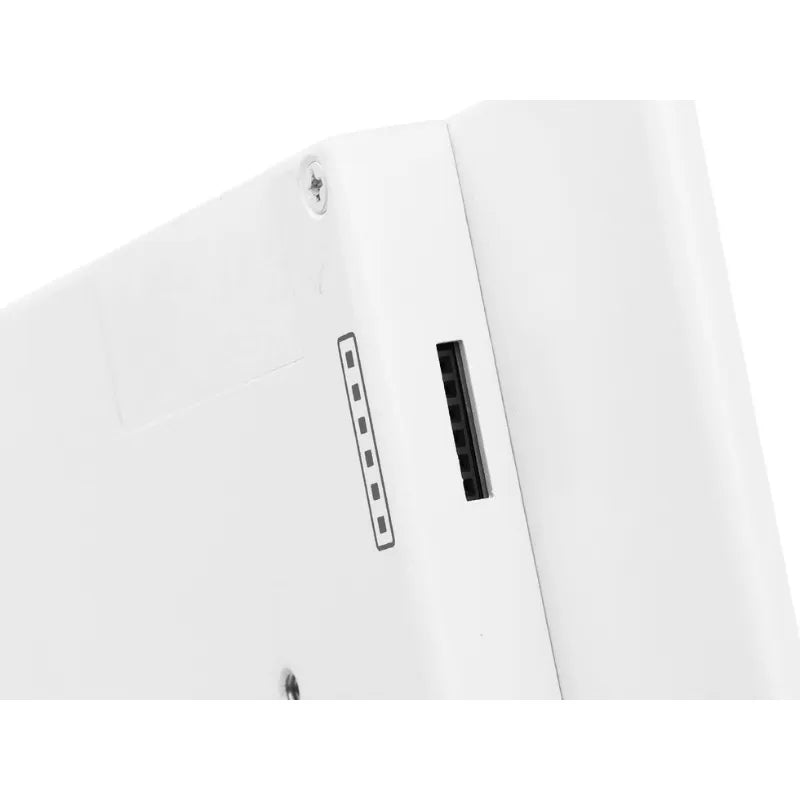

- MicroSD-kort/TF-kortplats
- Strömbrytare
- Röd ström-LED
- Grön status-LED
- USB-C data- och laddningsport
- Expansionsport
- Hål för ställmonteringsskruv
- Ställ
- Ställmonteringsskruv
Användning
- Hemautomationspaneler: Visa realtidsdata från smarta hem som temperatur, luftfuktighet och luftkvalitet via Home Assistant.
- Lågströms Monokrom elektrisk fotoram: Med SenseCraft HMI eller appen kan du enkelt ladda upp en serie foton från ditt album på distans online. Kombinerat med en stor, högupplöst monokrom e-bläckskärm, uppnår den ultralåg strömförbrukning vid bildvisning, så du behöver inte längre oroa dig för batteritiden.
- Smarta Kontorsdisplayer: Visa mötesrumsstatus, kontorsscheman eller vägledning i lågströms, alltid på ePapper-displayer.
- Detaljhandel & Offentliga Informationsdisplayer: Lågströms ePapper-skyltar för menyer, scheman eller beläggningsindikatorer med lång batteritid.
Certifiering
| HSCODE | 8543709990 |
| USHSCODE | 8517180050 |
| UPC | |
| EUHSCODE | 8543709099 |
| Ursprungsland | KINA |
Delista
|
reTerminal E1003 ePapper Display |
X1 |
|
USB Type-C Cmöjlig |
X1 |
|
3D-utskriven ställning |
X1 |
|
Skruvmejsel |
X1 |
|
Skruv |
X1 |
