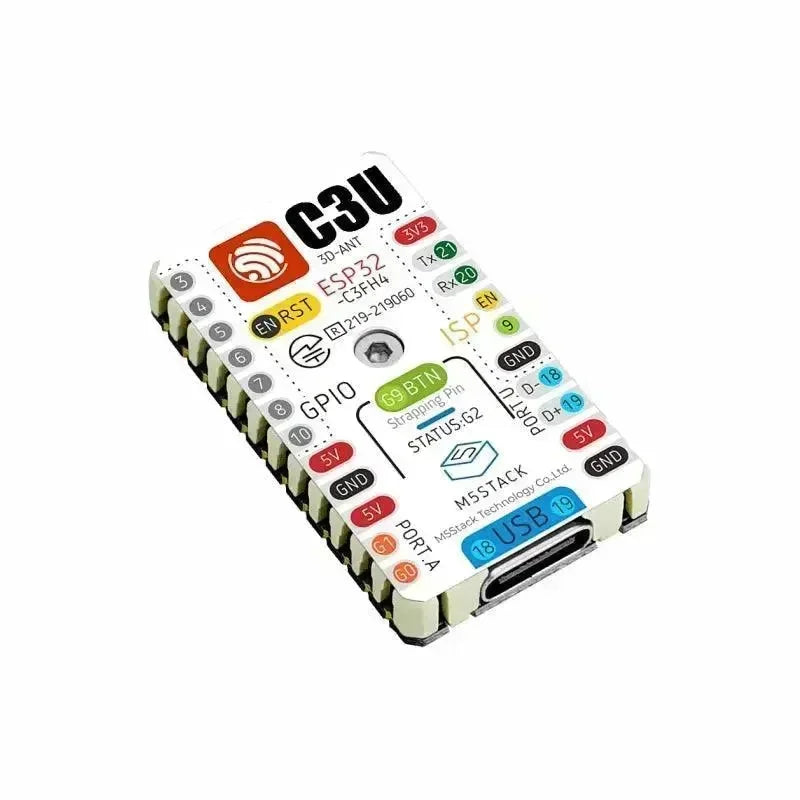

M5Stack M5Stamp C3U Mate med stift
M5Stack M5Stamp C3U Mate med stift
M5Stamp C3U är en mycket kompakt IoT-utvecklingsmodul som drivs av ESPRESSIF ESP32-C3 RISC-V mikrokontroller med Wi-Fi 5 (802.11 b/g/n) och BLE-anslutning. Designad för smarta hemanordningar, industriell automation och ett brett spektrum av inbäddade applikationer, levererar den pålitlig trådlös prestanda i ett litet format.
Utrustad med RSA-3072 säker start och AES-128-XTS flashkryptering säkerställer M5Stamp C3U hög säkerhetsnivå för anslutna miljöer. Dess hållbara plastkapsling erbjuder utmärkt värmebeständighet, vilket gör den lämplig för drift i högtemperaturindustriella miljöer.
Nyckelfunktioner:
-
Mikrokontroller: 32-bitars RISC-V ESP32-C3, upp till 160 MHz
-
Minne: 400 KB intern RAM, 4 MB Flash
-
Anslutning: Wi-Fi 5 (802.11 b/g/n), BLE
-
Säkerhet: RSA-3072 säker start, AES-128-XTS flashkryptering
-
Formfaktor: Ultra-kompakt, idealisk för inbäddade IoT-applikationer
-
Hållbarhet: Värmebeständig plastkapsling för industriella miljöer
Produktfunktioner
- FLERA STILAR:
- Tre typer av lödningsalternativ finns tillgängliga (SMT, DIP, flygtråd);
- Värmetålig plastkapsling, topp-temperatur = 230℃;
- HÖG INTEGRATION:
- M5Stamp C3 innehåller 5V->3.3V DC/DC-design, GPIOx14;
- USB Type C-port;
- Programmerbar RGB LED x1, återställningsknapp x1, knapp x1;
- 3D-antenn, som ger stabil och pålitlig trådlös kommunikation.
- UTVECKLINGSPLATTFORM:
- Arduino, ESP32-IDF (UIFlow-stöd kommer snart)
Inkluderar
- M5Stamp C3U (5 st):
- 5 x M5Stamp C3U
- 5 x Värmebeständiga klistermärken
Användningsområden
- Gör-det-själv, prototypframställning
- Industriell automation
- Smarta hem
- Bärbara enheter
- Medicinska enheter
- Konsumentelektronik
Observera: Den nyligen uppdaterade C3U har samma funktioner som C3, men skillnaden är att M5Stamp C3U saknar USB-nedladdningschip och programnedladdningsmetoden är annorlunda (C3U använder ESP32-C3:s inbyggda USB Serial för programnedladdning). Om du letar efter ett mer prisvärt projekt kan du lägga till detta i din inköpslista!
Programnedladdning/Anmärkningar
Gå in i programnedladdningsläge genom att:
1. Håll in den centrala knappen (G9) på STAMP C3U vid strömavbrott.
2. Anslut till datorn, efter att porten har identifierats framgångsrikt, bränn programmet.
USB CDC aktiverat:
Som standard är USB CDC inte aktiverat, seriell portutgång som startas av C3U kommer att skickas via UART0, om du behöver utdata via USB, vänligen använd IDE för att aktivera USB CDC innan du laddar ner programmet. (Arduino-användare kan aktivera detta via Verktyg->USB CDC on Boot-Aktiverad, IDF-användare hänvisas till ESP IDF officiell dokumentation.)
Produktjämförelse
| Modell | Master | IO antal | Knapp IO | USB-chip | USB-gränssnittsfunktion |
|---|---|---|---|---|---|
| STAMP-C3 | ESP32-C3 | 13 | G3 | CH9102 | Nedladdning / Seriell |
| STAMP-C3U | ESP32-C3 | 14 | G9 | / | Nedladdning / JTAG / CDC Seriell |
Specifikationer
| Specifikationer | Parametrar |
|---|---|
| ESP32-C3 | 32-bitars RISC-V enkärnig processor klockad till 160 MHz |
| Lagring | 384KB ROM, 400KB SRAM, 8KB RTC SRAM, 4MB FLASH |
| Wi-Fi | 2,4 GHz-band stödjer 20 MHz och 40 MHz bandbredd, IEEE 802.11 b/g/n-protokoll, datahastighet upp till 150 Mbps |
| Inspänning | 5V @ 500mA |
| HMI | Programmerbar fysisk knapp x 1, återställningsknapp för felsökning x 1, programmerbar RGB LED (SK6812) x 1 |
| USB-gränssnitt | TypeC x1 |
| Antentyp | 2.4G 3D-antenn |
| Modulens perifera gränssnittsresurser | ADC, GPIO, SPI, UART, I2C, I2S, PWM, RMT, DMA, USB seriell port, TWAI |
| IO-gränssnitt x14 | G0, G1, G3, G4, G5, G6, G7, G8, G9, G10, G18, G19, G21, G22 |
| IO-gränssnittsavstånd | 2,54 mm |
| Nettovikt | 3,8 g |
| Produktstorlek | 34 * 20 * 4,6 mm |
| Förpackningsstorlek | 85*55 mm förseglad påse (genomskinlig) |
