Waveshare 9,7-tums IPS kapacitiv pekskärm 768×1024 HDMI 10-punkters touch
Shipping within 72 hours
*Excluding pre-order items
Waveshare 9,7-tums IPS kapacitiv pekskärm 768×1024 HDMI 10-punkters touch
Produktintroduktion
Waveshare 9,7 tum 768x1024 LCD är en kompakt, högupplöst kapacitiv touchskärm byggd för skapare, ingenjörer och utbildare som behöver pålitliga HDMI-drivna bilder med responsiv multitouchinmatning. Designad kring en skarp 768×1024 IPS-panel med 178° betraktningsvinkel och 70% NTSC färgomfång återger denna skärm skarp text och rika färger oavsett om du kör ett skrivbordsgränssnitt, en anpassad HMI eller en mediespelare.
Med en härdad glaspanel med 6H ytstyvhet tål skärmen vardagshantering medan den kapacitiva touchlagret stödjer upp till 10-punkters simultantouch via USB Type-C—inga drivrutiner behövs på Raspberry Pi, Windows, Ubuntu, Kali eller RetroPie. Den kompakta porträttorienterade formen (liggande kan konfigureras via mjukvara) passar naturligt med surfplatteliknande höljen, kiosker och handhållna HMI-paneler.
Inbyggt ljud via ett 3,5 mm hörlursuttag och 4-polig kontakt gör detta till en komplett multimediaenhet. Med OSD-menykontroll för justering av ljusstyrka och kontrast samt 5V USB Type-C strömgränssnitt levererar 9,7 tum 768x1024 LCD en sömlös, allt-i-ett skärmlösning som fungerar direkt med Raspberry Pi och standard-PC utan drivrutinsinstallation.
Funktioner
9,7-tums IPS-panel, 768×1024 upplösning
- 9,7-tums IPS-skärm, 768×1024 upplösning—stående som standard, kan konfigureras till liggande via mjukvara
- 70% NTSC färgomfång, kontrastförhållande 900:1, ljusstyrka 400 cd/m²
- 178° full betraktningsvinkel säkerställer konsekvent färg och klarhet från alla riktningar
- Härdat glaspanel med 6H ytstyvhet motstår repor och dagligt slitage
- Pixelavstånd 0,192 mm (H) × 0,192 mm (V) för skarp text på typiska läsavstånd
10-punkts kapacitiv touch, drivrutinsfri
- 10-punkts kapacitiv touch (beroende på OS) via USB Type-C—ingen drivrutin krävs
- Plug-and-play på Raspberry Pi OS, Ubuntu, Kali, Retropie, Windows 7/8/10/11
- Standard HDMI videoingång; 5V USB Type-C strömgränssnitt
- OSD-meny för justering av ljusstyrka och kontrast på skärmen
- Integrerade skruvhål på basplattan för säker panelmontering
Inbyggt ljud & mångsidiga I/O
- 3,5 mm hörlursuttag för direkt ljudutgång till högtalare eller hörlurar
- 4-polig ljudkontakt för inbyggd ljudsystemintegration
- HDMI-ingång stöder alla standardvideoupplösningar
- Kompakt och lätt design lämplig för bärbara och panelmonterade installationer
- Kompatibel med Raspberry Pi 5, 4B, 3B+, Zero 2 W, Compute Module 4, Jetson Nano
Specifikationer
| Parameter | Värde |
|---|---|
| Modell | 9,7 tum 768x1024 LCD (Waveshare-26698) |
| Skärmstorlek | 9,7 tum |
| Upplösning | 768 × 1024 pixlar (stående som standard) |
| Paneltyp | IPS |
| Betraktningsvinkel | 178° |
| Färgomfång | 70% NTSC |
| Ljusstyrka | 400 cd/m² (max) |
| Kontrastförhållande | 900:1 |
| Uppdateringsfrekvens | 60 Hz |
| Visningsgränssnitt | Standard HDMI |
| Pektyp | Kapacitiv, upp till 10-punkter |
| Pekgränssnitt | USB Type-C |
| Pekpanel | Härdat glas (6H hårdhet) |
| OSD-kontroll | Ljusstyrka / Kontrast |
| Ljudutgång | 3,5 mm hörlursuttag; 4-stiftskontakt |
| Strömgränssnitt | 5V USB Type-C |
| Strömförbrukning | ~4 W |
| Driftspänning | 4,75 V – 5,25 V (typisk 5,0 V) |
| Driftström | ≥750 mA (typisk 800 mA) |

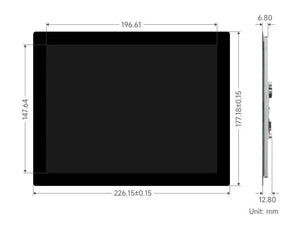

| Pekskärmsdimensioner | 177,18 (H) × 226,15 (V) mm |
| Visningsarea | 147,64 (H) × 196,61 (V) mm |
| Pixelavstånd | 0,192 (H) × 0,192 (V) mm |
| Vikt | ~570 g |
| Driftstemperatur | 0 ~ 50 °C |
| Lagringstemperatur | -20 ~ 60 °C |
Användning
Den 9,7-tums 768×1024 IPS LCD är en högkvalitativ porträttorienterad pekskärmsdisplay designad för Raspberry Pi-projekt, inbäddade system och portabla datorapplikationer. Dess kompakta 9,7-tums formfaktor och IPS-panel gör den lämplig för en rad verkliga användningsområden:
- Surfplattelikt Raspberry Pi-terminal — Bygg en självständig Raspberry Pi-surfplatta eller handhållen dator. Den porträttorienterade 768×1024-upplösningen är väl lämpad för webbsurfning, filhantering och terminalanvändning.
- Portabel mediavisare — Använd som en fristående medieskärm eller fotovisare. IPS-panelen ger breda betraktningsvinklar och exakta färger, idealiskt för att visa bilder eller videoinnehåll.
- Kiosk & interaktiv skärm — Använd som en självbetjäningskiosk eller informationspekskärm i detaljhandel, utställningar eller kontorsmiljöer. Drivrutinsfri 10-punkts touch fungerar direkt på alla större operativsystem.
- Retrospelsvisning — Anslut till en RetroPie-setup för en klassisk arkadupplevelse. Den nästan kvadratiska skärmformatet är utmärkt för vertikalt scrollande retrospel och arkadtitlar.
- Digital instrumentpanel & statuspanel — Montera som en vertikal statuspanel som visar realtids systemmetrik, IoT-sensordata eller hemautomationspaneler (t.ex. Home Assistant).
- Prototyping & utvecklingsskärm — Använd med NVIDIA Jetson Nano eller stationära datorer för UI-prototypning, inbäddad GUI-testning eller visualisering av CV (datorseende) resultat under utveckling.
- Utbildning & STEM-projekt — Perfekt för studentprojekt, kodningsbootcamps eller STEM-labb som behöver en kompakt men kapabel pekskärm för interaktiva demonstrationer och lärverktyg.
Stödda enheter
Raspberry Pi
Stöder alla Raspberry Pi-versioner inklusive Raspberry Pi 5, 4B, 3B+, Zero 2 W och Compute Module 4. Anslut HDMI-flatkabeln till skärmen och USB Type-C till Raspberry Pi:s USB-port. Kompatibla operativsystem:
- Raspberry Pi OS — 10-punkts touch, drivrutinsfri
- Ubuntu / Kali Linux — enkelpunktstouch, drivrutinsfri
- WIN10 IoT — enkelpunktstouch, drivrutinsfri
- RetroPie — drivrutinsfri spelvisning
För Raspberry Pi Zero 2 W eller modeller med Micro HDMI, använd den medföljande HDMI till Micro HDMI-adaptern. För Raspberry Pi 5, använd den medföljande HDMI-adaptern.
PC & Jetson Nano
Fullt kompatibel med standard HDMI-stationära datorer, bärbara och NVIDIA Jetson Nano (Ubuntu). Touch känns automatiskt igen på alla stödda system. Stöder:
- Windows 11 / 10 / 8.1 / 8 / 7 — 10-punkters touch, drivrutinsfri
- Jetson Nano (Ubuntu) — enkelpunktstouch, drivrutinsfri
- Valfri HDMI-enhet för endast bildskärmsutgång
För detaljerade installationsinstruktioner, besök 9.7inch 768x1024 LCD Wiki.
Enhets- & systemstöd
| Enhet | Operativsystem | Pekpunkter | Drivrutin |
|---|---|---|---|
| Raspberry Pi (alla versioner) | Raspberry Pi OS | 10-punkters | Drivrutinsfri |
| Raspberry Pi (alla versioner) | Ubuntu / Kali / WIN10 IoT | Enkelpunkt | Drivrutinsfri |
| Raspberry Pi (alla versioner) | RetroPie | — | Drivrutinsfri |
| Jetson Nano | Ubuntu | Enkelpunkt | Drivrutinsfri |
| PC / Laptop | Windows 11/10/8.1/8/7 | 10-punkters | Drivrutinsfri |
Paketlista
- 9,7-tums 768x1024 LCD ×1
- HDMI-flatkabel (~1 m) ×1
- USB-A till USB-C-kabel (~1 m) ×1
- USB till Type-C-adapter (Typ C) ×1
- USB till Type-C-adapter (Typ B) ×1
- HDMI-adapter ×1
- HDMI till Micro HDMI-adapter ×1
- Skruvpaket ×1
Vanliga frågor
Kräver denna skärm några drivrutiner?
Nej. 9,7-tums 768x1024 LCD är helt drivrutinsfri på alla stödda plattformar. Anslut HDMI-kabeln för video och USB Type-C-kabeln för touch—skärmen känns igen direkt av Raspberry Pi OS, Windows, Ubuntu, Kali och RetroPie.
Vad är standardorienteringen? Kan jag byta till liggande?
Standardorienteringen är stående (768×1024). För att byta till liggande läge på Raspberry Pi, redigera /boot/config.txt och lägg till parametern display_rotate. På Windows används skärmroteringsinställningen i kontrollpanelen. Stående läge är idealiskt för surfplatteliknande HMI-applikationer; liggande är enkelt att konfigurera för widescreen.
Vilken strömadapter behövs?
Skärmen kräver en 5V / ≥750 mA USB Type-C strömadapter (typiskt 800 mA). Strömadaptern ingår inte i paketet. För pålitlig drift, använd en kvalitetsladdare på 5V/2A med USB-C. Överskrid inte 5,25 V för att undvika skador.
Hur många pekpunkter stöder den?
Upp till 10 samtidiga pekpunkter stöds på Raspberry Pi OS och Windows 7/8/10/11. På Ubuntu, Kali och WIN10 IoT stöds enkelpunktstouch. RetroPie stödjer användning av skärmen utan touch.
Kan jag ansluta denna till en Raspberry Pi Zero 2 W?
Ja. Använd den medföljande HDMI till Micro HDMI-adaptern för att ansluta HDMI-flatkabeln till Raspberry Pi Zero 2 W. För USB-touch, anslut USB-A till USB-C-kabeln från skärmen till Zero 2 W med en USB-microadapter (ingår ej).
Finns det ljudutgång?
Ja. Skärmen har en 3,5 mm hörlursutgång för direkt ljudutgång och en 4-polig ljudkontakt för inbyggd integration. Ljudet skickas vidare via HDMI från källanheten.
Kan jag montera denna skärm i en panel eller kapsling?
Ja. Basplattan har integrerade skruvhål för säker panelmontering. Kompatibla Waveshare-höljen och stativ finns att köpa separat. Inget stativ ingår i standardpaketet.
