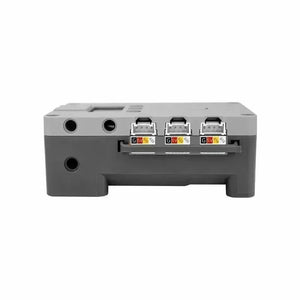

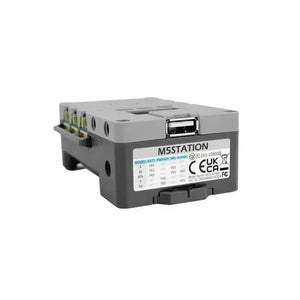

De M5Station-485 is een multifunctionele industriële programmeerbare embedded Internet of Things (IoT) ontwikkelingskit, met de Espressif ESP32 System on Chip (SoC). Het is uitgerust met een geïntegreerde Wi-Fi-oplossing en een dual-core low-power Xtensa® 32-bit LX6 microprocessor, die werkt met een maximale hoofdfrequentie van 240 MHz. De M5Station-485 biedt robuuste prestaties die geschikt zijn voor een breed scala aan toepassingen.

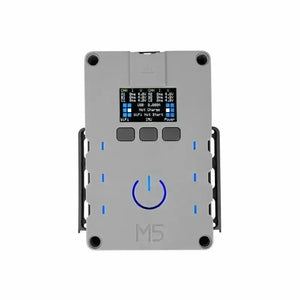

De M5Station-485 is uitgerust met 16 megabyte FLASH-geheugen en beschikt over een 1,14-inch full-color HD IPS-display met een resolutie van 240x135 pixels, wat zorgt voor een levendige en intuïtieve Human-Machine Interface (HMI). Het apparaat bevat een fysiek toetsenbord naast verschillende randapparaten, waaronder drie programmeerbare toetsen en zeven programmeerbare RGB-LED's, die samen de gebruikerservaring verbeteren en naadloze interactie met het apparaat mogelijk maken.
De M5Station-485 biedt een verscheidenheid aan voedingsopties, waaronder USB Type-C, PWR485 en een externe batterij, met een batterij-aansluiting gereserveerd op het bord. De geïntegreerde boost DC/DC-converter met hoge vermogensdichtheid, SCT12A0DHKR, garandeert een stabiele werking, zelfs binnen complexe toepassingen. Dit apparaat is daardoor een optimale oplossing voor industriële besturingssystemen, intelligente gebouwen, multi-channel data-acquisitienodes en prototypingtoepassingen.
HMI:
Stroomvoorziening:
-
Invoer:
-
Uitvoer:
-
Elke interface (6 Grove, 1 USB-A) wordt elektronisch in- en uitgeschakeld door SGM2553D.
-
INA3221 voor spanning/stroom acquisitie voor Grove interfaces, en INA199 voor de huidige acquisitie voor de USB-A
-
Geïntegreerde boost DC/DC-converter met hoge vermogensdichtheid SCT12A0DHKR
-
Laag energieverbruik:
Havenontwerp:
-
6-weg Grove-uitbreidingsinterface
-
PWR485 interface (4-draad - VH3.96)
-

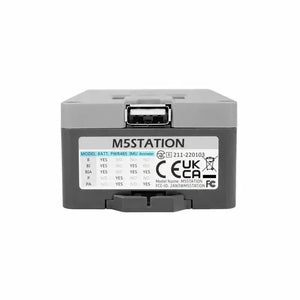

USB Type-A voeding uitgang alleen, geen signaalpinnen
Mechanisch ontwerp:
-
Vanaf het spoor
-
Magneet
-

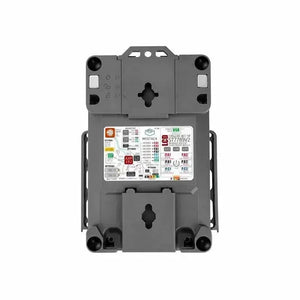

Muurbevestiging
-
Schroeven
-
Lintje
Programmering ontwikkeling:
-
Ondersteunt UIFlow grafisch programmeerplatform, scripting, compile-vrij, cloud push
-
Volledig compatibel met Arduino, ESP32-IDF, en andere gangbare ontwikkelingsplatforms.
-
Steun GratisRTOS, met de hulp van dual-core en multitaskingmechanismen, efficiënte organisatie van taaklogica, optimaliseer de uitvoerings efficiëntie van het programma.
Energiebeheer
Operatie:
Aanzetten: Klik op de centrale aan/uit-knop.
Uitschakelen: Houd de centrale aan/uit-knop 4 seconden ingedrukt.
Aanbevolen artikelen
Arduino IDE-installatie
M5Stack Beginner: omgeving instellen
M5Stack Beginner: Arduino-bibliotheekbeheer
M5Stack Beginner: M5Burner Branden
Erbij betrekken
-
1x M5Station-485
-
1x Type-C USB (100cm)
-
1x HEX-sleutel
Toepassingen
Specificatie
| Specificatie |
Parameters |
| ESP32-D0WDQ6-V3 |
240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi |
| Flash |
16MB |
| USB-voeding |
5V@1A |
| RS485-voeding |
9~24V@1A |
| Koppel |
Type-C * 1, GROVE (I2C+I/0+UART) * 6, USB op volledige grootte Type-A (OUTPUT), PWR485 |
| LED's |
SK6812*7 |
| Drukknoppen |
Aan/uit-knop, fysieke knop \ 3 |
| IPS LCD-scherm |
1.14"@240*135 ST7789V2
|
| RTC |
BM8563 |
| PMU |
AXP192 |
| Spanning/stroomcollector |
INA3221 + INA199 |
| USB-chips |
CH9102F |
| Stap-omlaag chips |
SY8303 |
| DC/DC-boost |
SCT12A0DHKR |
| Stroomverdeler schakelaar |
SGM2553D |
| Antenne |
2.4G 3D-antenne |
| Bedrijfstemperatuur |
0°C tot 60°C |
| Basisschroefspecificatie |
M2*8 schroef met binnenzeskant en kop |
| Interne PCB gereserveerde interface |
Batterijinterface (Specificatie: 1,25 mm-4P) USB-lijninterface (Specificatie: 1,25 mm-4P) |
| Netto gewicht |
63.1g |
| Bruto gewicht |
108.1g |
| Productafmetingen |
92x64,5x35mm |
| Pakketgrootte |
104,5 x 70,5 x 50 mm |
| Materiaal behuizing |
ABS+PC |
