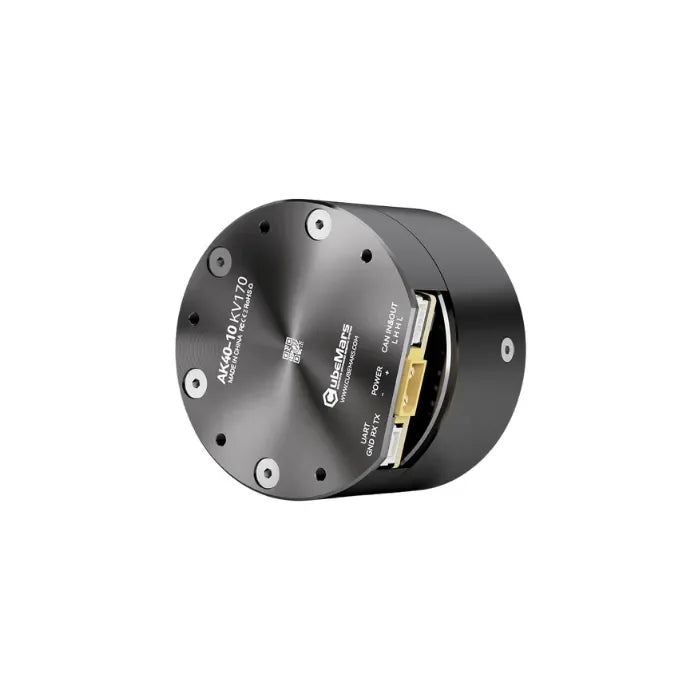

CubeMars AK40-10 Kompakti Korkeavääntömomenttinen Harjaton DC-moottori
Need it faster? Contact us via phone or email for expedited delivery.
Popular items sell out fast. Pre-order now and we'll restock & ship from Germany within 5-10 working days.
CubeMars AK40-10 Kompakti Korkeavääntömomenttinen Harjaton DC-moottori
CubeMars AKSeries Moduuliohjaimen Käyttöopas
⚙️ The CubeMars AK40-10 Toimilaite Moottori on kompakti korkean väännön voimayksikkö suunniteltu tarkka robotiikka, automaatio ja liikkuvuus. Tämä edistynyt toimilaite yhdistää korkean tehokkuuden BLDC-moottori kanssa planeettavaihde, tarjoten poikkeuksellinen vääntö, tasainen liike ja luotettavuus vaativissa sovelluksissa.
🔧 Kolme yhdessä toimilaite: integroitu BLDC-moottori, planeettavaihde ja FOC-ajuri kompaktissa, tehokkaassa suorituskyvyssä robotiikassa ja automaatiossa.
✨ Keskeiset ominaisuudet
💪 Korkea vääntömomentti: Tuottaa jopa 4,1 N·m huippuvääntömomentin, ihanteellinen jalkaroboteille, eksoskeletoneille ja AGV:ille. Todellinen korkean väännön BLDC-moottori vaativiin tehtäviin.
📏 Kompakti & Kevyt: Painaa vain 200 g, mahtuu ahtaisiin tiloihin ilman tehon menetystä. Täydellinen kompakti harjaton tasavirtamoottori mobiilialustoille.
🎮 Monipuoliset ohjaustilat: Tukee servon ohjausta ja liikkeen ohjausta CAN/UART-väylän kautta. Joustava BLDC-servomoottori dynaamisiin sovelluksiin.
🔇 Hiljainen & Tasainen toiminta: Optimoitu vaihteiston muotoilu takaa matalan melutason (50 dB) ja tärinättömän liikkeen. Ihanteellinen tarkkuus- ja hiljaisuusjärjestelmiin.
🎯 Korkea tarkkuus: Saavuttaa 0,1° sijoitustarkkuuden 14-bittisellä magneettikooderilla. Erinomainen hienoon liikkeen ohjaukseen ja palautteistojärjestelmiin.
📐 Tekniset tiedot
| Määritys | Arvo | Määritys | Arvo |
|---|---|---|---|
| Sovellus | Jalkaiset robotit, eksoskeleton, AGV | Huippuvääntö (Nm) | 4.1 |
| Ajoitusmenetelmä | FOC | Huippuvirta (ADC) | 7.3 |
| Käyttölämpötila | -20°C ~ 50°C | Tyhjäkäyntinopeus (rpm) | 435 |
| Käämitystyyppi | Delta | KV-vakio (rpm/V) | 170 |
| Eristystaso | Luokka C | KT (Nm/A) | 0.056 |
| Korkeajänniteeristys | 500V 5mA/2s | KE (V/krpm) | 5.88 |
| Eristysvastus | 500V 10MΩ | Vaihevastus (mΩ) | 978 |
| Kolikkopelit | 24 | Induktanssi (μH) | 465 |
| Napaparit | 14 | Rottorin hitausmomentti (g·cm²) | 540 |
| Vähennysuhde | 10:1 | Aikavakio (ms) | 2.2 |
| Takaisinkytkentävääntö | Ei mitään | Vääntömassa (Nm/kg) | 20.5 |
| Välys (kaarisekunti) | 18 | Moottorin vakio (Nm/√W) | 0.0568 |
| Lämpötila-anturi | NTC MF51B | CAN/UART-liitin | A1257WR-S-3P |
| Melutaso (dB) | 50 | Virtaliitin | XT30PW-M |
| Dynaaminen kuorma Cr(N) | 2810 | Staattinen kuorma Cor(N) | 2760 |
| Kooderin tyyppi | Magneettinen | Resoluutio | 14 bittiä |
| Nimellisjännite | 24V | Nimellisvääntö (Nm) | 1.3 |
| Nimellisnopeus (rpm) | 370 | Nimellisvirta (ADC) | 2.7 |
| Enkooderit | 1 | Paino (g) | 200 |
🔌 Plug & Play -integraatio: Sisäänrakennettu 14-bittinen absoluuttinen enkooderi, 24V-ajuri ⚡, CAN- & UART-portit 📡🛠️ ja avoin lähdekoodi -ohjelmisto 🧑💻 nopeaan käyttöönottoon. Ihanteellinen robotiikkaan, AGV:ihin 🚀 ja puettaviin eksoskeletoneihin.
🚀 Sovellukset
- 🏭 Teollisuusautomaatio
- 🤖 Robotiikka & eksoskeletonit
- 🔄 Liikkeenohjausjärjestelmät
- 💪 Kompaktit korkean väännön projektit
🧠 CubeMars AK40-10 on insinöörien ensisijainen valinta, kun haetaan korkeaa vääntöä, tarkkuutta ja luotettavuutta kompaktissa toimilaitteessa. Sen edistynyt BLDC-moottorisuunnittelu ja integroitu vaihteisto tarjoavat vertaansa vailla olevan suorituskyvyn mobiili- ja kiinteissä järjestelmissä.
