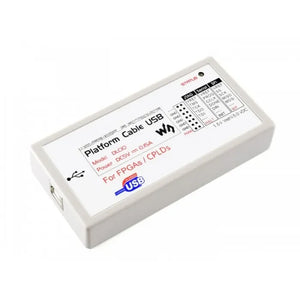

Waveshare Platform Cable USB-Programmierer und -Debugger für Xilinx-Geräte

Artikelnummer: Waveshare-6530
Angebotspreis 37,64 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Zur Wunschliste hinzufügen
Waveshare Platform Cable USB-Programmierer und -Debugger für Xilinx-Geräte

Waveshare Platform Cable USB-Programmierer und -Debugger für Xilinx-Geräte

37,64 €

Beschreibung

Der Waveshare Platform Cable USB Programmer & Debugger für Xilinx-Bausteine ist ein praktisches Xilinx-FPGA- und CPLD-Programmierkabel für die In-Circuit-Konfiguration, -Programmierung und das Debugging. Es ist als USB-kompatibles Platform Cable für die Arbeit mit einer Vielzahl von Xilinx-Bausteinen ausgelegt und eignet sich daher für FPGA-Entwicklung, CPLD-Programmierung, Hardwareverifizierung und die Inbetriebnahme von Entwicklungsplatinen.

Dieses Platform Cable USB verwendet eine CY7C68013A + FPGA-Hardwarelösung und unterstützt die Verbindungsmethoden JTAG, Slave Serial und SPI. Für Ingenieure, Studierende und Embedded-Entwickler, die mit Xilinx ISE, FPGA-Laboren, CPLD-Projekten und Programmieraufgaben in der Produktion arbeiten, bietet dieser Waveshare-Xilinx-Programmierer und -Debugger einen zuverlässigen und flexiblen Workflow.

Funktionen

  • Platform-Cable-USB-Programmiergerät für die In-Circuit-Konfiguration und -Programmierung von Xilinx-Bausteinen.
  • CY7C68013A + FPGA-Lösung, kompatibel mit dem ursprünglichen Xilinx-Platform-Cable-USB-Workflow.
  • Unterstützt die Download-Modi JTAG, Slave Serial und SPI.
  • Geeignet für FPGA-Programmierung, CPLD-Debugging und Arbeiten zur Inbetriebnahme von Hardware.
  • Kompatibel mit Xilinx-ISE-Softwareumgebungen und zugehörigen Treiber-Workflows.
  • Kompaktes Programmierkit mit mehreren Kabeln und Adaptern für verschiedene Schnittstellen von Zielplatinen.

Spezifikationen

Artikel Details
Produkttyp Platform Cable USB-Programmiergerät und -Debugger
Kernlösung CY7C68013A + FPGA
Host-Schnittstelle USB
Unterstützte Modi JTAG, Slave Serial, SPI
Zielbereich Xilinx-FPGAs, CPLDs und zugehörige programmierbare Bausteine
Typische Software Xilinx ISE und zugehörige Kabeltreiberumgebung

Anwendungen

  • Xilinx-FPGA-Entwicklung für Konfiguration, Debugging und wiederholte Programmierung während der Prototypenentwicklung.
  • CPLD-Programmierung und Designverifizierung in Labor- oder Entwicklungsumgebungen.
  • Inbetriebnahme von Leiterplatten und Hardware-Debugging für kundenspezifische Designs mit programmierbarer Logik.
  • Lehre und Schulungen für digitales Design, Logikentwicklung und FPGA-Kurse.
  • Produktionsprogrammierung unterstützter Xilinx-basierter Zielboards und Systeme.

Produktliste

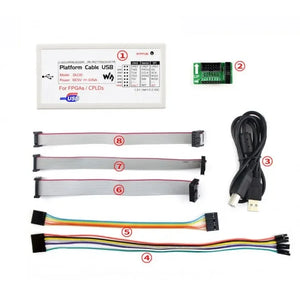

  1. Platform Cable USB Haupteinheit x1
  2. JTAG-Adapter x1
  3. USB-Kabel x1
  4. Kabel von 8-poliger Stiftleiste auf 7 getrennte Anschlüsse x1
  5. Kabel von 8-poligem Stiftleistenstecker auf 6-poligen Stiftleistenstecker x1
  6. 14-poliges JTAG-Kabel (Rastermaß 2,54 mm) x1
  7. 14-poliges JTAG-Kabel (Rastermaß 2 mm) x1
  8. 10-poliges JTAG-Kabel (Rastermaß 2,54 mm) x1

Lieferumfang des Waveshare Platform Cable USB

Weitere Inhalte

LED-Status
Rot: USB verbunden
Gelb: USB verbunden und Vref vom Zielboard mit Strom versorgt

Anschluss
Verbinden Sie den Programmer über USB mit dem PC. Für das Zielboard stellt der Platform Cable USB die Schnittstellen JTAG, Slave Serial und SPI bereit.

Pinbelegung des Waveshare Platform Cable USB für JTAG, Slave Serial und SPI

Wichtiger Hinweis zur Verkabelung
Stellen Sie sicher, dass VCC und GND korrekt angeschlossen sind, um eine Beschädigung des Platform Cable USB zu vermeiden.

Ressourcen

FAQ

Mit welchen Geräten kann dieses Platform Cable USB verwendet werden?
Er wurde für die Programmierung und Fehlersuche bei Xilinx-FPGAs und CPLDs entwickelt und ist für Konfigurationsabläufe im Schaltkreis vorgesehen.

Welche Verbindungsmodi werden unterstützt?
Dieser Programmer unterstützt die Schnittstellen JTAG, Slave Serial und SPI zum Anschluss an das Zielboard.

Wird dafür ein separater Treiber benötigt?
Normalerweise ist der Treiber in der Xilinx-ISE-Software enthalten. Wenn das Gerät nicht korrekt erkannt wird, stellt Waveshare außerdem ein manuelles Treiberinstallationspaket und entsprechende Installationshinweise bereit.

Was sollte ich überprüfen, wenn das Kabel unter Windows 10 nicht erkannt wird?
Lesen Sie die im Ressourcenbereich verlinkte Installationsanleitung für Platform Cable USB II, die Schnellinstallationsanleitung für Windows 10 und das manuelle Treiberinstallationspaket.

Was ist der wichtigste Sicherheitshinweis zur Hardware?
Stellen Sie sicher, dass VCC und GND korrekt angeschlossen sind, bevor Sie das Zielboard verbinden. Andernfalls kann der Programmer beschädigt werden.
