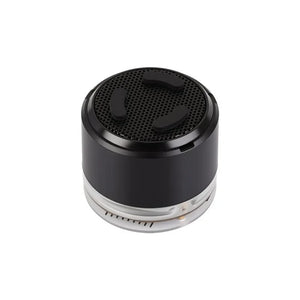

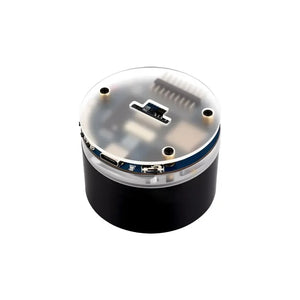

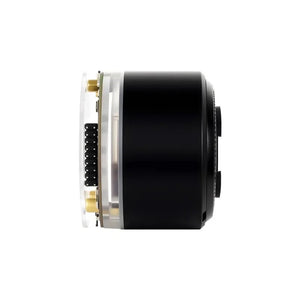

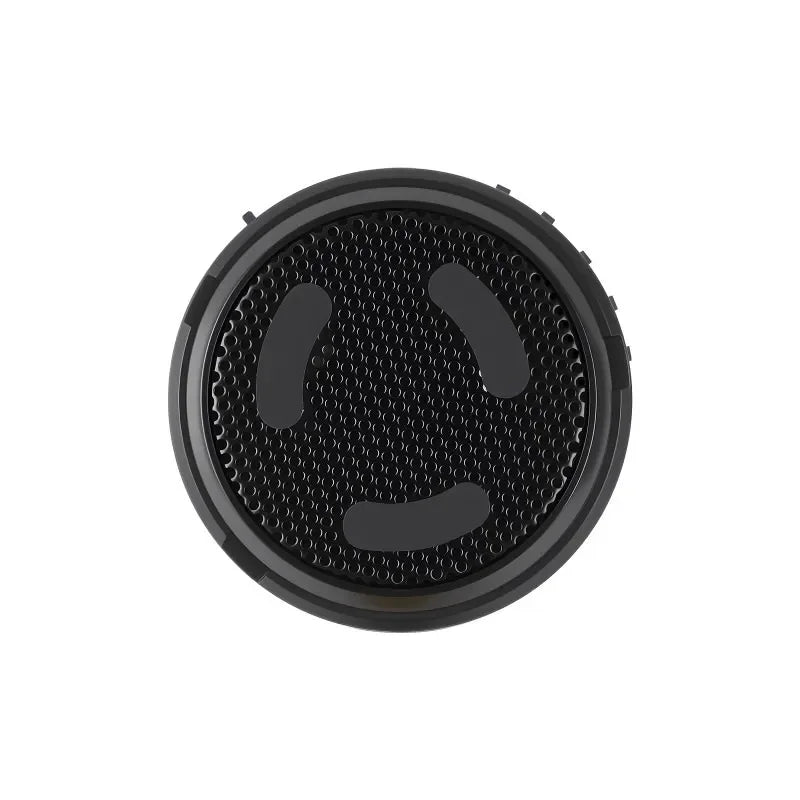

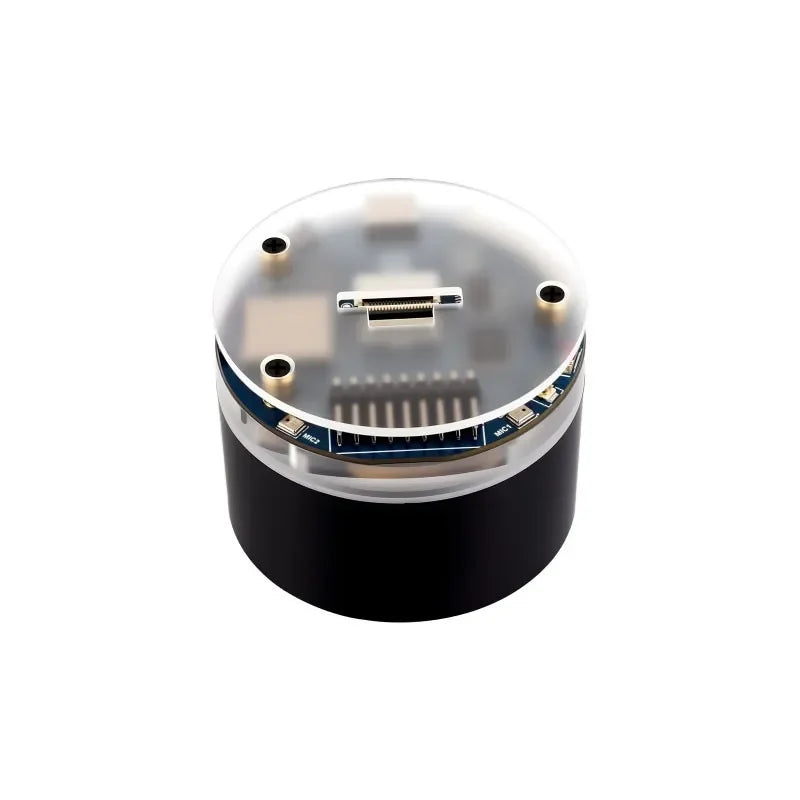

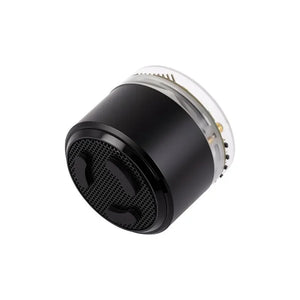

Waveshare ESP32-S3-AUDIO-Board white background front view
Waveshare ESP32-S3-AUDIO-Board white background angled view
Waveshare ESP32-S3-AUDIO-Board white background rear view
Waveshare ESP32-S3-AUDIO-Board white background side view
Waveshare ESP32-S3-AUDIO-Board white background package view
Waveshare ESP32-S3-AUDIO-Board white background top view
Waveshare ESP32-S3-AUDIO-Board white background accessory view
Waveshare ESP32-S3-AUDIO-Board white background front view
Waveshare ESP32-S3-AUDIO-Board white background angled view
Waveshare ESP32-S3-AUDIO-Board white background rear view
Waveshare ESP32-S3-AUDIO-Board white background side view
Waveshare ESP32-S3-AUDIO-Board white background package view
Waveshare ESP32-S3-AUDIO-Board white background top view
Waveshare ESP32-S3-AUDIO-Board white background accessory view

Waveshare ESP32-S3-AUDIO-Board AI-Smart-RGB-Lautsprecher-Entwicklungsboard mit Akku

Artikelnummer: Waveshare-32184
Type: With Battery
Angebotspreis 19,90 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Zur Wunschliste hinzufügen
Waveshare ESP32-S3-AUDIO-Board white background front view

Waveshare ESP32-S3-AUDIO-Board AI-Smart-RGB-Lautsprecher-Entwicklungsboard mit Akku

Beschreibung

Waveshare ESP32-S3-AUDIO-Board AI Smart RGB Speaker Dev Board with Battery ist ein auf dem ESP32-S3 basierendes Entwicklungsboard für intelligente KI-Lautsprecher mit 2,4-GHz-WLAN und Bluetooth 5 LE. Es integriert 16 MB Flash, 8 MB PSRAM, ein Dual-Digitalmikrofon-Array, Lautsprecherausgabe, 7 umlaufende RGB-LEDs, TF-Kartenunterstützung, eine Echtzeituhr und Batterielademanagement sowie integrierte Schnittstellen für externe LCD-Displays und DVP-Kameras. Dadurch eignet es sich hervorragend für KI-Lautsprecher, Sprachinteraktionsterminals, Audioprojekte, HMI-Bildschirmanwendungen und Multimedia-Prototyping.

Funktionen

  • ESP32-S3R8-Controller mit Dual-Core-Xtensa-LX7-Architektur und einer Taktfrequenz von bis zu 240 MHz.
  • Großer integrierter Speicher mit 16 MB externem Flash und 8 MB PSRAM für anspruchsvollere Audio-, GUI- und KI-Anwendungen.
  • Dual-Digitalmikrofon-Array mit Unterstützung für Rauschunterdrückung und Echokompensation bei Sprachinteraktionsprojekten.
  • Lautsprecherfertige Audiotechnik mit ES8311 und ES7210 für Audioeingabe und -ausgabe.
  • 7 umlaufende RGB-LEDs für programmierbare Beleuchtungsrückmeldungen und visuelle Interaktion.
  • Unterstützung für externe Displays und Kameras über die integrierten LCD- und DVP-Kameraschnittstellen.
  • TF-Kartenunterstützung zur lokalen Speicherung und Wiedergabe von Audiodateien.
  • Batterieladung und Energiemanagement für mobile Anwendungen mit geringem Energieverbrauch.

Spezifikationen

Spezifikation Details
Modell ESP32-S3-AUDIO-Board
Controller ESP32-S3R8
CPU Dual-Core Xtensa 32-Bit LX7, bis zu 240 MHz
Drahtlos 2,4-GHz-WLAN und Bluetooth 5 LE
Speicher 16 MB Flash, 8 MB PSRAM
Audioeingabe Dual-Digitalmikrofon-Array mit ES7210
Audioausgabe ES8311- und Lautsprecherschnittstelle
Beleuchtung 7 umlaufende RGB-LEDs
Speichererweiterung TF-Kartensteckplatz
Echtzeituhr PCF85063
Display-Erweiterung SPI-LCD-Schnittstelle über FPC und Stiftleiste
Kameraerweiterung DVP-Kameraschnittstelle
Batterie Unterstützung für 3,7-V-Lithiumbatterien mit Lademanagement
Schnittstellen USB Typ-C, LCD-Schnittstelle, Kameraschnittstelle, I2C, Lautsprecheranschluss, Batterieanschluss

Anwendungen

  • KI-Lautsprecherentwicklung mit lokalen Mikrofonen, Lautsprecherausgabe und programmierbarem RGB-Feedback.
  • Sprachinteraktionsterminals für Aktivierungswort-, Spracherkennungs- sowie Nahfeld- oder Fernfeld-Sprachprojekte.
  • HMI-Bildschirmanwendungen durch Kombination der Platine mit kompatiblen Waveshare-LCD-Modulen.
  • Multimediaprojekte mit Kameraunterstützung mithilfe der integrierten DVP-Kameraschnittstelle.
  • Mobile Audiogeräte und Geräte zur intelligenten Steuerung, die über das integrierte Batteriemanagementsystem mit Strom versorgt werden.

Produktliste

  • ESP32-S3-AUDIO-Board x1
  • Lithiumbatterie x1

Weitere Inhalte

Hardwareübersicht des Waveshare ESP32-S3-AUDIO-Boards

Die offizielle Hardwareübersicht zeigt den ESP32-S3R8, ES7210, ES8311, den TF-Steckplatz, das Batterielademanagement, die Echtzeituhr, die Option für eine externe Antenne, die LCD-Schnittstelle, die DVP-Kameraschnittstelle und die 7x Surround-RGB-LEDs. Diese Kombination macht die Platine flexibler als ein einfaches Audio-Breakout-Board.

Schnittstellendefinition des Waveshare ESP32-S3-AUDIO-Boards

Die offizielle Schnittstellendefinition ist besonders nützlich, wenn Sie kompatible Waveshare-LCD-Module, SPI-Displays sowie OV2640- oder OV5640-Kameras anschließen oder die Pins für Lautsprecher, TF-Karte und LCD in ein maßgefertigtes Gehäuse integrieren möchten.

Abmessungen des Waveshare ESP32-S3-AUDIO-Boards

LCD- und Kameraunterstützung des Waveshare ESP32-S3-AUDIO-Boards

Ressourcen

FAQ

Kann diese Platine mit externen LCDs und Kameras verbunden werden?
Ja. Die Platine bietet eine LCD-Schnittstelle, die mit mehreren Waveshare-Displaymodulen kompatibel ist, sowie eine DVP-Kameraschnittstelle für kompatible Kameramodule, beispielsweise auf Basis von OV2640 und OV5640.

Eignet sie sich für Spracherkennungs- und KI-Lautsprecherprojekte?
Ja. Das offizielle Design umfasst ein duales digitales Mikrofonarray, ES7210, ES8311, einen Lautsprecheranschluss und RGB-Beleuchtung und eignet sich damit für Sprachinteraktion und die Entwicklung von KI-Lautsprechern.

Kann sie mit einer Batterie betrieben werden?
Ja. Dieser SKU enthält eine Lithiumbatterie, und die Platine verfügt außerdem über ein Batterielademanagement für die mobile Entwicklung und Prüfung.
