Seeed Studio XIAO ESP32C3 RISC-V Wi-Fi BLE 5.0 mit Akku-Ladeunterstützung

Artikelnummer: Seeed-113991054
Angebotspreis 7,88 €
incl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Zur Wunschliste hinzufügen
Seeed Studio XIAO ESP32C3 WIFI Dev Board - OpenELAB

Seeed Studio XIAO ESP32C3 RISC-V Wi-Fi BLE 5.0 mit Akku-Ladeunterstützung

7,88 €

 Seeed Studio XIAO ESP32C3 – Kompaktes IoT-Entwicklungsboard mit RISC-V

Das XIAO ESP32C3 ist ein ultrakompaktes Entwicklungsboard auf Basis des Espressif ESP32-C3-Dual-Mode-WLAN-/Bluetooth-Chips mit einer leistungsstarken 32-Bit-RISC-V-CPU. Dank seiner leistungsfähigen HF-Funktionen unterstützt es IEEE 802.11 b/g/n WLAN und Bluetooth 5 (BLE) für zuverlässige drahtlose Kommunikation.

Ausgestattet mit einer externen Antenne zur Verstärkung der Signalstärke in anspruchsvollen IoT-Umgebungen.

Klein, aber leistungsstark Dank seiner eleganten Bauform und des einseitigen SMT-Designs eignet sich das Board perfekt für Anwendungen mit begrenztem Platzangebot.

Schnittstellen-Highlights

  • 11 digitale I/O-Pins zur PWM-Steuerung

  • 3 analoge I/O-Pins für ADC-Messungen

  • Unterstützt UART, I2C, SPI und weitere serielle Schnittstellen

  • Integrierter Reset-Taster und Taster für den Bootloader-Modus zum einfachen Flashen



Funktionen

Leistungsstarker Hauptprozessor Angetrieben vom ESP32-C3, einer 32-Bit-RISC-V-Single-Core-CPU mit bis zu 160 MHz für effiziente Leistung in IoT-Anwendungen

Leistungsfähiges WLAN-Subsystem Unterstützt vollständig IEEE 802.11 b/g/n mit Station, SoftAP, SoftAP + Station und dem Promiscuous-Modus für vielseitige Konnektivität

Modernes Bluetooth LE Kompatibel mit Bluetooth 5 und Bluetooth Mesh und ermöglicht zuverlässige Kommunikation mit geringem Energieverbrauch

Extrem energiesparendes Design Erreicht einen Tiefschlafstrom von 43 μA – perfekt für energieempfindliche Projekte

Verbesserte HF-Leistung Ausgestattet mit einer externen Antenne für eine höhere Signalstärke in drahtlosen Umgebungen

Integriertes Batteriemanagement Der integrierte Lade-/Entladechip unterstützt den Betrieb mit Lithiumbatterien für mobile Anwendungen

Umfangreiche On-Chip-Ressourcen Enthält 400 KB SRAM und 4 MB Onboard-Flash für reibungsloses Multitasking und zuverlässige Datenspeicherung

Daumengroßes Format Misst nur 21 × 17,8 mm und behält die klassische Grundfläche der XIAO-Serie bei – ideal für Wearables und kompakte Geräte

Zuverlässige Sicherheitsfunktionen Die integrierte Kryptografie-Engine unterstützt AES-128/256, Hash, RSA, HMAC, digitale Signaturen und Secure Boot

Vielseitige I/O-Schnittstellen

  • 1× I2C

  • 1× SPI

  • 2× UART

  • 11× GPIO (PWM)

  • 4× ADC

  • 1× JTAG-Bonding-Pad

Elegantes Hardwaredesign Einseitiges Layout mit oberflächenmontierten Bauteilen für eine optimierte Integration in PCB-Designs



Spezifikation

Parameter

Beschreibung

Prozessor

ESP32-C3-SoC

32-Bit-RISC-V-Prozessor mit einem Single-Core und einer vierstufigen Pipeline, der mit bis zu 160 MHz arbeitet

Drahtlose Kommunikation

Vollständiges 2,4-GHz-WLAN-Subsystem

Bluetooth 5.0/Bluetooth Mesh

On-Chip-Speicher

400 KB SRAM & 4 MB Flash

Schnittstelle

1× UART, 1× IIC, 1× SPI, 11× GPIO (PWM), 4× ADC

1× Reset-Taste, 1× Boot-Taste

Abmessungen

21 x 17.5mm

Stromversorgung

Betriebsspannung der Schaltung: 3,3 V @ 200 mA

Ladestrom: 350 mA/100 mA

Eingangsspannung (VIN): 5 V

Energieverbrauch im Tiefschlaf

Tiefschlafmodus: >44 μA

Energieverbrauch bei aktiviertem WLAN

Aktivmodus: <75 mA

Modem-Schlafmodus: <25 mA

Leichtschlafmodus: <4 mA

Energieverbrauch bei aktiviertem BLE

Modem-Schlafmodus: <27 mA

Leichtschlafmodus: <10 mA

Betriebstemperatur

-40 °C ~ 85 °C



Artikel Seeed Studio XIAO ESP32C3 Seeeduino XIAO SAMD21 Seeed XIAO RP2040 Seeed XIAO nRF52840 Seeed XIAO nRF52840 Sense
Prozessor ESP32-C3 32-Bit-RISC-V @ 160 MHz SAMD21 M0+ @ 48 MHz RP2040 Dual-Core M0+ @ 133 MHz nRF52840 M4F @ 64 MHz nRF52840 M4F @ 64 MHz
Drahtlose Konnektivität WLAN und Bluetooth 5 (BLE) N/A N/A Bluetooth 5.0/BLE/NFC Bluetooth 5.0/BLE/NFC
Speicher 400 KB SRAM, 4 MB integrierter Flash 32 KB SRAM, 256 KB FLASH 264 KB SRAM, 2 MB integrierter Flash 256 KB RAM, 1 MB Flash, 2 MB integrierter Flash 256 KB RAM, 1 MB Flash, 2 MB integrierter Flash
Integrierte Sensoren N/A N/A N/A N/A 6-DOF-IMU (LSM6DS3TR-C), PDM-Mikrofon
Schnittstellen I2C/UART/SPI I2C/UART/SPI I2C/UART/SPI I2C/UART/SPI I2C/UART/SPI
PWM-/Analog-Pins 11/4 11/11 11/4 11/6 11/6
Onboard-Tasten Reset-/Boot-Taste N/A Reset-/Boot-Taste Reset-Taste Reset-Taste
Onboard-LEDs Lade-LED N/A Mehrfarbige RGB-LED/3-in-1-LED 3-in-1-LED/Lade-LED 3-in-1-LED/Lade-LED
Batterieladechip ETA4054S2F N/A N/A BQ25101 BQ25101
Programmiersprachen Arduino/ MicroPython Arduino/ CircuitPython Arduino/ MicroPython/ CircuitPython



Das XIAO-SoM-Benutzerhandbuch veröffentlicht alle Hardware- und Softwarematerialien von XIAO als Open Source und bietet professionelle Richtlinien für das Produktdesign, damit Sie Ihre Ideen schneller umsetzen und das Produktdesign optimieren können – für eine nahtlose Erfahrung von der Modulauswahl bis zur Massenproduktion. Siehe hier um weitere Informationen.

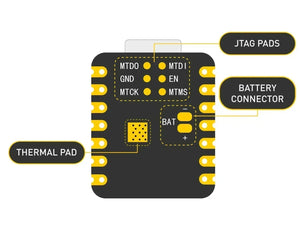

Hardwareübersicht


Pinbelegung


Anwendung

Internet der Dinge (IoT) Ermöglicht nahtlose Konnektivität zwischen intelligenten Geräten und Edge-Netzwerken

Tragbare Geräte Ideal für kompakte, energieeffiziente Wearables und sensorgestützte Ausrüstung

Gesundheitsüberwachung Unterstützt die Echtzeitverfolgung biometrischer Daten und Wellness-Analysen

Bildung und Lernen Perfekt für MINT-Kits, Programmier-Tutorials und Schulungen zu eingebetteten Systemen

Netzwerke mit niedrigem Stromverbrauch Entwickelt für energieempfindliche Umgebungen mit extrem niedrigem Stromverbrauch.

Schnelle Prototypenentwicklung Optimiert die Entwicklung für Maker, Start-ups und Hardware-Innovatoren.



Dokumente




Hinweis

Das XIAO-SoM-Benutzerhandbuch stellt alle Hardware- und Softwarematerialien von XIAO als Open Source bereit und bietet professionelle Richtlinien für das Produktdesign, damit du Ideen schneller umsetzen und das Produktdesign von der Modulauswahl bis zur Massenproduktion effizienter gestalten kannst. Weitere Informationen findest du hier.



Teileliste

Seeed Studio XIAO ESP32-C3

x1

Antenne

x1

7-polige Stiftleiste

x2


Seeed Studio XIAO ESP32C3-Stromversorgungspins

 5V (Stromversorgungs-I/O) Liefert eine 5-V-Ausgangsspannung vom USB-Anschluss. Kann auch als Spannungseingang verwendet werden. Dazu muss jedoch eine Diode (Schottky-, Signal- oder Leistungsdiode) so angeschlossen werden, dass die Anode mit der Batterie und die Kathode mit dem 5V-Pin verbunden ist, um einen sicheren Betrieb zu gewährleisten.

3V3 (geregelter Ausgang) Liefert geregelte 3,3-V-Spannung vom integrierten Spannungsregler. Unterstützt eine Stromaufnahme von bis zu 700 mA.

GND (Masse) Gemeinsamer Masse-Pin für Stromversorgung, Daten und Signalreferenz.



Seeed Studio XIAO ESP32C3 Strapping-Pins

Vorsicht beim Bootmodus für Strapping-Pins (ESP32-C3) Laut dem Handbuch des ESP32-C3-Chips sind GPIO2, GPIO8 und GPIO9 als Strapping-Pins vorgesehen. Ihre Logikpegel während des Einschaltens bestimmen den Bootmodus des Chips (z. B. Flash-Boot oder Download-Boot).

Wenn du diese Pins auf dem XIAO ESP32C3 verwendest, stelle sicher, dass sie nicht auf eine Weise auf High oder Low gezogen werden, die den Chip versehentlich in einen unbeabsichtigten Modus zwingt – etwa indem er ständig in den Bootloader-Modus wechselt oder die Programmausführung und das Hochladen der Firmware verhindert.

Tipp: Wenn dein XIAO den Code wiederholt nicht hochladen kann oder im falschen Modus startet, prüfe, ob diese GPIOs mit Tasten, Pull-up-/Pull-down-Widerständen oder Peripheriegeräten verbunden sind, die die Strapping-Logik beeinflussen.
