Waveshare R7FA4 PLUS A Entwicklungsboard

Artikelnummer: Waveshare-26488
Angebotspreis 16,75 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Zur Wunschliste hinzufügen
R7FA4 PLUS A Development Board - OpenELAB

Waveshare R7FA4 PLUS A Entwicklungsboard

16,75 €

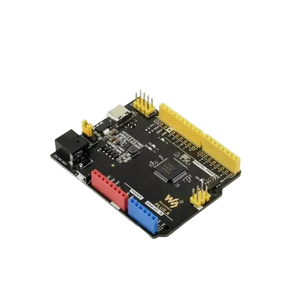

Die Waveshare R7FA4 PLUS A Entwicklungsplatine ist eine kompakte Renesas-RA4M1-Entwicklungsplatine auf Basis des R7FA4M1AB3CFM-Mikrocontrollers. Sie bietet den vertrauten, mit Arduino UNO R4 Minima kompatiblen Formfaktor und ergänzt ihn um ein flexibleres Stromversorgungskonzept, einen CAN-Bus, einen 12-Bit-DAC, integrierte Operationsverstärker und umfassendere Möglichkeiten zur Shield-Erweiterung für eingebettete Steuerungen, industrielle Schnittstellenexperimente, Ausbildung und schnelles Prototyping.

Diese R7FA4 PLUS A-Platine arbeitet mit 48 MHz und integriert 256 KB Flash sowie 32 KB RAM. Damit bietet sie Entwicklern eine praxisnahe Renesas-Plattform zum Lernen, Testen und Implementieren von Steuerungslogik. Mit einem wählbaren 5-V-/3,3-V-Ausgang, einem 6-V- bis 24-V-Gleichspannungseingang, standardmäßigen Arduino-Headern, ICSP, SWD-Anzeigen und einer seitlichen Reset-Taste eignet sich die Platine hervorragend zur Sensorerweiterung, Aktuatorsteuerung, zum Shield-Stapeln und für Prototypen mit gemischten Spannungen.

Anwendungs- und Erweiterungsübersicht der Waveshare R7FA4 PLUS A

Funktionen

  • Renesas R7FA4M1AB3CFM / RA4M1 MCU mit 32-Bit-Arm-Cortex-M4-Architektur und 48-MHz-Takt
  • Mit Arduino UNO R4 Minima kompatibles Layout für eine einfachere Code-Migration und Shield-Erweiterung
  • 256 KB Flash und 32 KB RAM für eingebettete Steuerungen, Automatisierungslogik und Schnittstellenexperimente
  • Wählbarer 5-V- oder 3,3-V-Stromausgang für bessere Kompatibilität mit verschiedenen Modulen und Shields
  • 6-V- bis 24-V-Gleichspannungseingang für eine flexiblere externe Stromversorgung
  • 12-Bit-DAC, CAN-Bus, PWM, ADC, UART, I2C und SPI auf einer Platine
  • Niedrigprofil-DC-Buchse und seitliche Reset-Taste erleichtern das Stapeln von Shields
  • Bis zu 2000 mA Ausgangsstrom bei 5 V für eine leistungsstärkere Ansteuerung von Peripheriegeräten in Labor- und Prototypenaufbauten
  • Experimentelle Lötpad-Fläche für DIY-Schnittstellen und schnelle Hardware-Erweiterungen

Spezifikationen

Marke Waveshare
Modell R7FA4 PLUS A
Mikrocontroller R7FA4M1AB3CFM, Renesas RA4M1, 32-Bit-Arm-Cortex-M4
Taktfrequenz 48 MHz
Speicher 256 KB Flash, 32 KB RAM
Drahtlos Keine
Betriebsspannung Wählbar: 5 V / 3,3 V
Stromeingang 6 V bis 24 V Gleichspannung
Digitale Pins 14
Analoge Pins 6
DAC 2
PWM 6
UART 1
I2C 1
SPI 1
CAN 1
5-V-Stromausgang Maximal bis zu 2000 mA
USB USB Typ-C
Gewicht 0.047 kg

Anwendungen

  • Entwicklung eingebetteter Steuerungen für Logiksteuerung, Timing und Schnittstellentests
  • Lernen industrieller Kommunikation mit Experimenten auf CAN-Bus-Basis und der Schulung im Umgang mit Controllern
  • Prototyping mit Sensoren und Aktoren mithilfe von Arduino-kompatiblen Shields und Modulstapeln
  • Bildungs- und MINT-Projekte zur Programmierung des Renesas RA4M1 und zur Migration von Arduino
  • Prototyping mit gemischten Spannungen, wenn die Kompatibilität von 5-V- und 3,3-V-Peripheriegeräten wichtig ist
  • Validierung kundenspezifischer Hardware über den experimentellen Lötpad-Bereich für eigene Schnittstellen

Lieferumfang

  • R7FA4 PLUS A x1
  • USB-Type-A-auf-Type-C-Kabel x1

Weitere Inhalte

Hardwareüberblick der Platine

Hardwareüberblick über Waveshare R7FA4 PLUS A

Die Platine R7FA4 PLUS A umfasst den R7FA4M1AB3CFM-Mikrocontroller, den Spannungsregler AMS1117-3.3, den 5-V-Spannungsregler MP8759, eine Arduino-Schnittstelle, eine ICSP-Stiftleiste, eine konfigurierbare 5-V-/3,3-V-Spannungsausgangs-Stiftleiste, eine SWD-Anzeige, eine Betriebsanzeige, eine Benutzer-LED, eine USB-Type-C-Programmierschnittstelle, serielle RX/TX-Anzeigen, einen Gleichspannungseingang und eine Reset-Taste.

Definition der Pinbelegung

Pinbelegung von Waveshare R7FA4 PLUS A

Außenabmessungen

Außenabmessungen von Waveshare R7FA4 PLUS A

Die Erweiterung mit Shields und Modulen ist eine der größten Stärken dieser Waveshare-Entwicklungsplatine. Die Arduino-kompatible Schnittstelle, die flache DC-Buchse, die seitlich angeordnete Reset-Taste und der konfigurierbare Spannungsausgang erleichtern die Integration des R7FA4 PLUS A in Sensor- und Display-Shields, Relais-Shields sowie kundenspezifische Experimentierplatinen während der Entwicklung.

Ressourcen

FAQ

Ist R7FA4 PLUS A mit Arduino UNO R4 Minima kompatibel?
Ja. Die Platine basiert auf derselben R7FA4M1AB3CFM / RA4M1-Mikrocontrollerfamilie und verwendet ein mit Arduino UNO R4 Minima kompatibles Layout, wodurch sie sich für die Arduino-Entwicklung und die Erweiterung mit Shields eignet.

Verfügt diese Platine über drahtlose Konnektivität?
Nein. R7FA4 PLUS A ist auf die kabelgebundene Entwicklung eingebetteter Systeme ausgerichtet und verfügt nicht über integriertes WLAN oder Bluetooth.

Wodurch unterscheidet sich R7FA4 PLUS A von einer einfacheren Arduino-kompatiblen Platine?
Diese Waveshare-Platine bietet zusätzlich CAN-Bus, einen 2-Kanal-DAC, einen flexiblen 5-V-/3,3-V-Spannungsausgang, bis zu 2000 mA 5-V-Ausgangsstrom, einen erweiterten 6-V- bis 24-V-Eingang sowie ein Layout, das sich leichter mit Shields und Laborerweiterungen nutzen lässt.
