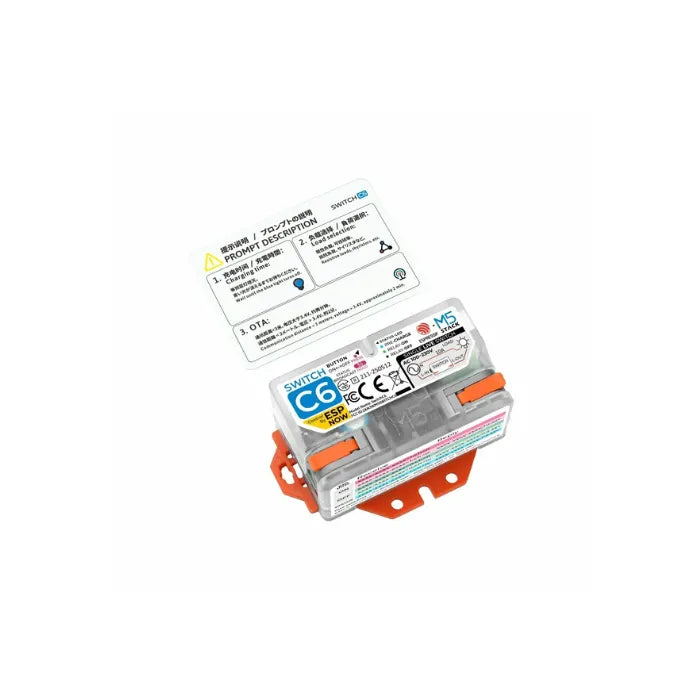

Der Single Live Wire Wi‑Fi Smart Switch (ESP32‑C6) ist ein kompakter, neutralleiterfreier Smart-Home-Controller, der für nahtlose Nachrüstungen und neue IoT-Projekte entwickelt wurde. Angetrieben vom fortschrittlichen ESP32‑C6‑MINI‑1 Chip mit Wi‑Fi 6 und Mesh-Netzwerk bietet er schnellere, stabilere drahtlose Leistung für die Steuerung von Beleuchtung und Geräten. Mit seinem integrierten Verriegelungsrelais, der breiten AC 100‑220 V-Kompatibilität und Erweiterungs-GPIOs für sekundäre Entwicklungen ist dieser Schalter ideal, um ältere Verkabelungssysteme aufzurüsten, in benutzerdefinierte Smart-Home-Lösungen einzubetten oder vernetzte Geräte zu prototypisieren. Vorinstalliert mit ESP‑NOW Firmware und bereit für die Home Assistant-Integration, bietet er sowohl Plug-and-Play-Einfachheit als auch Entwicklerflexibilität in einem Gerät.
💡 Hauptmerkmale
1. Neutralleiterfreie Nachrüstung
Rüsten Sie traditionelle Beleuchtungssysteme ohne Neuverkabelung auf – perfekt für ältere Häuser mit Einzel-Phasen-Leitungen.
2. ESP32‑C6 Leistung
Angetrieben vom ESP32‑C6‑MINI‑1 Wireless-SoC, das Wi‑Fi 6 und ESP‑NOW Mesh-Netzwerke für schnellere, zuverlässigere Verbindungen bietet.
3. Integriertes Verriegelungsrelais
Steuert bis zu 2200 W / 10 A Wechselstromlasten, geeignet für Lampen, Ventilatoren oder kleine Geräte.
4. Erweiterungsbereit
Zwei isolierte GPIOs über den CA‑IS3642HW digitalen Isolator für Sensoreingänge oder benutzerdefinierte IoT-Projekte.
5. Entwicklerfreundlich
Wird mit vorinstallierter ESP‑NOW Firmware, Steuerprotokoll und SDK geliefert – bereit für die Integration in Home Assistant oder benutzerdefinierte Firmware.
📦 Lieferumfang
-
1 × SwitchC6 Smart Switch Modul
🏠 Ideale Anwendungsfälle
-
Nachrüstung alter Häuser für smarte Beleuchtung
-
Wohnungen ohne Neutralleiterverkabelung
-
Eingebettete Smart-Home-Controller
-
IoT-Prototyping und Ausbildung
📐 Technische Spezifikationen
| Spezifikation | Einzelheiten |
|---|---|
| SoC | ESP32‑C6‑MINI‑1, 32‑bit RISC‑V Single-Core @160 MHz |
| Drahtlos | IEEE 802.11 b/g/n/ax (2.4 GHz) |
| Maximale Belastung | ≤ 2200 W (10 A) |
| Eingangsspannung | AC 100–220 V, 50/60 Hz |
| IO-Isolation | CA‑IS3642HW digitaler Isolator |
| Erweiterungsheader | ZH1.5‑3P |
| Betriebstemperatur | −10 °C ~ 60 °C |
| Abmessungen | 58 × 46 × 27 mm |
| Gewicht | 40 g |
Warum SwitchC6 wählen?
Zuverlässige Konnektivität, nahtlose Nachrüstungen und Entwicklerfreiheit – alles in einem kompakten Modul. Egal, ob Sie eine herkömmliche Lichtschaltung aufrüsten oder smarte Steuerung in eine individuelle Lösung integrieren, SwitchC6 bietet robuste Leistung bei minimalem Installationsaufwand.
Tipps
Verdrahtung
Wie in den Aufkleberinformationen und der obigen Abbildung gezeigt, muss SwitchC6 als Einleiter-Schalter zwischen die stromführende Leitung und das angeschlossene Gerät geschaltet werden. Der linke L-IN liegt nahe an der Stromquelle, der rechte L-OUT nahe am Verbraucher. Die an den Schalter angeschlossenen Drähte müssen 10 mm Metall freilegen, und der Drahtquerschnitt sollte dem maximalen Laststrom des Stromkreises entsprechen. Beim Anschließen zuerst die Klemme öffnen, das Metallende vollständig in die Öffnung einführen und die Klemme fest schließen.
MAC-Adresserfassung
Die MAC-Adresse (entspricht der eindeutigen ID des Produkts) ist auf dem Aufkleber auf der Rückseite des Produkts zu sehen. Wie oben gezeigt, ziehen Sie den kleinen Haken kräftig und heben Sie die Abdeckung an, um sie zu sehen. Außerdem können Sie das Master-Gerät programmieren, um die MAC-Adresse auszulesen, die in den vom SwitchC6 gesendeten Statusinformationen enthalten ist; die genaue Methode ist im Arduino-Entwicklungsabschnitt beschrieben.
Bitte beachten Sie, dass Sie während der Entwicklung die Aufkleber- XX:XX:XX:XX:XX:XX formatieren in das XXXX-XXXX-XXXX Format.
Ladehinweis
Wenn das Produkt längere Zeit nicht an den Stromkreis angeschlossen war, kann sich der eingebaute Kondensator langsam entladen, bis er leer ist. Nach dem erneuten Anschluss an den Stromkreis muss er vollständig aufgeladen werden, bevor er arbeiten kann; dieser Vorgang kann mehrere Minuten dauern.
Taststeuerung
- Kurzer Druck einmal: Schaltzustand umschalten und dann Statusinformationen senden (eigene MAC-Adresse, Kanal, neuer Schaltzustand, Kondensatorspannung usw.).
- Langer Druck 5s: Statusinformationen senden (wie oben).
Drahtlose Steuerung
Programmieren Sie das Hauptsteuergerät (wie M5Stack CoreS3 usw.), um drahtlos über ESP-NOW mit dem SwitchC6 zu kommunizieren, wodurch Funktionen wie das Steuern von Schaltern und das Auslesen des Status ermöglicht werden. Für detaillierte Anweisungen siehe Arduino-Entwicklungsabschnitt, UiFlow2-Entwicklungsabschnitt.
Modellgröße
Datenblätter
