Waveshare SIM7600E LTE Cat-1 HAT for Raspberry Pi 3G/2G/GNSS
Enhance your Raspberry Pi with the SIM7600E LTE Cat-1 HAT, offering reliable 4G/3G/2G communication and precise GNSS positioning. This HAT is specifically designed for regions including Southeast Asia, West Asia, Europe, and Africa, providing versatile connectivity for various IoT and mobile projects.
For different regions, we provide multiple LTE Cat-4/Cat-1 HATs to choose from:
| SIM7600A-H 4G HAT | LTE Cat-4 | mainly applicable in North America (US, CA) |
| SIM7600E-H 4G HAT | LTE Cat-4 | mainly applicable in Europe, Southeast Asia, West Asia, Africa, China, South Korea |
| SIM7600E LTE Cat-1 HAT | LTE Cat-1 | |
| A7670E Cat-1 HAT | ||
| A7600E Cat-1/GSM/GPRS HAT | ||
| SIM7600SA-H 4G HAT | LTE Cat-4 | mainly applicable in Australia, New Zealand, Taiwan (China), Latin America |
| SIM7600CE 4G HAT | LTE Cat-4 | mainly applicable in China, and some Southeast Asia countries |
| SIM7600CE-CNSE 4G HAT | ||
| SIM7600CE-JT1S 4G HAT | ||
| A7600C1 Cat-1/GSM/GPRS HAT | LTE Cat-1 | |
| SIM7600G-H 4G HAT | LTE Cat-4 | the global version |
Please check the supported bands according to your local service provider, select the proper one when placing order.
enabling LTE Cat-1/3G/2G communication & GNSS positioning
Based on SIM7600E
- Supports dial-up, telephone call, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
- Supports GPS, BeiDou, Glonass, GALILEO, QZSS, LBS base station positioning
- Onboard USB interface, to test AT Commands, get GPS positioning data, and so on
- Onboard CP2102 USB to UART converter, for serial debugging
- Breakout UART control pins, to connect with host boards like Arduino/STM32
- SIM card slot, supports 1.8V/3V SIM card
- TF card slot for storing data like files, messages, etc.
- Onboard audio jack and audio decoder for making telephone call
- 2x LED indicators, easy to monitor the working status
- Onboard voltage translator, operating voltage can be configured to 3.3V or 5V via jumper
- Baudrate: 300bps ~ 4Mbps (default: 115200bps)
- Autobauding baudrate: 9600bps ~ 115200bps
- Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
- Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
| LTE Cat-1/3G/2G | |
|---|---|
| LTE Cat-1 | LTE-TDD: B38 / B40 / B41 |
| LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20 | |
| 3G | UMTS / HSPA +: B1 / B5 / B8 |
| 2G | GSM / GPRS / EDGE: 900 / 1800 MHz |
| GNSS | |
| Receiver type | 16-channel |
| C/A Code | |
| Sensitivity | -159 dBm (GPS) / -158 dBm (GLONASS) / -159dBm (BeiDou) |
| Cold starts: -148 dBm | |
| Time-To-First-Fix (open air) | Cold starts: <35s |
| Hot starts: <1s | |
| SMS and Audio | |
| SMS | Supported types: MT, MO, CB, Text, PDU |
| Storage: USIM card and ME (default) | |
| Audio feature | Supports echo cancellation |
| Supports noise reduction | |
| Other | |
| Power supply | 5V |
| Operating voltage | 5V / 3.3V (configured via jumper) |
| Operating temperature | -30°C ~ 80°C |
| Storage temperature | -45°C ~ 90°C |
| Dimensions | 56.21mm × 65.15mm |
Compatible with Raspberry Pi series boards, Jetson Nano
LTE Cat-1: up to 5Mbps (uplink) / up to 10Mbps (downlink) *
3G (HSPA+): up to 5.76Mbps (uplink) / up to 42Mbps (downlink) *
* stands for idealized data rate, the actual data rate depends on factors like network coverage, traffic congestion, base station condition, etc.
Supports communication protocols including TCP/UDP/FTP/FTPS/HTTP/HTTPS
Supports GPS, BeiDou, Glonass, GALILEO, QZSS, LBS base station positioning
Making telephone call or sending SMS by AT commands, with onboard audio jack

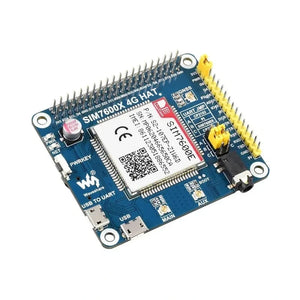

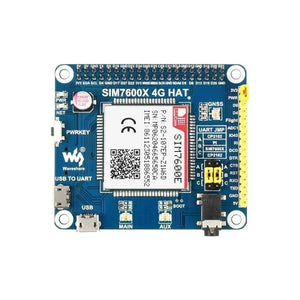

- SIM7600E
- CP2102 USB to UART converter
- NAU8810 audio decoder
-
TXS0108EPWR voltage translator
translates 3.3V/5V into 1.8V - MP2128DT power chip
- SPX29302 power chip
- Raspberry Pi GPIO header
-
SIM7600 control interface
for connecting with host boards like Arduino/STM32 -
SIM card slot
supports 1.8V/3V SIM card -
TF card slot
for storing data like files, messages, etc. -
3.5mm earphone/mic jack
for audio actions like making telephone call -
USB interface
for testing AT Commands, getting GPS positioning data, etc. -
USB TO UART interface
for serial debugging, or login to Raspberry Pi
- MAIN antenna connector
- AUX antenna connector
- GNSS antenna connector
- Module power switch
- Network status indicator
- Power indicator
-
Operating voltage selection jumper
configured via 0Ω resistor jumper
VCCIO - 3.3V: set operating voltage as 3.3V
VCCIO - 5V: set operating voltage as 5V -
UART selection jumper
A: access Raspberry Pi via USB to UART
B: control the SIM7600 by Raspberry Pi
C: control the SIM7600 via USB to UART -
PWR configuration jumper
PWR - 3V3: auto startup on power-up (default)
PWR - D6: startup/shutdown by the Raspberry Pi D6 pin
Flight mode configuration jumper
NC by default, no flight mode control pin
Flight - D4: flight mode is controlled by the Raspberry Pi D4 pin - USB connector solder pads
- BOOT forced programming solder pads
