Waveshare PCIe til MiniPCIe/Gigabit Ethernet/USB 3.2 Gen1 HAT til Raspberry Pi 5

SKU: Waveshare-28142
Type: Kun board
Salgspris 27,95 €
incl. VAT
excl. VAT

Shipping within 72 hours

*Excluding pre-order items

Visa
PayPal
Mastercard
American Express
Shop Pay

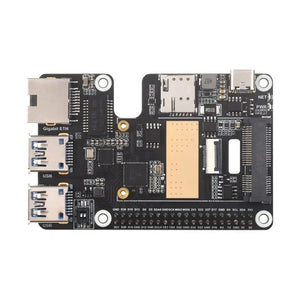

Waveshare PCIe til MiniPCIe/Gigabit Ethernet/USB 3.2 Gen1 HAT til Raspberry Pi 5

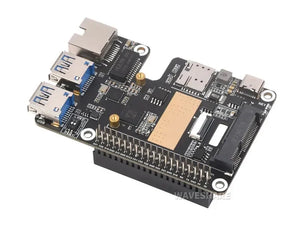

Waveshare PCIe til MiniPCIe/Gigabit Ethernet/USB 3.2 Gen1 HAT til Raspberry Pi 5

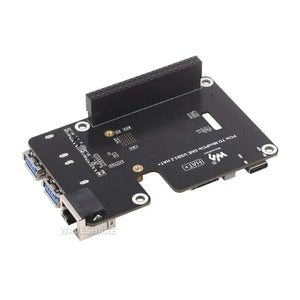

Waveshare PCIe til MiniPCIe/Gigabit Ethernet/USB 3.2 Gen1 HAT til Raspberry Pi 5 er et alsidigt udvidelseskort designet til at frigøre det fulde potentiale i din Raspberry Pi 5. Ved at udnytte den højhastigheds PCIe-interface muliggør denne HAT problemfri tilslutning til MiniPCIe-moduler, samtidig med at den tilbyder Gigabit Ethernet og USB 3.2 Gen1 porte for forbedret netværk og periferiunderstøttelse. Kompakt og pålidelig er Waveshare PCIe HAT konstrueret til at levere stabil ydeevne, hvilket gør den til et essentielt tilbehør for udviklere, hobbyister og industrielle anvendelser, der kræver høj båndbredde og fleksibel udvidelse.



Egenskaber

  • PCIe til MiniPCIe-udvidelse – Tilslut et bredt udvalg af MiniPCIe-moduler direkte til din Raspberry Pi 5.
  • Gigabit Ethernet-port – Opnå hurtig og stabil kablet netværksforbindelse til dataintensive applikationer.
  • USB 3.2 Gen1-interface – Højhastighedsforbindelse til eksterne enheder, der sikrer glat dataoverførsel.
  • Optimeret til Raspberry Pi 5 – Designet til fuldt ud at udnytte Pi 5’s PCIe-muligheder.
  • Kompakt HAT-formfaktor – Nem installation uden at gå på kompromis med plads eller design.
  • Pålidelig Waveshare-kvalitet – Bygget med holdbare komponenter for langvarig stabilitet.



Sammenligning af modulparametre

Indbygget MiniPCIe-slot, kompatibel med SIM7600G-H-PCIE / EG25-G mPCIe-seriens 4G-moduler

4G modul SIM7600G-H-PCIE EG25-G mPCIe
SIM7600G-H-PCIE EG25-G mPCIe
Frekvensbånd
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
Dataoverførsel
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps (DL) / 35 Mbps (UL) 130 Mbps (DL) / 30 Mbps (UL)
HSPA+ 42 Mbps (DL) / 5,76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236,8 Kbps (DL) / 236,8 Kbps (UL) 296 Kbps (DL) / 236,8 Kbps (UL)
GPRS 85,6 Kbps (DL) / 85,6 Kbps (UL) 107 Kbps (DL) / 85,6 Kbps (UL)
Softwarefunktioner
Operativsystem Windows / Linux / Android
Kommunikationsprotokoller TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, FIL
SMS Understøtter MT, MO, CB, Tekst, PDU
Firmwareopgradering USB/FOTA USB/DFOTA
Hardware specifikationer
SIM-kort 1,8V / 3,0V
Antenneinterface IPEX-1 stik (LTE hovedantenne + LTE diversitetsantenne + GNSS antenne)
Strømforsyning 3V ~ 3,6V
Formfaktor Mini-PCIe
Dimensioner 50,8 × 31,0 × 5,5 mm 51,0 × 30,0 × 4,9 mm
Driftstemperatur -40℃ ~ +80℃
Anvendelser
Anvendelige regioner global dækning
Bemærk: 4G-modulet er valgfrit, se venligst Pakkeindhold for detaljeret deloversigt. Ovenstående er de understøttede moduler efter test; Hvis du skal bruge andre moduler, bedes du bekræfte dit moduls interfacekompatibilitet.



Anvendelser

  • IoT-gateways & Edge Computing – Udvid din Raspberry Pi 5 til en kraftfuld hub med MiniPCIe-moduler og Gigabit Ethernet.
  • Industriel automatisering – Muliggør robust netværk og perifer udvidelse til fabrik- og robotsystemer.
  • Højhastigheds dataoverførsel – Brug USB 3.2 Gen1 til lager, kameraer og andre enheder, der kræver hurtig gennemstrømning.
  • Prototyping & Udvikling – Ideel til ingeniører og udviklere, der bygger avancerede projekter med PCIe-udvidelse.
  • Netværksløsninger – Forvandl din Raspberry Pi til en kompakt server eller router med forbedret tilslutning.

PCIe til MiniPCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT til Raspberry Pi 5, anvendelsesscenarier



Deleliste

Kun kort

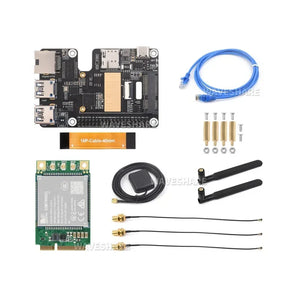

  • PCIe TIL MiniPCIe GbE USB3.2 HAT+ x1
  • 16P-kabel-40mm kabel x1
  • Netværkskabel ~1,5 m x1
  • Skruer pakke x1

PCIe TIL MiniPCIe GbE USB3.2 HAT+

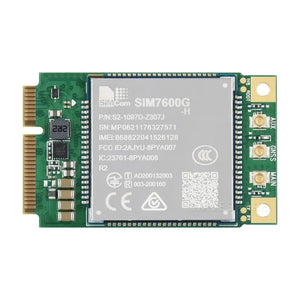

SIM7600G-H-Pcle

  • PCIe TIL MiniPCIe GbE USB3.2 HAT+ x1
  • SIM7600G-H-PCIE x1
  • 16P-kabel-40mm kabel x1
  • Netværkskabel ~1,5 m x1
  • Skruer pakke x1
  • Antenne 2 stk x1
  • Passiv GPS-antenne x1
  • SMA til IPEX-1 kabel 3 stk x1

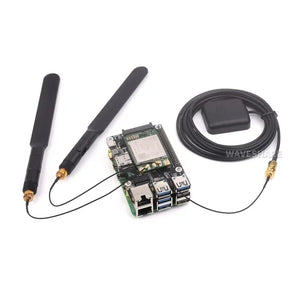

SIM7600G-H 4G GbE USB3.2 HAT+

EG25-G mPCIe

  • PCIe TIL MiniPCIe GbE USB3.2 HAT+ x1
  • EG25-G-mPCIe x1
  • 16P-kabel-40mm kabel x1
  • Netværkskabel ~1,5 m x1
  • Skruer pakke x1
  • Antenne 2 stk x1
  • Passiv GPS-antenne x1
  • SMA til IPEX-1 kabel 3 stk x1

EG25-G 4G GbE USB3.2 HAT+



Sådan installeres

Bemærk: Kun til reference, Raspberry Pi 5 og aktiv køler er ikke inkluderet.

hvordan man installerer PCIe til MiniPCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT til Raspberry Pi 5

PCIe til MiniPCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT til Raspberry Pi 5, tilslutning til Raspberry Pi 5



Hvad er ombord

PCIe til MiniPCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT, onboard-komponenter

  1. RTL8153B
    USB til Gigabit ETH
  2. VL805
    PCIe til USB 3.2 Gen1 HUB-chip
  3. INA219
    Strømovervågningschip
  4. EEPROM
    til lagring af HAT ID og produktinformation
  5. Raspberry Pi GPIO-header
    til tilslutning af Raspberry Pi 5
  6. MiniPCIe-slot
    til tilslutning af 4G-modul med MiniPCIe-interface
  7. 16PIN PCIe-interface
    til tilslutning til PCIe-interface på Raspberry Pi 5
  1. Type-C interface
    til 4G-netværk for Raspberry Pi eller PC via USB-kabel, firmwareopdatering eller ekstern strømforsyning
  2. Nano SIM-kortslot
    til installation af Nano-SIM-kort
  3. Gigabit Ethernet-port
    op til 1000 Mbps datahastighed, kompatibel med 100 Mbps
  4. USB 3.2 Gen1 udvidede porte
    USB1~USB2
  5. DIP-switches
    til at skifte til brug af GPIO D6-pin til at styre tænd/sluk af modulet og skifte modulets USB-signaludgangsretning
  6. NET indikator
    Modul netværksstatusindikator
  7. PWR indikator
    Strømindikator



Pinout-definition

PCIe til MiniPCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT til Raspberry Pi 5, pinout-definition



Målskitse

PCIe til MiniPCIe / Gigabit Ethernet / USB 3.2 Gen1 HAT til Raspberry Pi 5, oversigtsmål
