M5Stack Unit CamS3 Wi-Fi Kamera 5MP

26,55 €

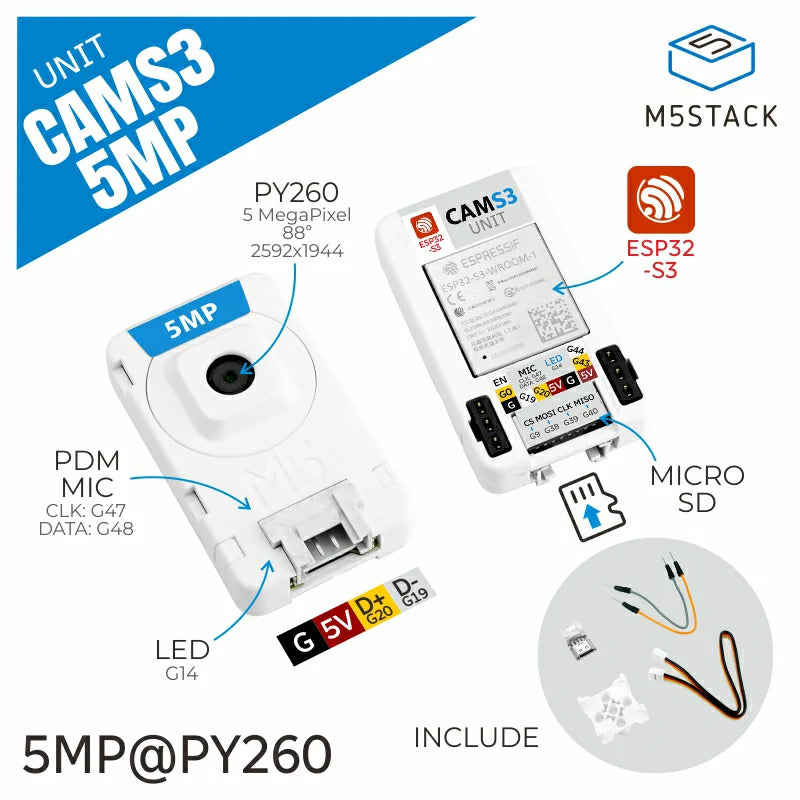

Unit CamS3-5MP – Højopløsnings ESP32-S3 Wi-Fi kameramodul

Unit CamS3-5MP er en kompakt, højtydende kameramodul bygget omkring ESP32-S3-WROOM-1-N16R8 mikrocontrolleren. Designet til cloud-baseret billedtransmission, understøtter den Wi-Fi-forbindelse, lokal microSD-lagring og USB-seriel kommunikation via den medfølgende Grove2USB-C adapter.



🚀 Funktioner

  • ESP32-S3-WROOM-1-N16R8 dual-core 240 MHz processor med indbygget Wi-Fi-antenne
  • 5 MP PY260 kamera med 88° DFoV og 2592 × 1944 opløsning
  • 8 MB PSRAM og 16 MB Flash til hurtig billedbehandling
  • Indbygget microSD-kortslot til lokal datalagring
  • PDM mikrofon (MSM1261D4030HCPM) til lydoptagelse
  • Programmerbar indikator-LED til statusangivelse
  • EzData cloud upload til fjernovervågning
  • HY2.0-4P port til USB-kommunikation og firmwareopdateringer

📦 Pakke Indeholder

  • 1 × Enhed CamS3-5MP
  • 1 × Grove2USB-C adapter
  • 2 × Han-til-han jumperledninger
  • 1 × HY2.0-4P Grove-kabel (20 cm)
  • 1 × LEGO-kompatibel monteringsadapter

🛠️ Anvendelser

  • Fjernovervågning
  • Tidsforløbsfotografering
  • Industriel automation
  • IoT billedovervågning

📚 Vejledninger & Ressourcer

📐 Tekniske specifikationer

Specifikation Detaljer
MCU ESP32-S3-WROOM-1-N16R8
Urværkshastighed Dual-core 240 MHz
RAM 8 MB PSRAM
Flash 16 MB
Kamera 5 MP PY260
Fokus Fastsat ved 0,6 m
Outputformat JPEG
Synsfelt (DFoV) 88°
Mikrofon PDM MSM1261D4030HCPM
Opbevaring microSD kortplads
Driftstemperatur 0 ~ 40 °C
Produktdimensioner 40,0 × 24,0 × 11,0 mm
Produktvægt 11,1 g
Pakkemål 138,0 × 93,0 × 12,0 mm
Bruttovægt 19,2 g

🔌 Pin Kortlægning

HY2.0-4P UART Port

Pin Farve Funktion
Sort GND Jord
Rød 5V Strøm
Gul G20 UART TX
Hvid G19 UART RX


Kamera Interface

Signal Kamerapin ESP32-S3 GPIO
SCCB Ur SIO_C G41
SCCB data SIO_D G17
Systemur XCLK G11
Vertikal synkronisering VSYNC G42
Horisontal reference HREF G18
Pixelur PCLK G12
Pixeldata Bit 0 Y2 G6
Pixeldata Bit 1 Y3 G15

📄 Skemaer

Download enhed CamS3-5MP skemaer (PDF)



⚙️ Programmeringstip

For at gå ind i download-tilstand via Grove2USB-C, kortslut G0 og GND benene med jumperledningerne, før du tænder for strømmen.



📷 Unit CamS3-5MP – ESP32-S3 5MP Wi-Fi kameramodul

Unit CamS3-5MP er en højtopløselig kameramodul drevet af ESP32-S3-WROOM-1-N16R8. Den understøtter Wi-Fi billedoverførsel, lokal microSD-lagring og USB-seriel kommunikation via den medfølgende Grove2USB-C adapter. Ideel til fjernovervågning, time-lapse fotografering og industriel automatisering.



🔧 Udvidet kamerapin-tilknytning

Signal Kamerapin ESP32-S3 GPIO
Pixeldata Bit 2 Y4 G16
Pixeldata Bit 3 Y5 G7
Pixeldata Bit 4 Y6 G5
Pixeldata Bit 5 Y7 G10
Pixeldata Bit 6 Y8 G4
Pixeldata Bit 7 Y9 G13
Kamera nulstil RESET G21
Kamera sluk PWDN GND
Strømforsyning AVDD / DOVDD 2,8 V
Strømforsyning DVDD 1,2 V
Jord GND GND


📌 Tildeling af perifere pins

Enhed CAMS3-5MP G19 G20 G9 G38 G39 G40 G14 G47 G48
Grove RX/D- TX/D+
SD-kortstik CS MOSI CLK MISO
Programmerbar LED LED
Mikrofon CLK DATA

📁 Datablade

🧰 Software & Firmware

⚠️ Kompatibilitetsmeddelelse: Unit CamS3-5MP er ikke kompatibel med firmware designet til Unit CamS3.

⚙️ EasyLoader

Easyloader Download Bemærk
Unit CamS3-5MP Firmware Easyloader Download /

Efter flashing, forbind til UnitCAMS3-WiFi, åbn 192.168.4.1 i din browser, og klik Stream for at se live billeder. EzData-funktioner inkluderer cloud-streaming, lydoptagelse og SD-kortlagring.


📊 Produkt sammenligning

Produkt SoC Hukommelse & Flash Kamera Mikrofon Downloadværktøj Downloadmetode
Unit CAM (U109) ESP32-WROOM-32E 520 KB SRAM, 4 MB SPI flash OV2640 2 MP / ESP32-Downloader USB-TTL
Unit CAMS3 (U174) ESP32-S3-WROOM-1-N16R8 8 MB PSRAM, 16 MB Flash OV2640 2 MP MSM1261D4030HCPM Grove2USB-C CDC
Unit CAMS3 5MP (U174-B) ESP32-S3-WROOM-1-N16R8 8 MB PSRAM, 16 MB Flash PY260 5 MP MSM1261D4030HCPM Grove2USB-C CDC
