Smart gråtone-sensor | Analog refleksionsmodul
Smart gråtone-sensor | Analog refleksionsmodul
Smart Grayscale Sensor til analog overfladereflektionsdetektion
Smart Grayscale Sensor er en analog refleksionsmodul til detektion af overfladelysstyrke, gråtoneniveau og farvekontrast. Den kombinerer en kraftig LED og et fotoresistor-lignende sensorkredsløb, så en controller kan aflæse forskellige reflekterede lysniveauer fra papir, bordplader, baner eller robotbaner.
I modsætning til en simpel digital linjesensor giver denne modul en kontinuerlig analog værdi, som tillader softwaretærskler og kalibrering til forskellige lysforhold. Den er nyttig med Arduino analoge indgange, ESP32 ADC-pins og OpenELAB UNO R3 Intermediate Kit V2 til interaktive farve- og linjefølgningseksperimenter.
Brug den, når projektet kræver mere nuance end sort/hvid detektion, såsom gråtonesortering, robotfodboldbanedetektion eller justerbar linjetærskellæring.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Sensortype | Analog gråtoneskala / refleksionssensor |
| Lyskilde | Højlyst hvid LED |
| Modtageelement | Fotoresistor / LDR refleksionskredsløb |
| Udgangstype | Analog spænding |
| Driftsspænding | Typisk 3,3 V / 5 V |
| Stik | 3-polet header med 2,54 mm afstand |
| Pinout | GND, VCC, S |
| Detektionsmål | Reflekterende overflader med forskellige gråtoneniveauer |
| Anbefalet afstand | Kort fast afstand over måloverfladen |
| Kalibreringsmetode | Softwaretærskel eller ADC-kortlægning |
| Udviklingsstøtte | Arduino, ESP32, STM32, Raspberry Pi Pico ADC |

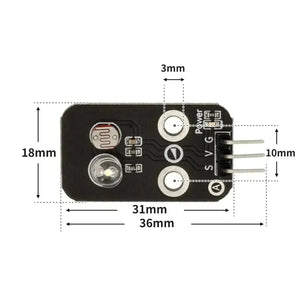

Kortlayout & mærkningsvejledning

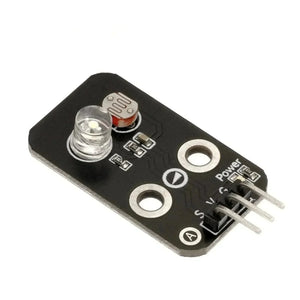

- Hvid LED: Belyser måloverfladen for stabile refleksionsmålinger.
- Fotoresistorområde: Modtager reflekteret lys og ændrer kredsløbsspænding.
- G pin: Strømmasse.
- V pin: 3,3 V eller 5 V strømforsyning.
- S pin: Analog udgang til controller ADC.
- Monteringsposition: Hold højde og vinkel konsekvent for gentagelige aflæsninger.
- Bemærkning om omgivelseslys: Skærm af eller kalibrer igen, når rumbelysningen ændres.
Anvendelsesscenarier
1. Gråtonelæsning
Læs gråtonereflektion som en analog værdi og udskriv den til kalibrering.
const int SENSOR_PIN = A0;
void setup() {
Serial.begin(115200);
}
void loop() {
int wetLevel = analogRead(SENSOR_PIN);
Serial.print("wet_level=");
Serial.println(wetLevel);
delay(200);
}2. Adaptiv linjetærskel
Brug en tærskel til at klassificere en mørk linje mod en lys baggrund til robotnavigation.
const int SENSOR_PIN = A0;
const int OUTPUT_PIN = 8;
const int WET_THRESHOLD = 500;
void setup() {
pinMode(OUTPUT_PIN, OUTPUT);
}
void loop() {
int wetLevel = analogRead(SENSOR_PIN);
digitalWrite(OUTPUT_PIN, wetLevel > WET_THRESHOLD ? HIGH : LOW);
delay(100);
}3. Overfladesorteringslogger
Gennemsnit aflæsninger for at sortere overflader eller materialer efter refleksion.
const int SENSOR_PIN = A0;
void setup() {
Serial.begin(115200);
}
void loop() {
long total = 0;
for (int i = 0; i < 16; i++) {
total += analogRead(SENSOR_PIN);
delay(5);
}
Serial.print("average_wet_level=");
Serial.println(total / 16);
delay(1000);
}Pakkeindhold
- 1 x Smart Gråtonessensor
FAQ
Q: Kan dette modul fungere med Arduino?
A: Ja. Tilslut VCC, GND og signalpin til et Arduino-kompatibelt board eller et OpenELAB Sensor Shield V5.
Q: Kan det fungere med 3,3 V controllere?
A: Ja for de listede 3,3 V til 5 V moduler, men hold analog output inden for controllerens ADC-område.
Q: Kræves kalibrering?
A: Til tærskel- eller kvantitativ brug, kalibrer i den endelige installation og registrer basisaflæsninger.
Q: Kan jeg bruge lange ledninger?
A: Kortere ledninger er bedre for analog stabilitet; brug gennemsnit i firmware, hvis aflæsninger svinger.
Q: Leverer modulet præcise ingeniørenheder?
A: De fleste af disse moduler leverer relative analoge eller digitale signaler, ikke certificerede måledata.
Q: Hvad skal jeg tjekke først, hvis det ikke udløser?
A: Kontroller strøm, jord, pin-tilknytning, tærskelindstilling og om signalet er aktivt højt eller lavt.
Q: Er det egnet til udendørs brug?
A: Kun med kapslingsbeskyttelse. Hold stik og elektronik væk fra vand og korrosion.
Q: Kan det styre et relæ eller motor direkte?
A: Nej. Brug modulet som input til en controller, og styr derefter et passende relæ eller motordriver.
