Dette tommelfingerstore LoRa udviklingskit—med XIAO ESP32S3 og Wio-SX1262 modul—er et ideelt udgangspunkt for Meshtastic mesh-netværk og LoRa/LoRaWAN applikationer. Med indbygget strømstyring, understøttelse af Wi-Fi, BLE og LoRa, samt udvidelse via I²C, UART og GPIO, er det fuldt kompatibelt med Arduino-baserede Meshtastic noder. Som et kompakt, enkeltkanals LoRaWAN modul tilbyder det fremragende ydeevne til langdistance, lavt strømforbrug og lav datahastighed kommunikation. Perfekt til Meshtastic sensorudrulninger, understøtter det mere end 30 tilsluttede noder afhængigt af payload og intervalindstillinger.
Seeed leverer 3 applikationer til dette XIAO ESP32S3 & Wio-SX1262 Kit.
- Bruger Meshtastic til netværkskommunikation
- Konfigurerer som LoRaWAN node
- Konfigurerer som LoRaWAN gateway
Funktioner
⚙️ Meshtastic-klar ud af boksen：Forudindlæst med firmware—bare tilslut, og den er klar til at forbinde 🔌✨
📡 Fremragende RF-ydeevne：Understøtter LoRa (862–930MHz) + 2.4GHz Wi-Fi + BLE 5.0 for dobbelte trådløse forbindelser. Opnår 2–5 km LoRa rækkevidde og 100m+ Wi-Fi/BLE når den parres med U.FL antenne 🚀
📏 Lille men stærk：Kun 21×18mm, arver XIAO formfaktoren—perfekt til wearables og pladsbegrænsede projekter 👕🔩
🧠 Kraftfuld MCU ombord：Kører på ESP32S3 (dual-core @240MHz), understøtter Arduino & MicroPython, plus flere I/O-porte til udviklere 🛠️🐍
🔋 Smart strømdesign：Type-C port + indbygget lithiumbatteri opladning og styring til strøm på farten 🔌🔋
Specifikation
| Funktion | Detaljer |
|---|---|
| ESP32S3 | ESP32-S3R8, Xtensa LX7 dual-core, 32-bit processor med op til 240 MHz |
| LoRa | Baseret på Semtech SX1262, understøtter 862-930MHz |
| BLE | Bluetooth 5.0, Bluetooth mesh |
| Wi-Fi | Komplet 2,4 GHz Wi-Fi delsystem |
| Interface (ESP32S3) | 1x UART, 1x IIC, 1x IIS, 1x SPI (forbind til SX1262), 11x GPIO (PWM), 9x ADC, 1x Bruger-LED, 1x Opladnings-LED, 1x Reset-knap, 1x Boot-knap |
| Interface (Wio-SX1262) | 1x Brugerknap, 1x SPI (forbind til ESP32S3) |
| Strøm | Indgangsspænding (Type-C): 5V Indgangsspænding (BAT): 4.2V Opladningsstrøm til batteri: 100mA |
| Arbejdstemperatur | -40°C ~ 65°C |

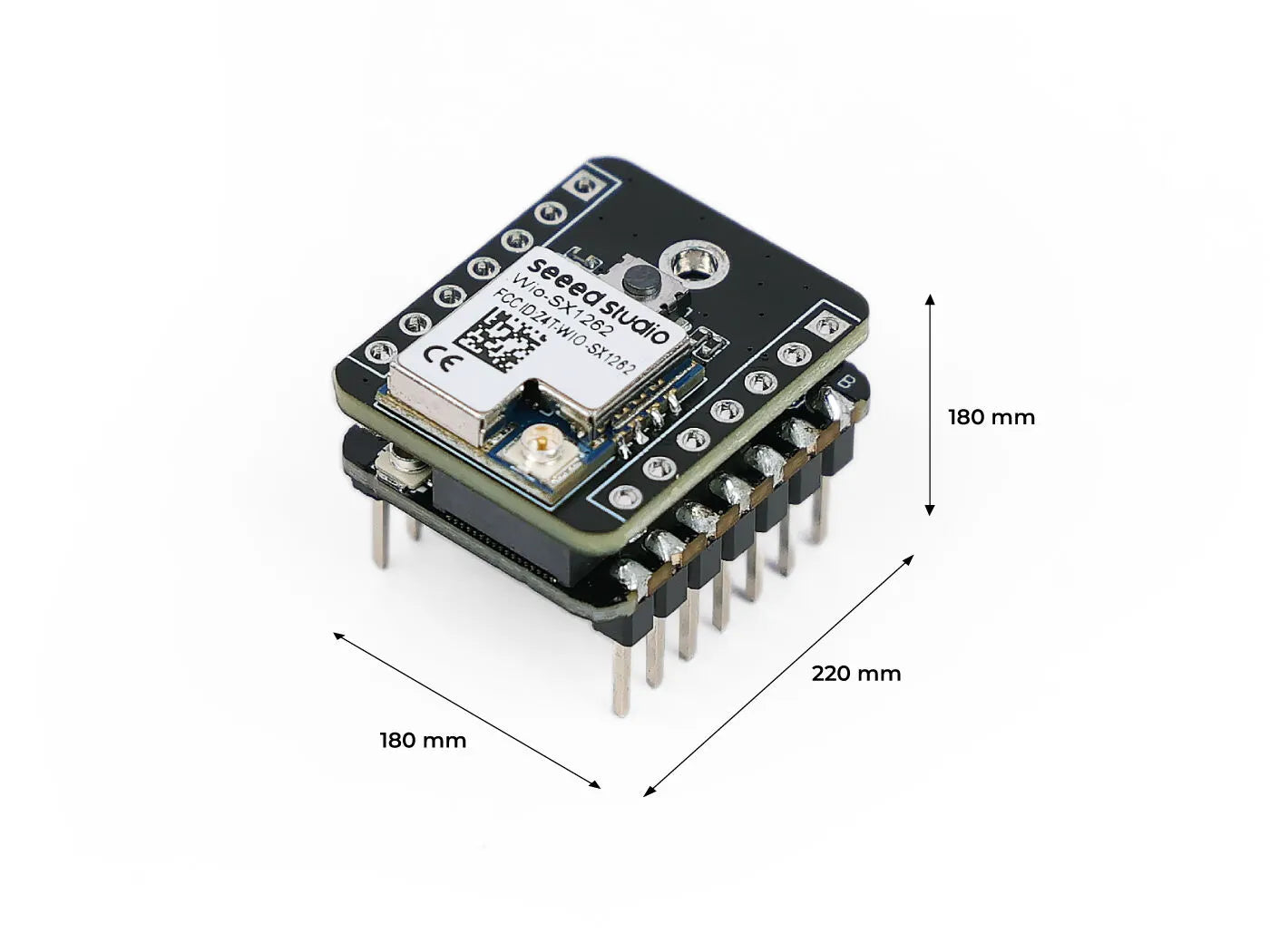

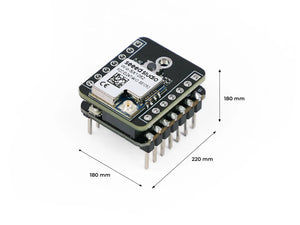

| Dimensioner | 21 x 17.8mm |
Hardwareforberedelse

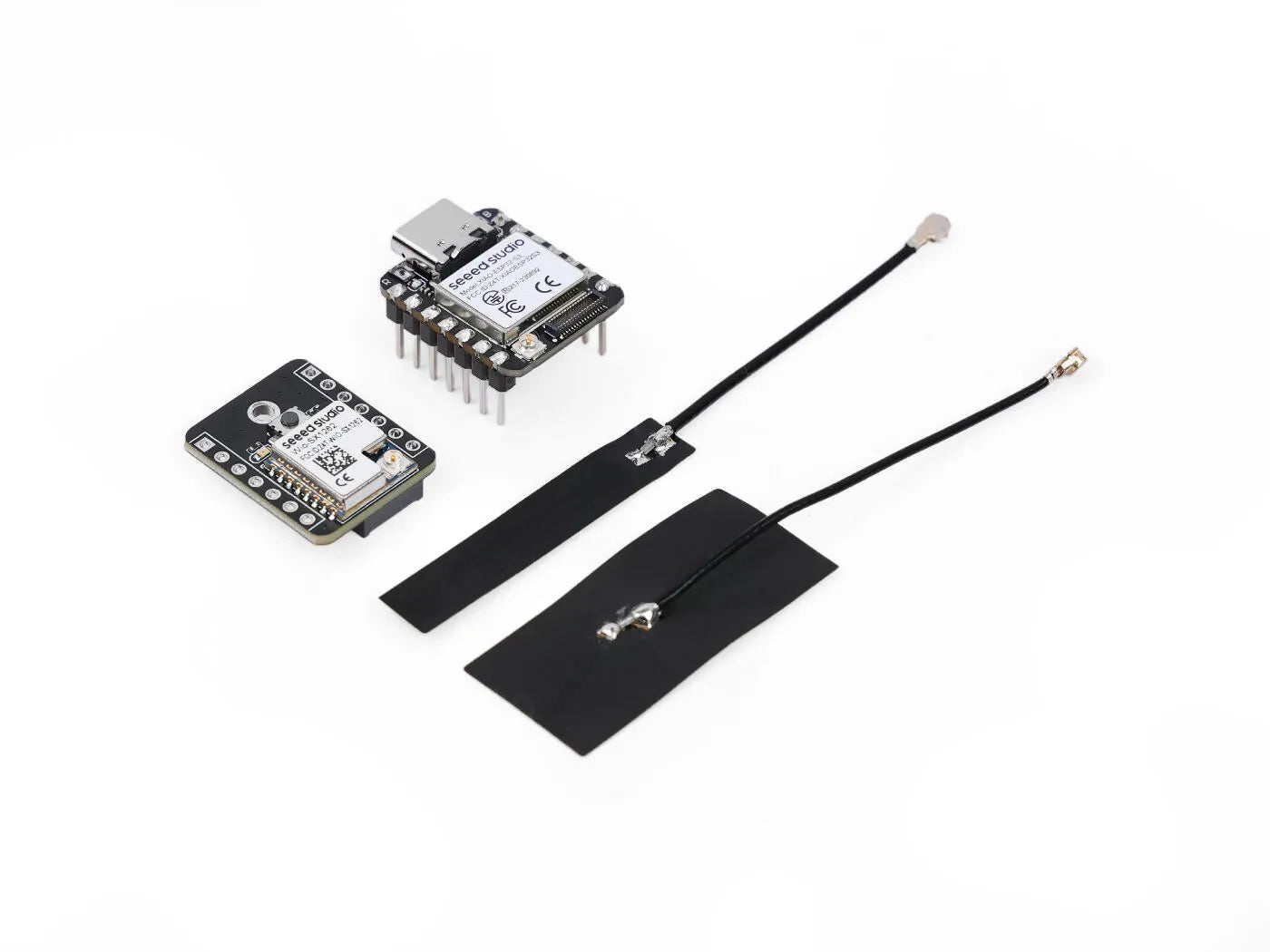

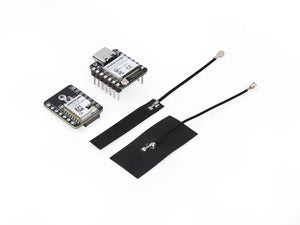

Deleliste
| Vare | Antal |
|---|---|
| XIAO ESP32S3 | x1 |
| Wio-SX1262 udvidelseskort | x1 |
| Wi-Fi-antenne | x1 |
| LoRa antenne | x1 |

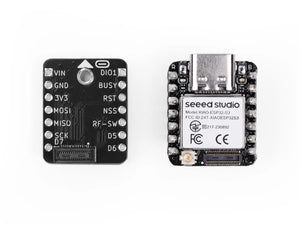

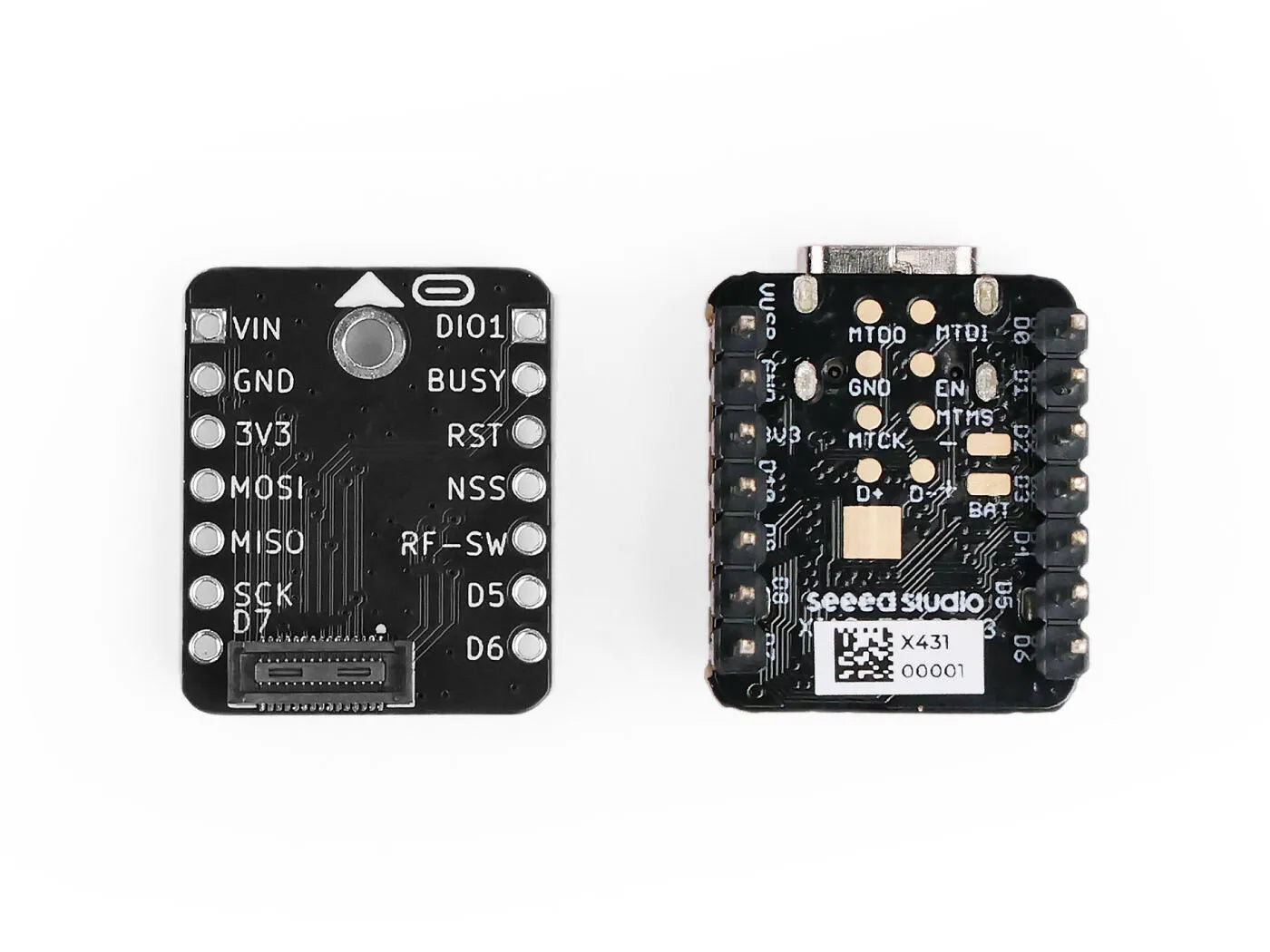

Hardwareoversigt
Anvendelse
🔌 Meshtastic Node & Router En super-kompakt node, der kan fungere som en bærbar enhed eller en fast router for at udvide dit Meshtastic mesh-dækning 📡🌐
🌿 LoRa/LoRaWAN Sensor En begynder-venlig mini LoRaWAN sensor, perfekt til at udforske trådløse sensornetværk. Fungerer problemfrit med XIAO udvidelseskort og Grove sensorer til hurtig prototyping 🧪🔧
🚪 LoRaWAN Single-Channel Gateway En ultra-overkommelig single-channel gateway, ideel til at forbinde flere LoRaWAN-enheder og videresende data til The Things Network, ChirpStack eller andre LNS-platforme 🌍📶
Dokumenter
📦 Udpakning & Første indtryk
Det var en behagelig overraskelse at åbne sættet—kortet er bemærkelsesværdigt kompakt! Alt kommer i en simpel plastikpose, og indeni finder du:
-
🧠 XIAO ESP32S3
-
📡 Wio-SX1262 LoRa udvidelseskort
-
📶 Wi-Fi-antenne
-
📻 LoRa-antenne
🛠️ Opsætningsnoter & Tips
-

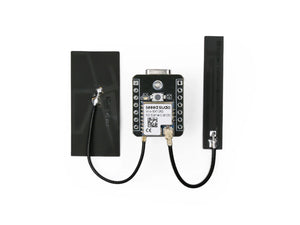

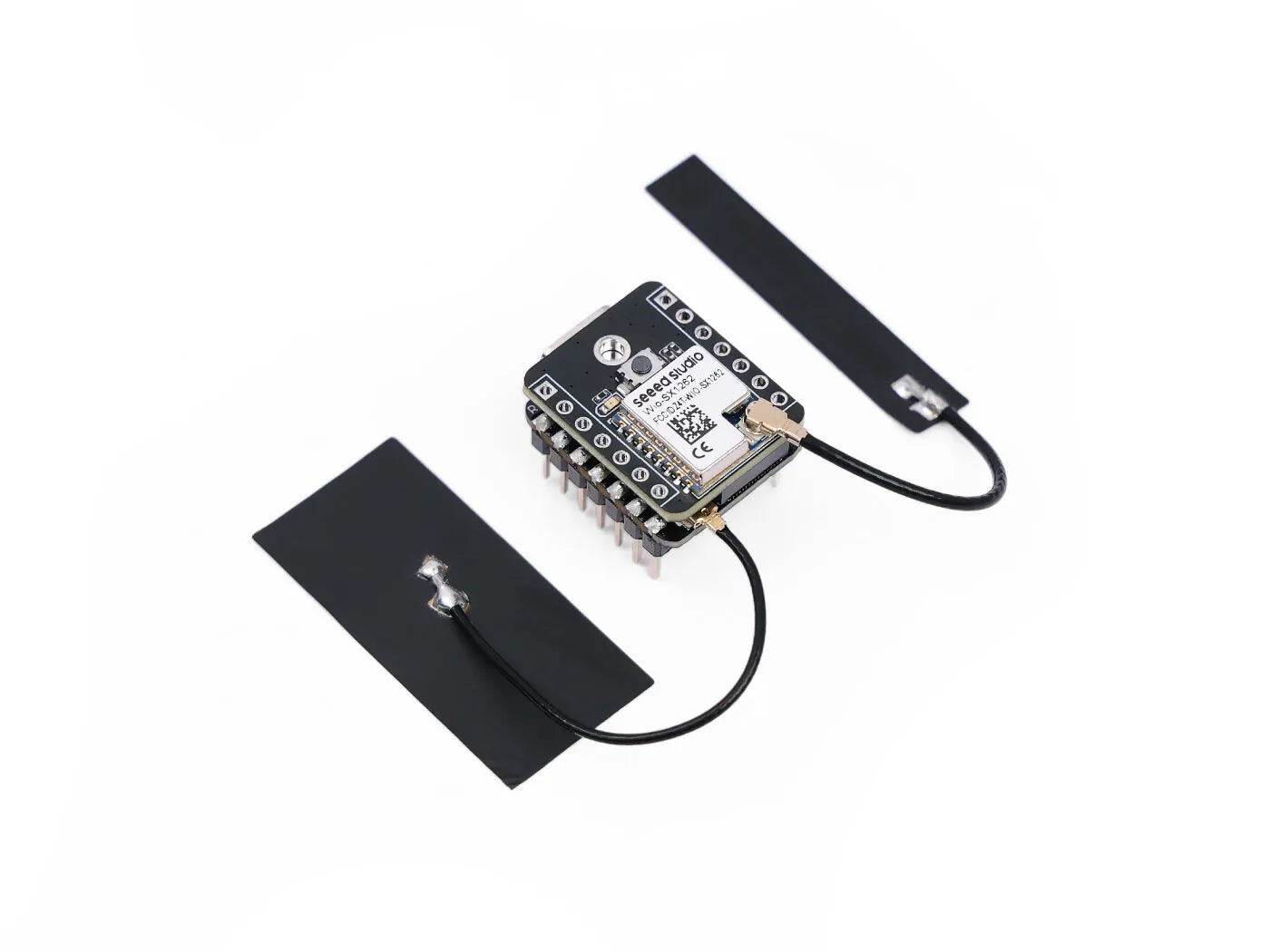

Forvirring om antenner er reel: Den tynde antenne er til LoRa, den bredere er til Wi-Fi. Vær forsigtig, når du monterer dem—U.FL-stik er små og skrøbelige.
-
Trick til forbindelsen af boardet: Ved første øjekast ser det ud til, at lodning er nødvendig, men det er det ikke. Wio-SX1262 klikker rent på XIAO med en proprietær connector. Husk bare at fjerne beskyttelsestapen under, før du klikker det på. Det klæbemiddel forhindrer, at det løsner sig over tid.
-
Medbring USB-C: Der medfølger ikke et Type-C-kabel, så sørg for at have et, der understøtter data + strøm.
Når du har fået de dele på plads, går opsætningen glat.
🔥 Flashing af Meshtastic Firmware på XIAO ESP32S3
Det tager kun få minutter at gøre din node Meshtastic-klar:
-
Tilslut Den: Forbind XIAO til din computer med et USB-C-kabel, der understøtter dataoverførsel.
-
Start Flasheren: Åbn Meshtastic Flasher.
-
Vælg Enhed: Vælg “Seeed XIAO ESP32-S3” fra listen.
-
Vælg Firmware: Vælg en version (seneste stabile er ideel) og klik på Flash.
-
Gennemse → Fortsæt: Gennemse ændringsloggen, og fortsæt derefter.
-
Fuld Sletning + Installation: For bedste resultat, vælg Fuld Sletning og Installation, og klik derefter på Opdater.
-
Færdig! Din node genstarter, frisk og klar.
📲 Par med Meshtastic Appen
Parring af enheden er lige så problemfri:
-
Hent Appen: Download fra App Store (iOS) eller Google Play (Android).
-
Find Din Node: Gå til Bluetooth-sektionen og vent på, at din nye node dukker op. Den viser et Node ID og andre detaljer.
-
Indtast Paringskode: Brug
123456som standard—eller tjek terminalloggen efter flashing, hvis den er anderledes. -
Vælg Region: Vælg den rigtige LoRa-region (som EU868, US915 osv.). Enheden genstarter med dine indstillinger låst.
