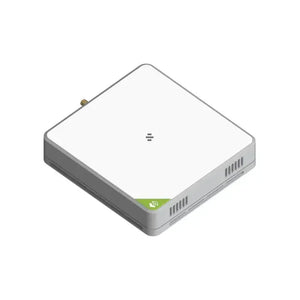

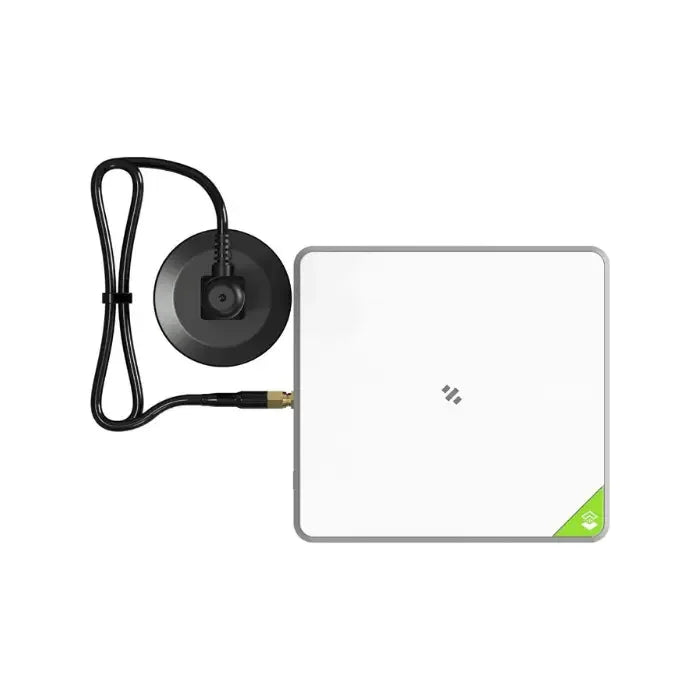

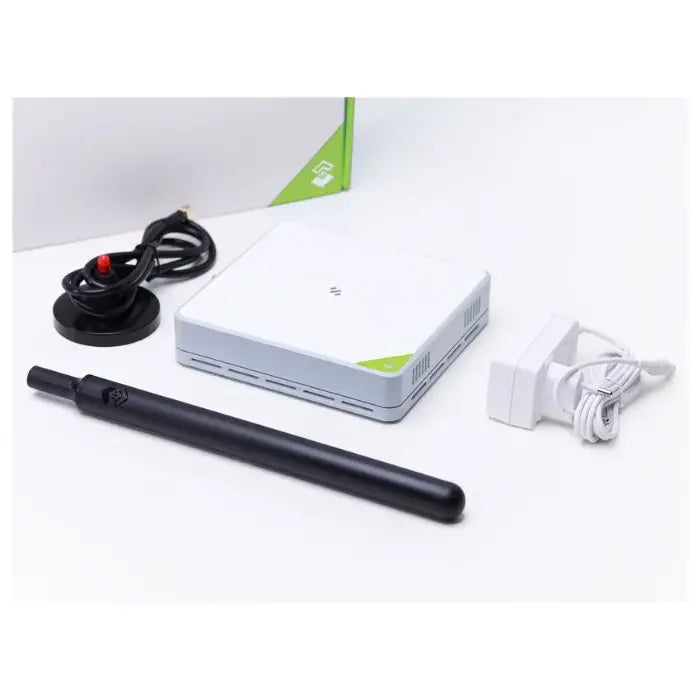

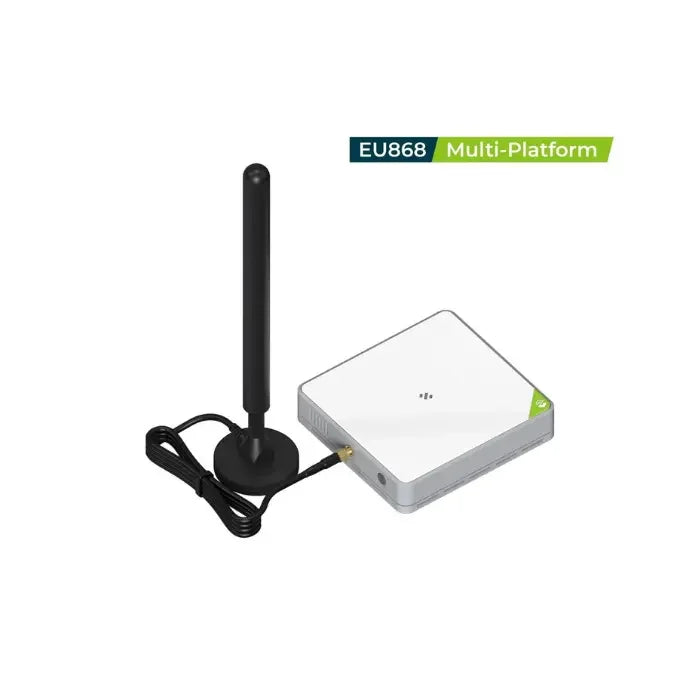

Seeed Studio SenseCAP M2 Flerplatform LoRaWAN Indendørs Gateway SX1302 EU868
Seeed Studio SenseCAP M2 Flerplatform LoRaWAN Indendørs Gateway SX1302 EU868
Seeed Studio SenseCAP M2 Multi-Platform LoRaWAN® Indoor Gateway er en fuldt open-source og tilpasselig gateway, der forbinder problemfrit til forskellige LoRaWAN® netværksservere. Den understøtter globale frekvensplaner fra 865 MHz til 923 MHz og er ideel til applikationer som smarte bygninger, miljøovervågning og præcisionslandbrug. Med sit stærke signaloutput og brede dækning drevet af SX1302 er det den perfekte løsning til at opbygge robuste LoRaWAN® netværk.
Bemærk:
- SenseCAP M2 Multi-Platform LoRaWAN® Indoor Gateway understøtter ikke Helium-netværket. Den kan ikke forbindes med SenseCAP Hotspot APP og SenseCAP Dashboard.
- Kontakt venligst SenseCAP MX Team på den officielle SenseCAP MX Community Discord kanal for teknisk support.
Funktioner
- Open-source support: Tilpas og udvikl nemt dine egne LoRaWAN® Indoor Gateway-løsninger for problemfri integration i specifikke anvendelsestilfælde. Se detaljer her.
- Understøtter flere LoRaWAN® netværksservere: Kompatibel med flere LNS som AWS, TTN, ChirpStack osv. via Packet Forwarder / Basics™ Station-tilstand.
- Indbygget LoRaWAN® netværksserver: Baseret på Chirpstack, leverer en hurtig og pålidelig løsning til lancering af et LoRaWAN® netværk.
- Indbygget SenseCAP Local Console til konfiguration: Giver en enkel opsætningsoplevelse til at konfigurere enheden via Web UI gennem Wi-Fi AP og Ethernet.
- Understøtter Power-over-Ethernet (PoE): For brugere, der har brug for at forsyne SenseCAP M2 Indoor Gateway med strøm via Ethernet i stedet for et ekstra strømkabel, er PoE-funktionen tilføjet for at gøre installationen mere pålidelig og hurtigere.
- Bred dækning og stærkt signal: Giver op til 10 km LoRaWAN® dækning og stærkt signal, hvilket gør det muligt for brugere at sende data over ekstremt lange afstande med lave datahastigheder.
- Fremragende og stabil ydeevne: Gatewayen drives af den modne hardwareløsning MT7628 og Semtech SX1302 baseband Long Range chip. Den understøtter Cellular (valgfrit), Wi-Fi og Ethernet internetforbindelse.
- Professionelle administrationsværktøjer og cloud-tjenester: Brugere kan nemt opsætte gatewayen i få enkle trin via webgrænsefladen. SenseCAP Portal og SenseCAP Local Console er også udviklet til, at brugere effektivt kan overvåge og administrere gatewayen.
Beskrivelse
Seeed Studio SenseCAP M2 Multi-Platform LoRaWAN® Indoor Gateway er en standard LoRaWAN® gateway, der understøtter forbindelse til forskellige netværksservere.
Som en LoRaWAN® Indoor Gateway leverer den trådløs netværksdækning over lange afstande og datatransmissionskapacitet til dine LoRaWAN® enheder.
SenseCAP M2 Multi-Platform LoRaWAN® Indoor Gateway understøtter flere anvendelser som smart landbrug, smart by eller ethvert smart projekt, der kræver netværksfortætning, og leverer både fremragende dækning og driftseffektivitet.
Gatewayen kan nemt sættes op direkte ud af boksen. Brugere kan binde og administrere enheden via SenseCAP Mate APP og SenseCAP Portal i 4 trin. Derefter kan brugere begynde at konfigurere sensorer på samme måde for at skabe LoRaWAN® netværksløsninger.
- Scan QR-koden for enhedsbinding
- Tilslut gateway til internettet og tænd for strømmen
- Tjek gateway-status på SenseCAP platformen
- Tilslut sensorer til netværket og upload data til skyen

Her er netværksarkitekturen til reference:
SenseCAP M2 Multi-Platform LoRaWAN® Indoor Gateway kan konfigureres på 2 måder:
1. Wi-Fi/ Ethernet adgang til SenseCAP Local Console
2. Få adgang til SenseCAP Local Console via SenseCAP Portal eksternt
Derudover, hvis du ønsker at installere SenseCAP M2 Multi-Platform LoRaWAN® Indoor Gateway udendørs, kan det være nødvendigt at anvende kabinettilbehør for at opfylde kravene til udendørs installationer. Tjek SenseCAP Outdoor Enclosure med høj robusthed for hurtig installation.

Grænseflade
.jpg)
Anvendelser

- Smart landbrug
- Smart Bygning
- Miljøovervågning
- Andre trådløse sensorteknologier
Specifikationer
|
Processor |
MT7628(MIPS24KEc@580MHz) |
|
RAM |
DDR2 128MB |
|
Flash |
32MB |
|
Lang rækkevidde gateway-chip |
SX1302 |
|
Kanal |
8 |
|
LoRaWAN® Protokol |
V1.0.3 Klasse A/Klasse B/Klasse C |
|
Frekvensplan |
IN865/EU868/RU864/US915/AU915/KR920/AS923 Bemærk: De angivne frekvensplaner refererer til de bånd, der understøttes af den indbyggede LoRa-chip (SX1302), ikke alle bånd tilgængelige på en enkelt gateway. Se venligst LoRaWAN® Frequency nedenfor for modelvalg. |
|
Lang rækkevidde følsomhed |
-125dBm @125KHz/SF7 |
|
-139dBm @125KHz/SF12 |
|
|
Lang rækkevidde TX-effekt |
Op til 26 dBm |
|
Antenne |
Lang rækkevidde: 3dBi ekstern antenne med base Wi-Fi: Intern antenne |
|
Antenneimpedans |
50 Ohm |
|
Wi-Fi |
Understøtter 2,4 GHz 802.11 b/g/n |
|
Ethernet |
1xRJ45 (10M / 100 M), PoE PD support |
|
Mobil (Valgfri) |
En anden version er valgfri, kommer snart |
|
Indgangsspænding |
DC 12V - 2A PoE (IEEE 802.3 af), 40V-57V DC |
|
Grænseflader |
Ethernet RJ45 * 1 RP-SMA Hun Antenne Stik * 1 Micro SD-kortslot (Fremtidig brug) * 1 USB Type-C (Konsol) * 1 |
|
Administrationssoftware |
Web |
|

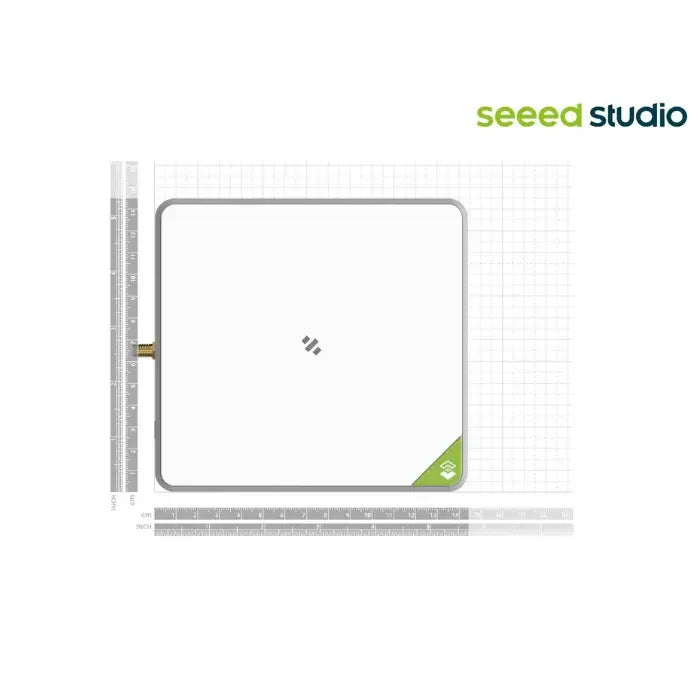

Dimension |
143.6x135x34mm (stik ikke inkluderet) 150.6x135x34mm (stik inkluderet) Pakke: 340*230*65mm |
|
Driftstemperatur |
-20°C til 55°C |
|
Relativ fugtighed |
0% - 85% (ikke-kondenserende) |
LoRaWAN® Frekvens
|
Frekvensbånd |
Skiftbar Frekvensbånd |
|
EU868 |
IN865/RU864 |
|
US915 |
US915/AU915/KR920/AS923 |
|
AS923 |
US915/AU915/KR920/AS923 |
Ofte stillede spørgsmål
1. Er SenseCAP M2 Multi-Platform LoRaWAN® Gateway en udendørs gateway?
Gatewayen er en standard LoRaWAN® gateway designet til indendørs scenarier. Hvis du desuden ønsker at maksimere gatewayens kapacitet i udendørsmiljø, bør du overveje at anvende et udendørs kabinet.
2. Hvilken APP kan jeg bruge til at binde gatewayen og administrere enheden?
The SenseCAP Mate kan bruges til at binde gatewayen og administrere enheden. Det er et kraftfuldt værktøj til brug af SenseCAP M2 Multi-Platform LoRaWAN® Gateway. Du kan downloade APP'en her: 1. iOS; 2. Google Play; 3. App Center
