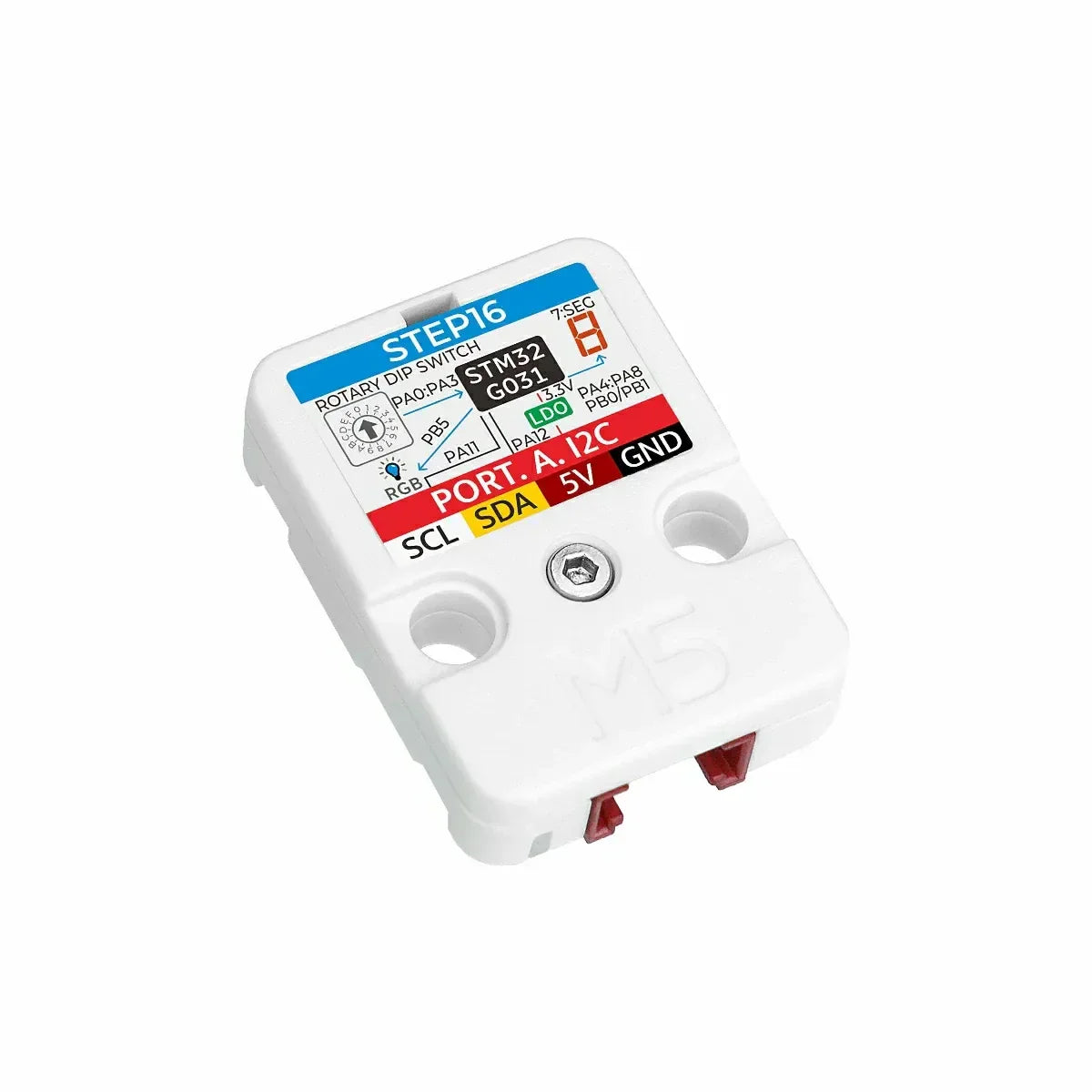

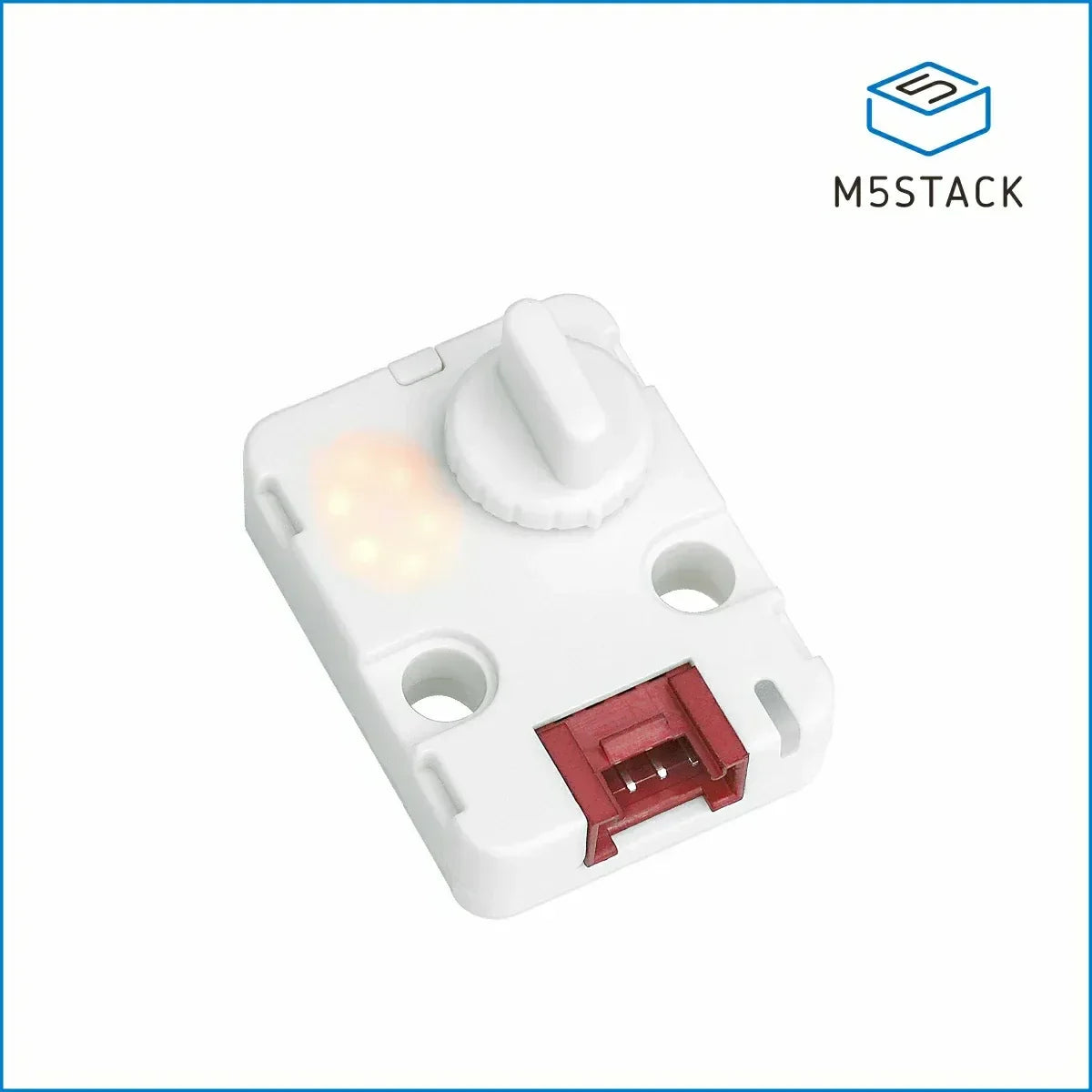

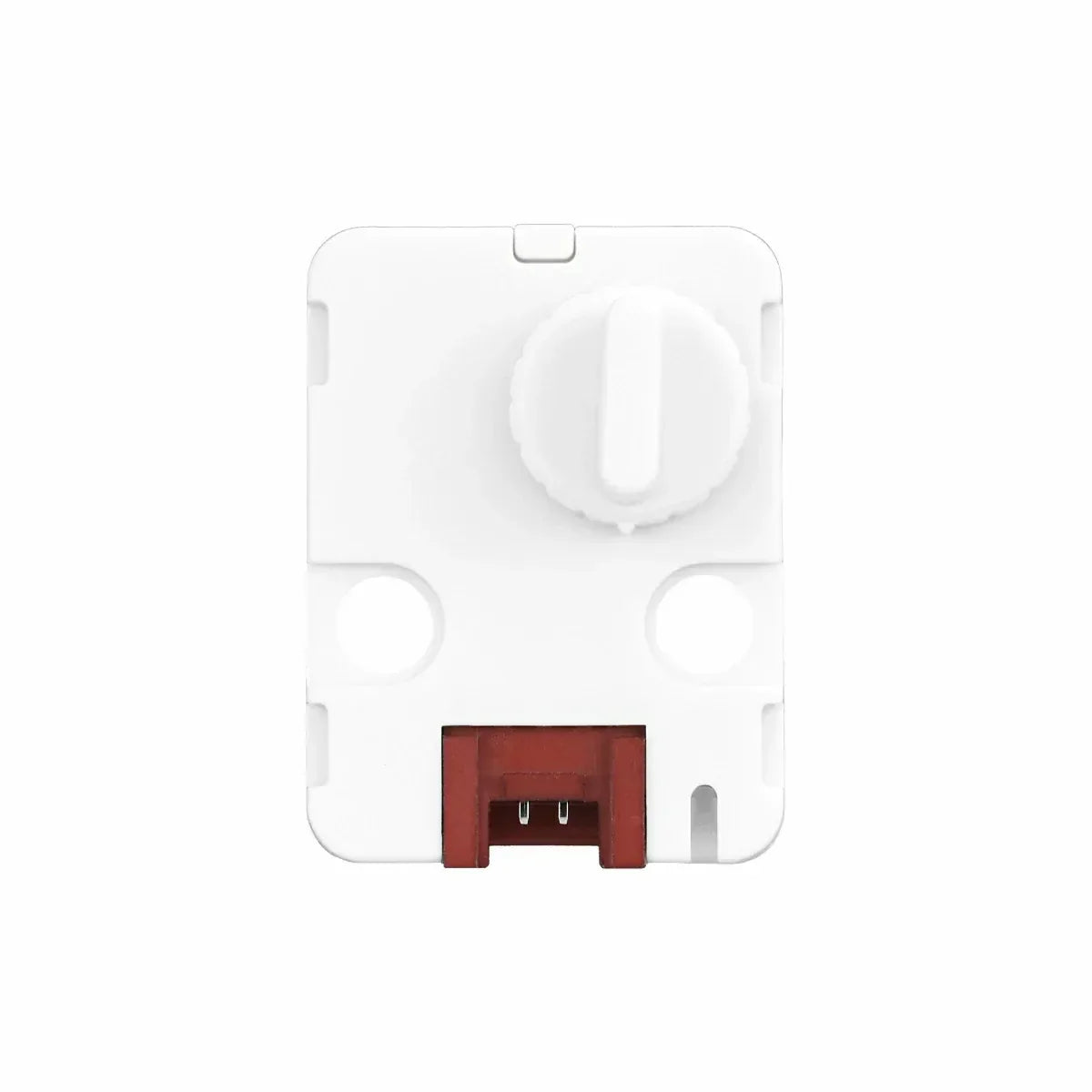

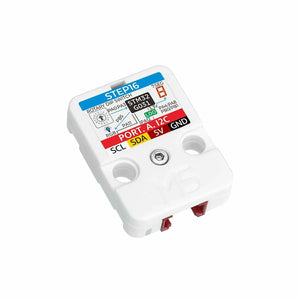

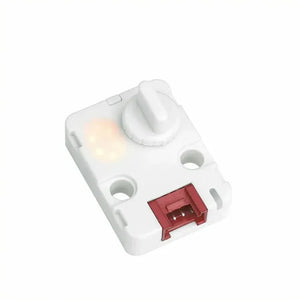

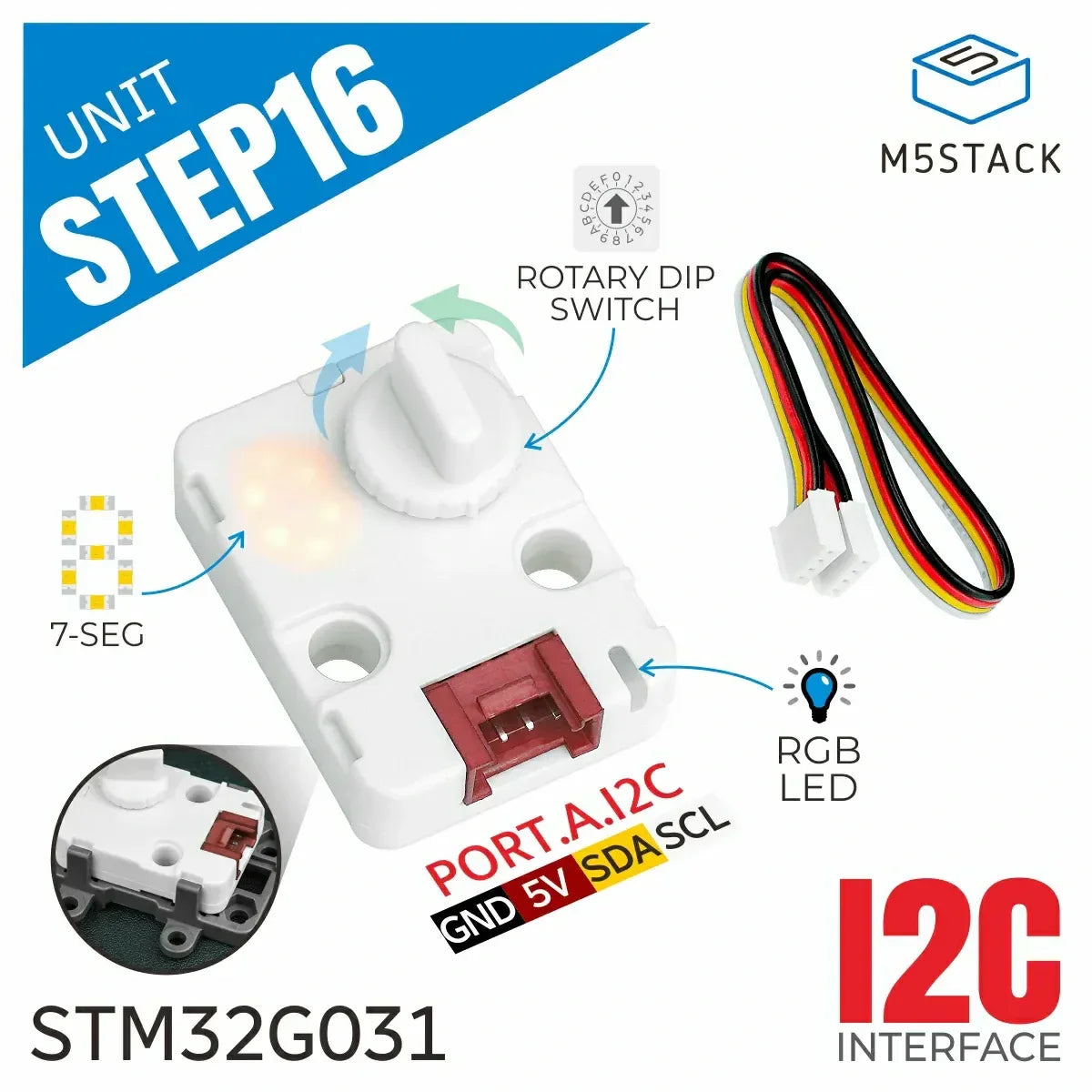

M5Stack Unit Step16 er en højtydende 16-positioners roterende encoder kontrolenhed drevet af STM32G031G8U6 mikrocontrolleren. Den er designet til at opfange BCD-værdien af den roterende encoder i realtid og visuelt præsentere 0–F hexadecimale værdier på et integreret 7-segment display.
Denne enhed understøtter en standard I2C-interface, med konfigurerbare muligheder for rotationsretning, visningstilstand, RGB LED-farve og I2C-adresse. Flere enheder kan fungere problemfrit på en enkelt I2C-bus.
Med sit rene og effektive design giver Unit Step16 responsiv fysisk interaktion og realtids visuel feedback. Den er velegnet til:
- Smarte interaktive enheder (f.eks. smarte hjemmekontrolpaneler)
- Kontrolinterfaces (f.eks. justering af lydstyrke, RGB-lyskontrol, motorhastighedsregulering)
- STEAM uddannelsesprototyping og undervisning
M5Stack Unit Step16 tilbyder fremragende udvidelsesmuligheder, problemfri konfiguration og intuitiv visning, hvilket gør den til en ideel løsning til udvikling af smarte enheder og uddannelsesprojekter.
Tips: For at sikre encoderens levetid, betjen den venligst med moderat kraft og undgå overdreven eller kraftfuld gentagen rotation.
Nøglefunktioner
- 16-bit roterende encoder: Muliggør præcis kontrol og feedback til forskellige smarte enheder og kontrolpaneler.
- STM32-mikrocontroller: Sikrer stabil ydeevne og effektiv databehandling.
- Integreret 7-segment display: Viser øjeblikkeligt hexadecimale værdier fra 0 til F for hurtig og bekvem visuel feedback.
- I2C-kommunikation: Standard I2C-interface muliggør nem integration med M5Stack og andre udviklingskort. Konfigurer nemt flere Step16-enheder på samme I2C-bus ved at sætte unikke adresser.
- Tilpasselige parametre: Juster rotationsinkrementretning, visningstilstand, RGB LED-farve og I2C-adresse for at passe til dit projektbehov.
- Plug-and-Play: Klar til brug med M5Stack-økosystemet; understøtter hurtig prototyping og udvikling.
- Compact and Durable Design: Ideel til pladsbegrænsede indlejrede systemer og uddannelsesapplikationer.
Typiske anvendelser
- Smart Home Control Panels: Som intuitive og taktile inputenheder til hjemmeautomatiseringssystemer.
- Volume and Brightness Adjustments: Ideel til multimediekonsoller og belysningsopsætninger, der kræver præcis kontrol.
- Robotics and Motor Speed Regulation: Brug som en brugervenlig grænseflade i robotik- eller automatiseringsprojekter.
- STEAM Education Kits: Et perfekt valg til klasseværelsesdemonstrationer, STEM-kits og hardwareprototyping.
Specifikationer
| Specifikation | Parameter |
|---|---|
| MCU | STM32G031G8U6, 32-bit ARM Cortex-M0+, 64 MHz |
| Step Encoder | 16 positioner, 8421 BCD-kode |
| Encoder display | 7-segment LED |
| Programmerbar RGB LED | 1 x WS2812 |
| Encoder opdateringscyklus | 100 ms |
| Kommunikationsinterface | I2C @0x48, adresseområde: 0x08 ~ 0x77, ikke-flygtig efter strømafbrydelse |
| Standby-strøm | DC 5V @ 5.85 mA |
| Driftseffekt | Display LED 60%: DC 5V @ 14.76 mA Display LED 100%: DC 5V @ 24.13 mA RGB LED 100%: DC 5V @ 18.9 mA Display LED / RGB fuldt tændt: DC 5V @ 29.91 mA |

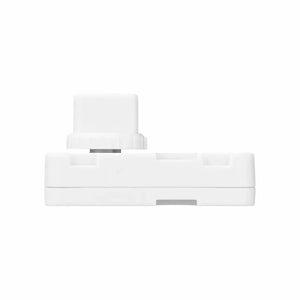

| Produktstørrelse | 32.0 × 24.0 × 16.9 mm |
| Produktvægt | 5.5 g |
| Pakningsstørrelse | 138.0 × 93.0 × 13.0 mm |
| Bruttovægt | 10.9 g |

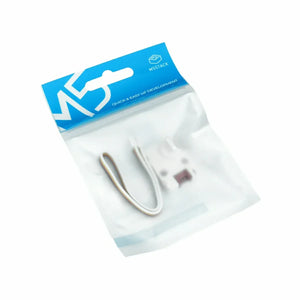

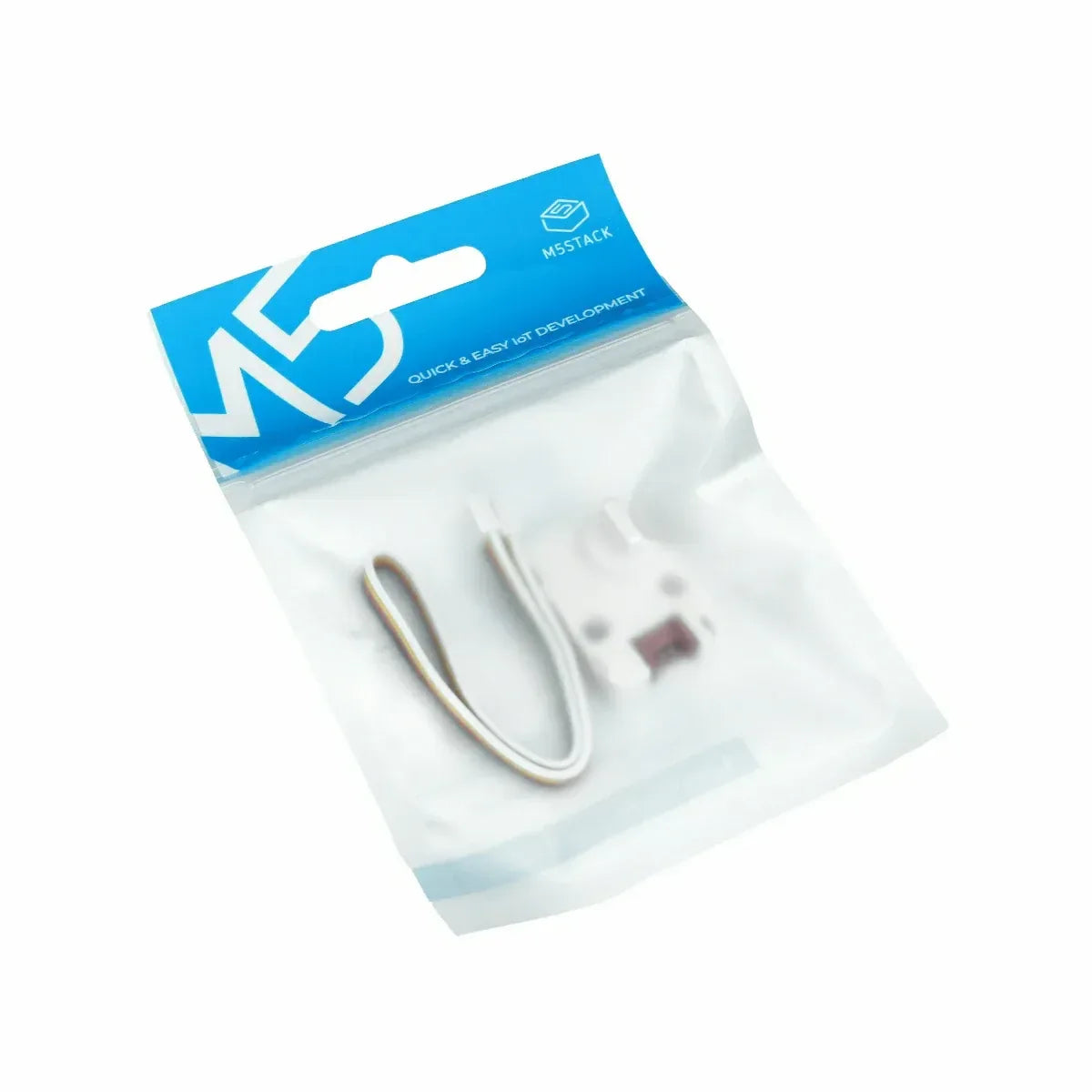

Inkluderer
- 1 x Unit Step16
- 1 x HY2.0-4P Grove Kabel (20cm)
Skemaer

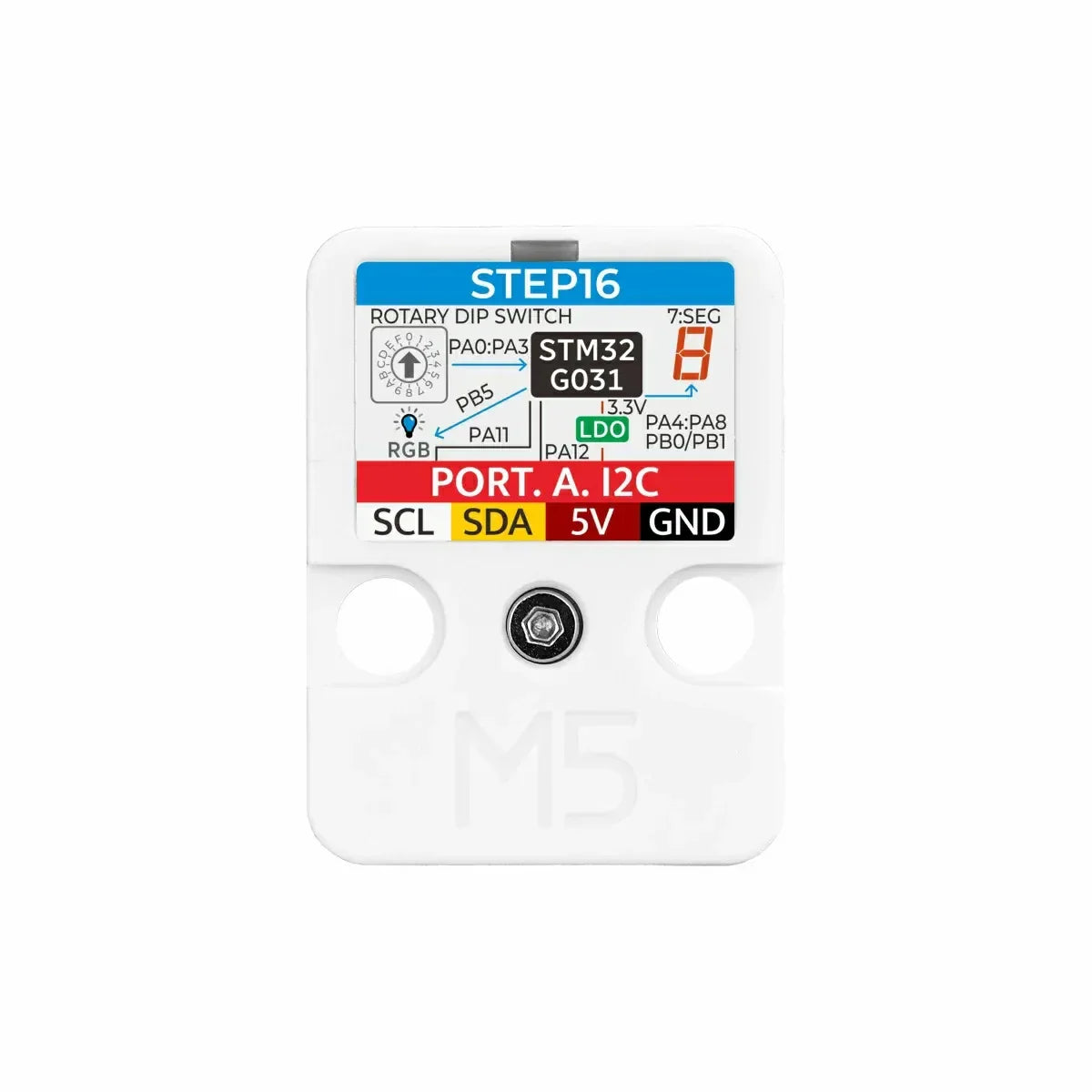

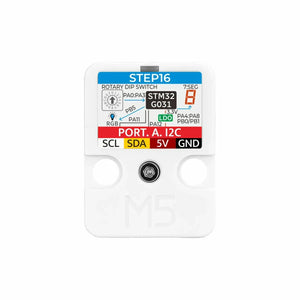

PinMap
| HY2.0-4P Pin | Farve | PORT.A | Funktion |
|---|---|---|---|
| 1 | Sort | GND | Jord |
| 2 | Rød | 5V | Strømforsyning |
| 3 | Gul | SDA | I2C Data |
| 4 | Hvid | SCL | I2C Ur |
