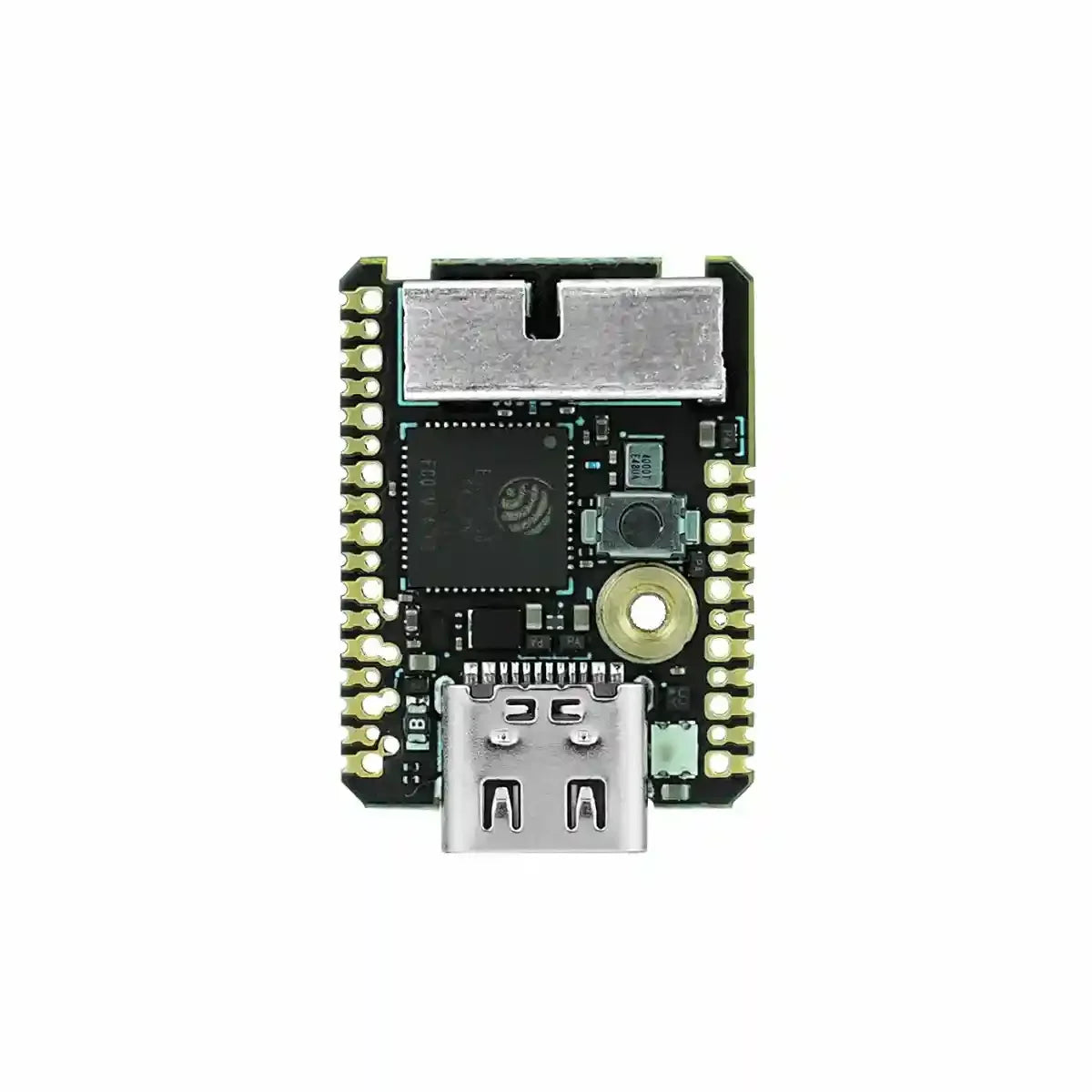

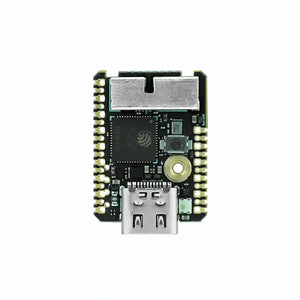

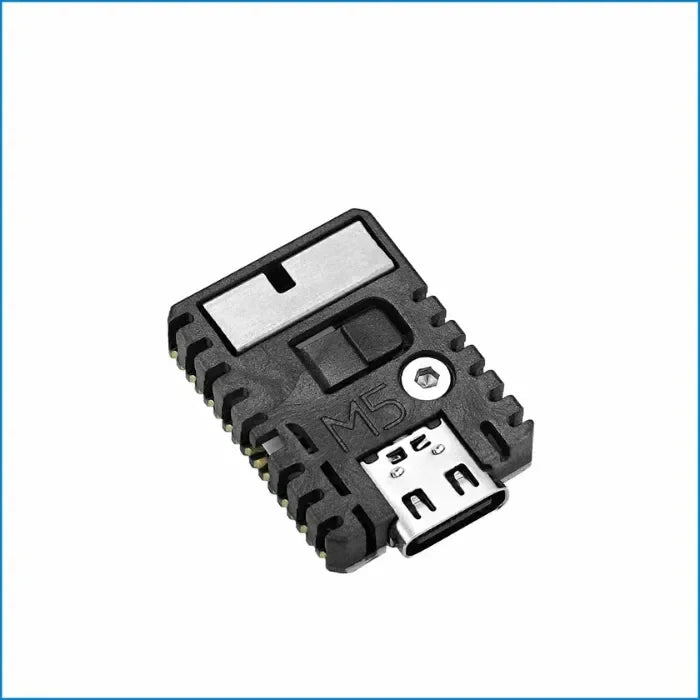

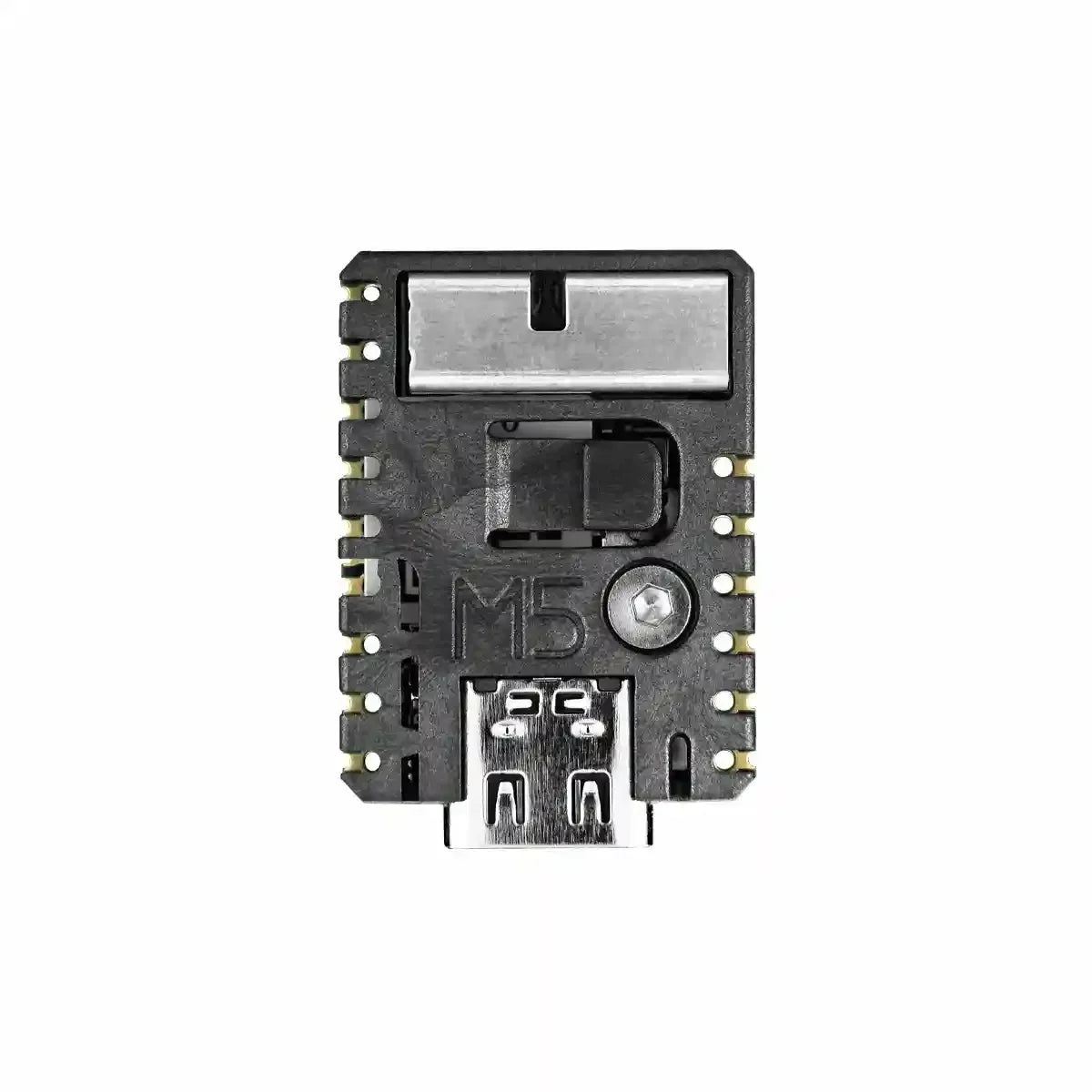

⚙️ Stamp-S3A Embedded Modul
Introducerer Stamp-S3A, et topmoderne embedded modul drevet af Espressif ESP32-S3FN8.
-
🖥️ 240 MHz Xtensa® 32-bit LX7 dual-core processor → enestående ydeevne til forskellige applikationer
-
💾 8 MB Flash-hukommelse → rigelig lagerplads til projekter
-
🌈 Programmerbar RGB LED + 🔘 Brugerknap → forbedret interaktivitet
-
📡 Innovativ 3D-antenne design → overlegen trådløs kommunikation, ideel til IoT
-
🔌 23 GPIO'er tilgængelige → nem integration via 1,27 mm / 2,54 mm pitch SMT/DIP pin headers eller sokler
-
🚀 Gør det muligt for udviklere at hurtigt bygge og implementere applikationer med minimal indsats
Funktioner
- ESP32-S3FN8 (2,4 GHz Wi-Fi)
- Dual-core processor til multitasking
- Robust værktøjssæt understøtter flere applikationsformer (SMT, DIP, fly-wire osv.)
- Integrerede komponenter: programmerbar RGB LED og fysisk knap
- Udviklingsstøtte til Arduino IDE
- Kompatibel med PlatformIO

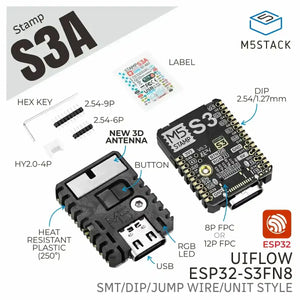

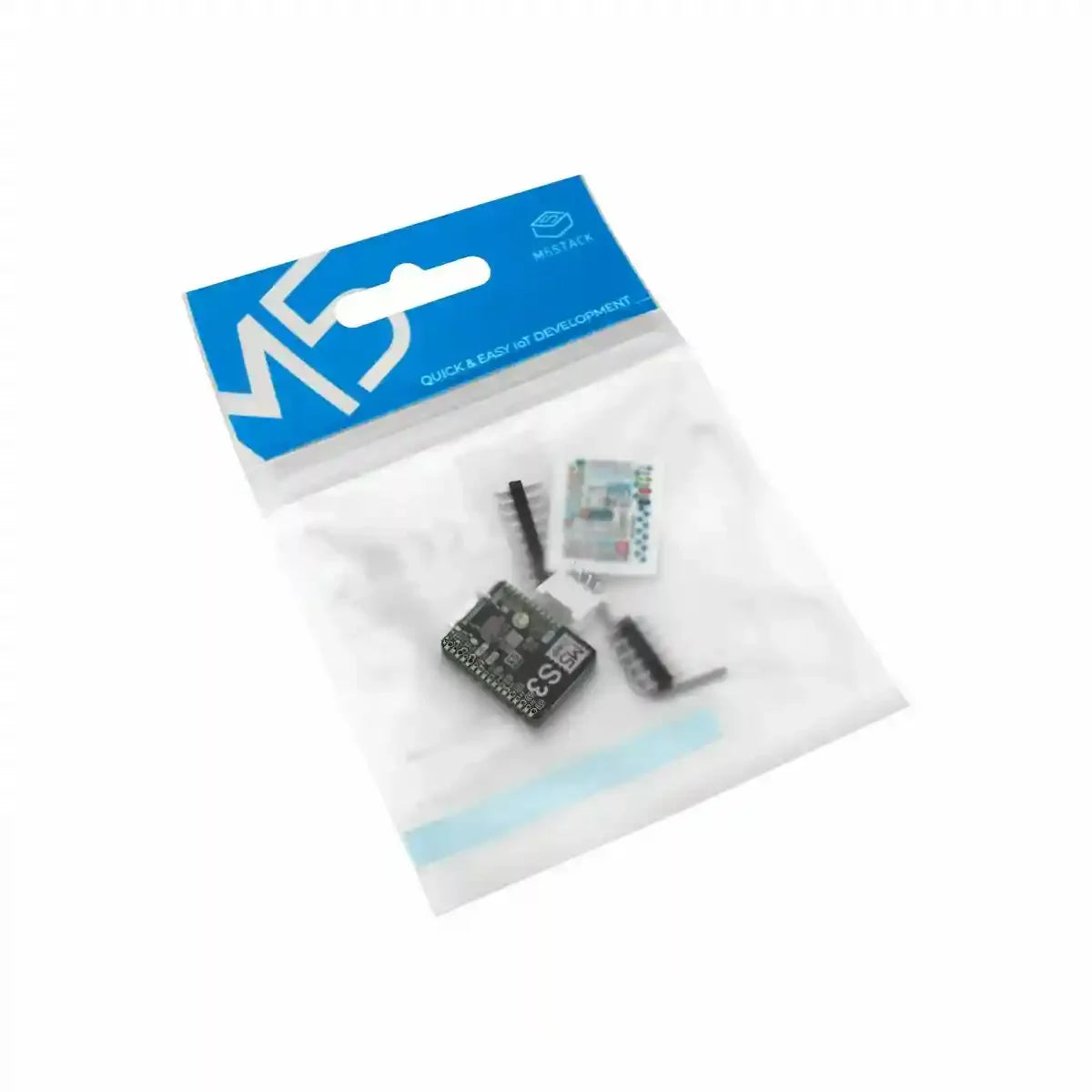

Inkluderer
- 1 x Stamp-S3A modul
- 1 x Brugervejledning
- 1 x Skrue (M2.5 x 16)
- 1 x 12,5 x 5,8 mm køleplade
- 1 x Nøgleskrue (1 stk. til M2-skrue)
Anvendelser
- Smart home-enheder
- Industrielle kontrolterminaler
- Bærbar elektronik
Specifikationer
| Specifikation | Parameter |
|---|---|
| Spec-model | ESP32-S3FN8 |
| DC-DC | MUN3CAD0-5C |
| Blink | 8 MB |
| Indgangsspænding | DC 5V |
| Berøringssensor | SPI, I2C, GPIO, pulstæller |
| IO-grænseflader | 23 |
| IO-pitch | 1,27 mm og 2,54 mm |
| LCD-benantal | 0,6 mm 12P til 2P 0,8 P |
| Driftstemperatur | 0 – 40 °C |
| Produktsstørrelse | 30.0 × 47.7 mm |
| Produktvægt | 2,9 g |
| Pakkestørrelse | 183,0 × 91,0 × 10,5 mm |
| Vægt | 17 g |
Produktsammenligning
| Produkt sammenligningspunkt | Stamp-S3A | Stamp-S3 |
|---|---|---|
| RGB LED styringslogik | RGB LED er forskelligt multiplexet med nyere PCB-busprotokoller | Standarddesign |
| Antennedesign | Optimeret antenne design med bedre ydeevne | Konventionelt antenne design |
| Forbedret foderrækkevidde | Forbedret rækkevidde (40 – 30 m) | Standard specifikation |
| Strømforsyning | USB-strømforsyning: DC 5V, 500mA | USB-strømforsyning: DC 5V, 500mA |
Lær
Download-tilstand
For at gå ind i Download Mode, følg disse enkle trin:
- Tryk og hold G0 knappen på Stamp-S3A.
- Mens knappen holdes, tænd for enheden.
- Efter strømmen er tilsluttet, slip G0 knappen.
Yderligere Bemærkninger
-

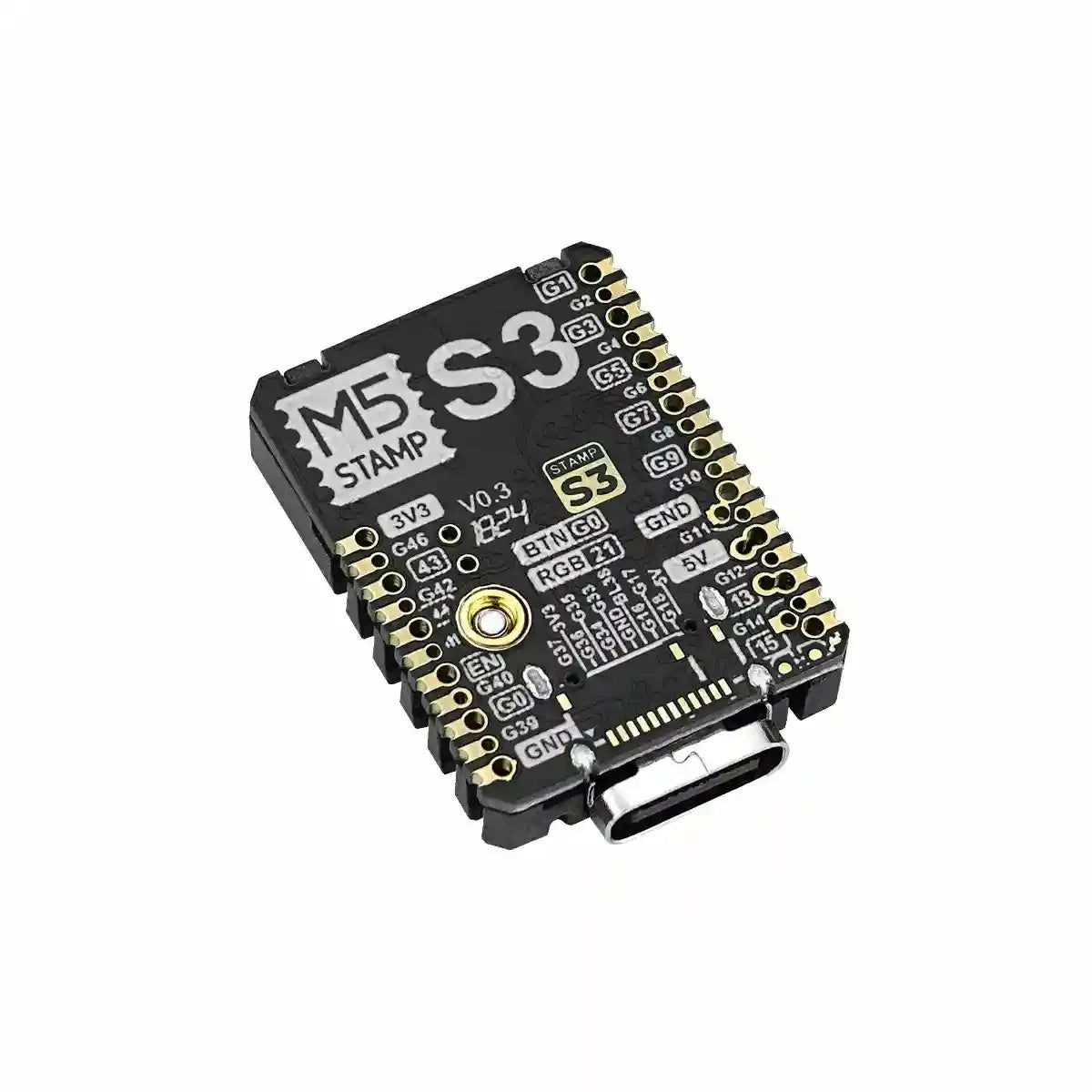

ESP32-S3 Pins G0 og G46: Disse pins er strappingspins, der bestemmer boot-tilstanden. Som standard er G0 trukket op, mens G46 er internt trukket ned, hvilket tillader chippen at boote normalt fra SPI Flash. Vær forsigtig med ikke at trække G46 højt, før chippen booter; ellers starter den ikke korrekt. Se venligst Strapping-Pin sektionen i ESP32-S3 databladet for detaljeret information.
-

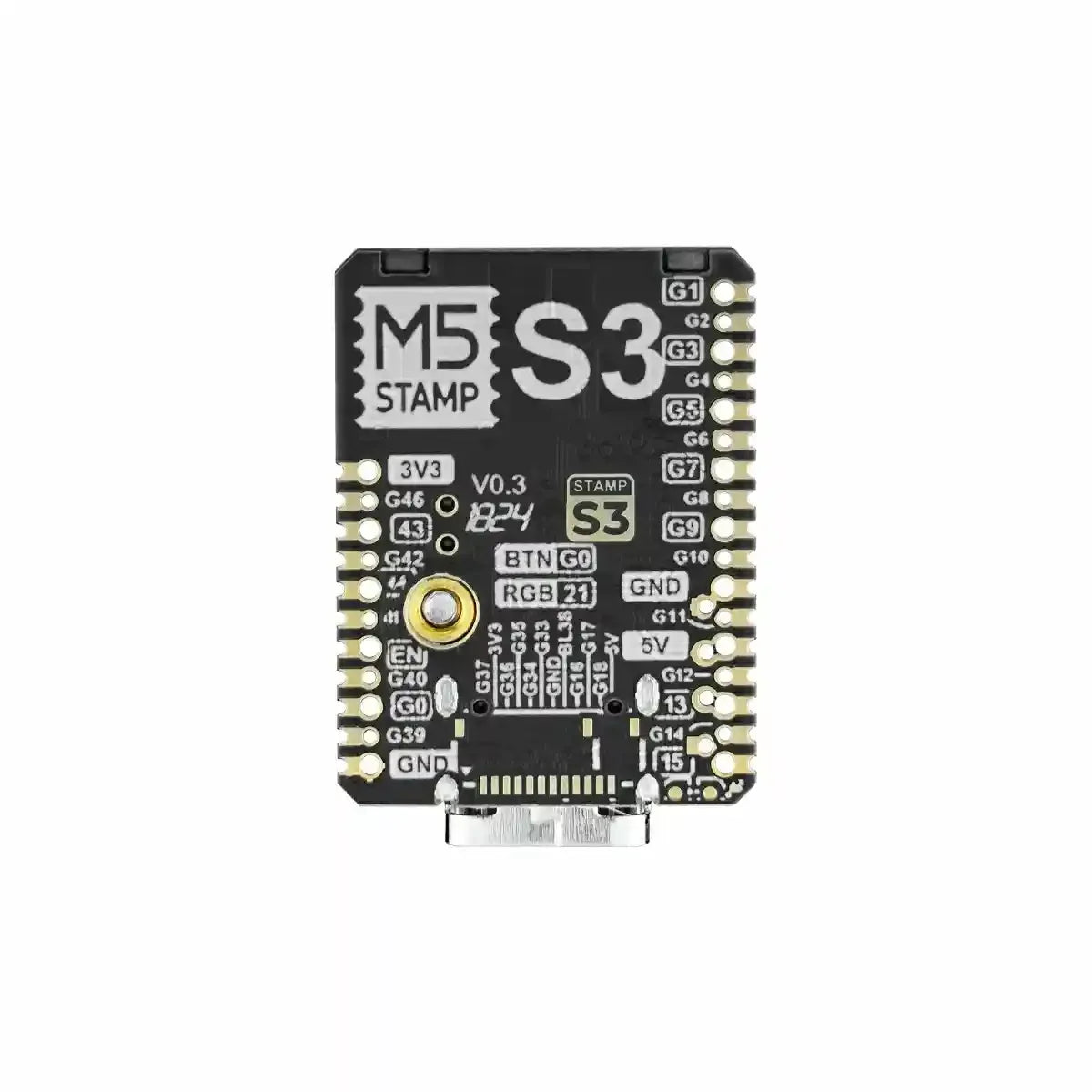

Et SPI-interface til en TFT-skærm er reserveret på bagsiden af modulet. De kompatible FPC-stik specifikationer er 8 PIN og 12 PIN.
Skemaer
PinMap
Modelstørrelse
Datablade
Software
Arduino
UiFlow2
