M5Stack M5StampS3A med 1.27 header-pin

SKU: M5-S007-PIN127-V033
Salgspris €11,39
incl. VAT
In Stock & Ready to Ship
Tilføj til ønskeliste Tilføj til sammenligning
📦 From 50€ in Germany, 100€ in the EU,45€ in the US!
🚀
Express Shipping Available:
Need it faster? Contact us via phone or email for expedited delivery.
Visa
PayPal
Mastercard
American Express
Shop Pay
M5Stack M5StampS3A with 1.27 Header Pin-1

M5Stack M5StampS3A med 1.27 header-pin

€11,39

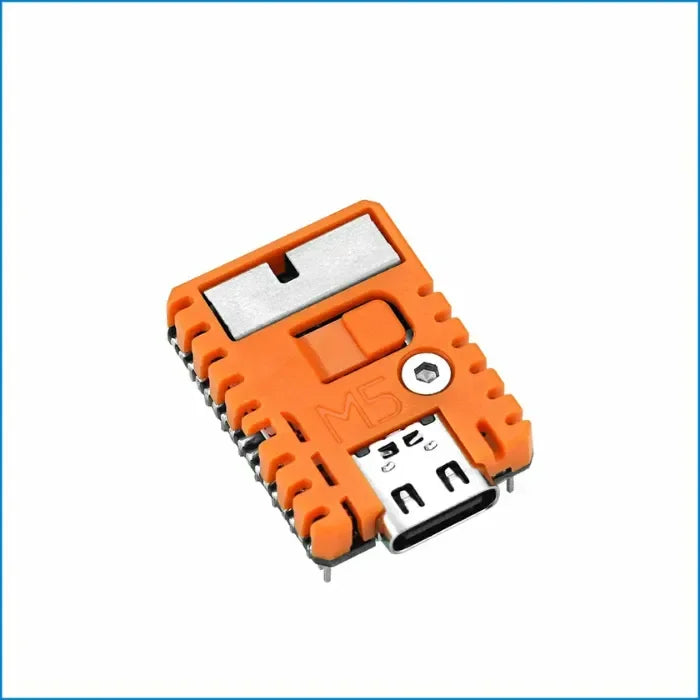

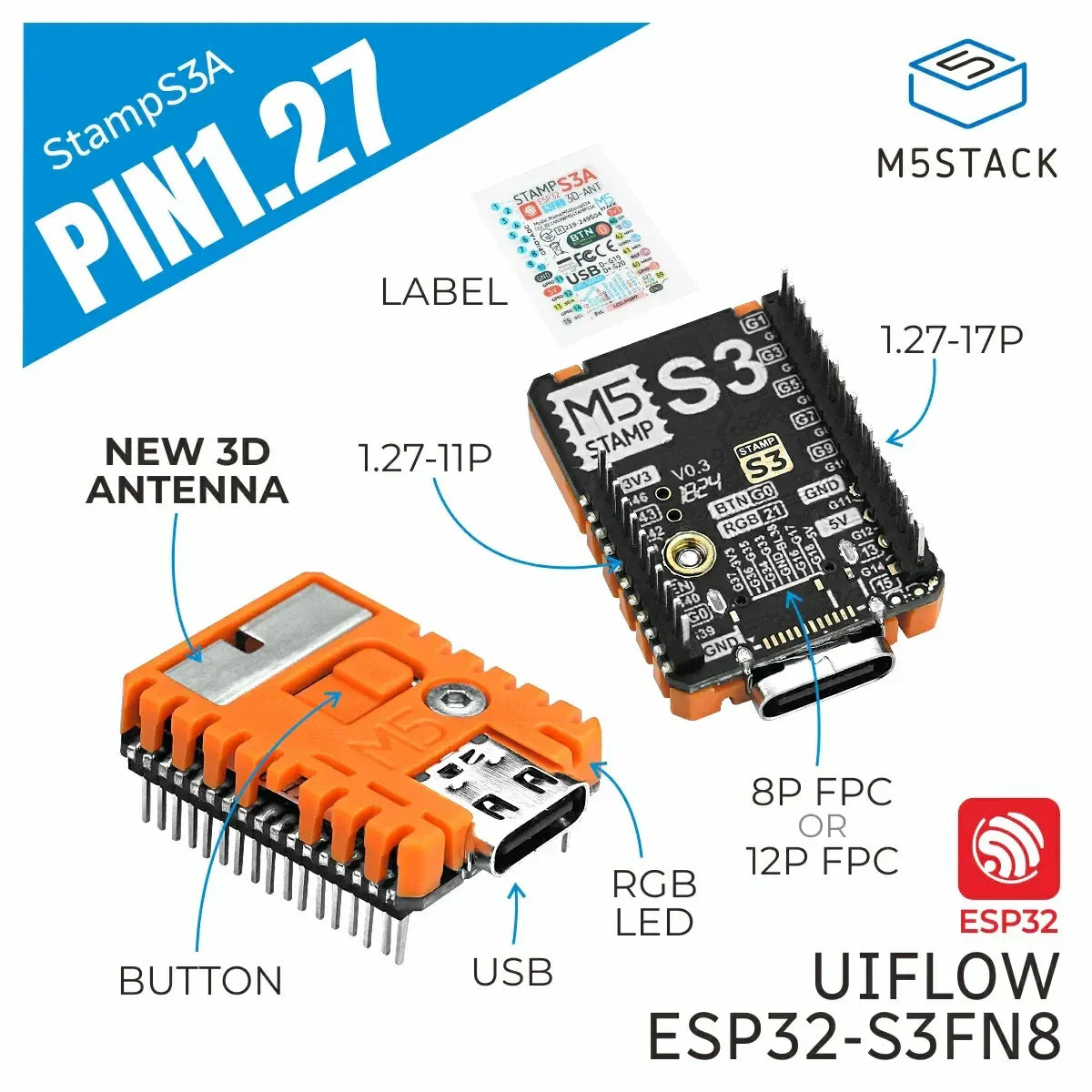

Opdag Stamp-S3A PIN1.27, et kompakt og højt integreret embedded modul, der udnytter Espressif ESP32-S3FN8. Dette avancerede system har en kraftfuld 240 MHz Xtensa® 32-bit LX7 dual-core processor og inkluderer 8 MB Flash-hukommelse, en programmerbar RGB LED og en brugervenlig knap.

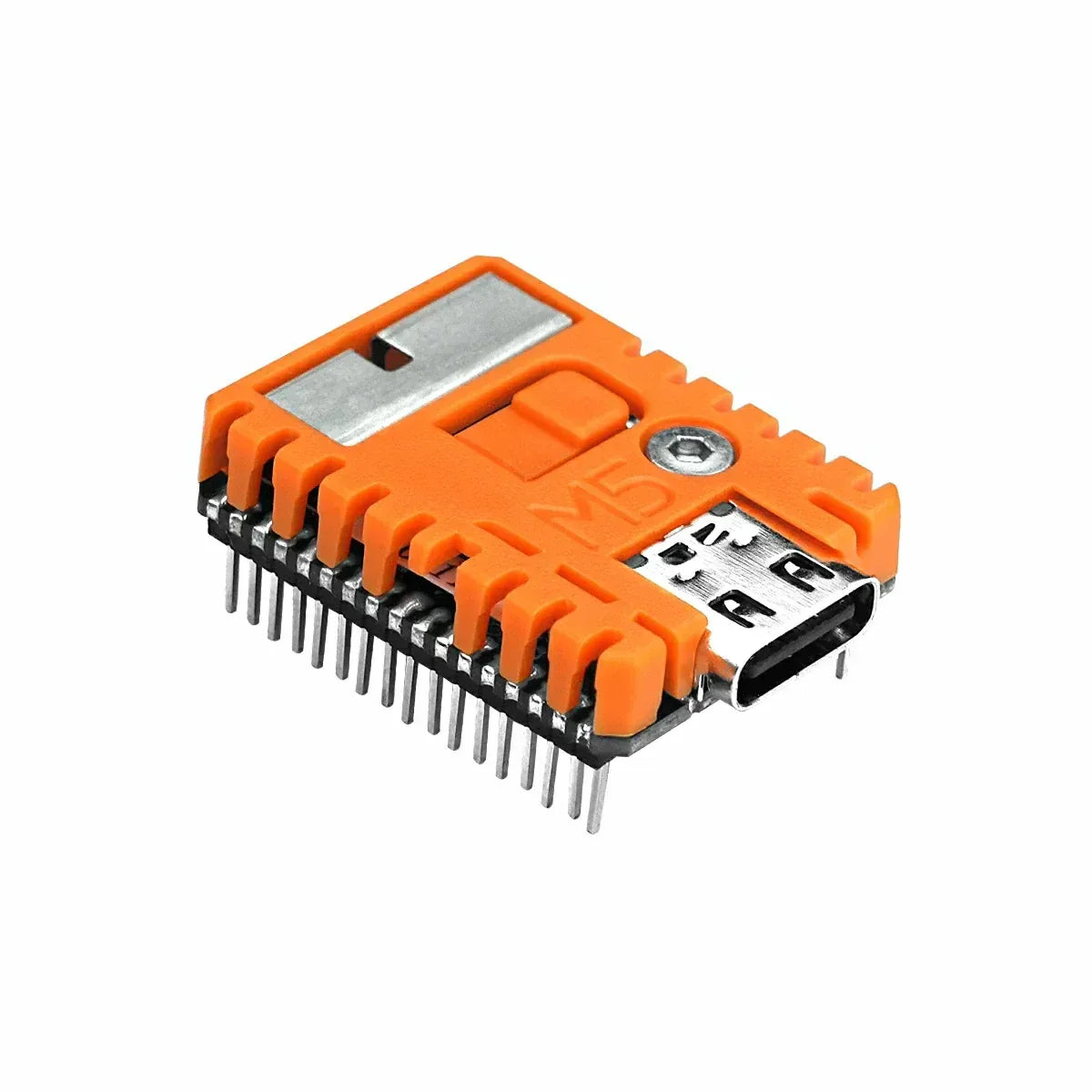

Modulets optimerede 3D-antenne design sikrer forbedret trådløs ydeevne, hvilket gør det ideelt til IoT-løsninger. Med  tilgængelige minimerer den forudlodede 1,27 mm-pitch SMT-pin header fodaftrykket og letter problemfri PCB-integration. Udviklere kan hurtigt bygge kompakte applikationer med lethed og effektivitet.

Funktioner

  • ESP32-S3FN8 (2,4 GHz Wi-Fi)
  • 1,27 mm-pitch SMT-interface
  • 23 multifunktionelle GPIO'er
  • 8 MB Flash
  • Rig I/O breakout, der understøtter flere applikationsformer (SMT, DIP, fly-wire)
  • Integreret programmerbar RGB LED og knap
  • Udviklingsplatform
    • UiFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO



Inkluderer

  • 1 x Stamp-S3A PIN1.27
  • 1 x Klistermærke



Anvendelser

  • Smarthjem-enheder
  • Industrielle styresystemer
  • Bærbar teknologi



Specifikationer

Specifikation Parameter
SoC ESP32-S3FN8
DC-DC MUN3CAD0-5C
Flash 8 MB
Indgangsspænding DC 5V
HMI Programmerbar fysisk knap, 1 x programmerbar RGB LED
Modulressource UF Berøringssensor, I2C, SPI, GPIO, pulstæller
IO-grænseflader 23
IO Pitch 1.27 mm
Driftstemperatur 0 – 40 °C
Produktstørrelse 26.0 × 40.0 × 4.7 mm
Produktvægt 3.1 g
Pakningsstørrelse 100.0 × 80.0 × 20.0 mm
Vægt 7.6 g



Produkt sammenligning

Produkt sammenligningspunkt Stamp-S3A PIN1.27 Stamp-S3
RGB LED kontrollogik RGB LED er multiplexet med PCB baggrundsbelysning Standard design
Antenne Design Optimeret antenne design med bedre ydeevne Konventionelt antennedesign
Forbedrede boot-muligheder Forbedret fremføringsområde Standard specifikation
Strømforsyning USB-strømforsyning: DC 5V, 500mA USB-strømforsyning: DC 5V, 500mA


Download Mode

For at gå ind i Download Mode:

  1. Hold G0 knappen på Stamp-S3A PIN1.27 nede før tænding.
  2. Slip knappen efter strømmen er tilsluttet.

Yderligere bemærkninger

  • ESP32-S3 Pins G0 og G46: Disse er strappingsben, der bestemmer boot-tilstanden. Som standard er G0 trukket op og G46 er internt trukket ned, hvilket tillader chippen at boote normalt fra SPI Flash. Undgå at trække G46 højt før chippen booter for at sikre korrekt opstart. Se Strapping-Pin sektionen i ESP32-S3 databladet for flere detaljer.

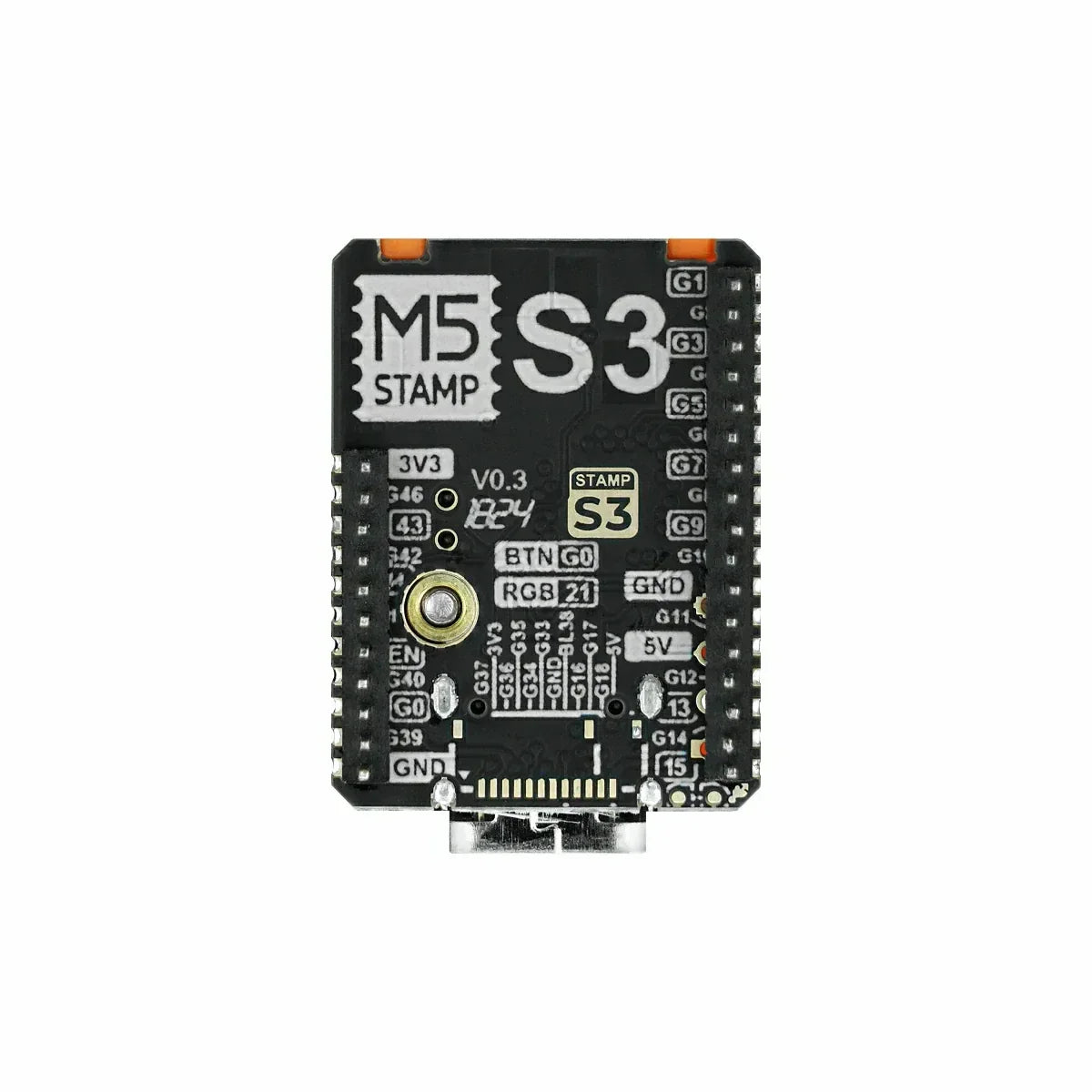

  • En SPI-grænseflade til en TFT-skærm er reserveret på bagsiden af modulet. Kompatible FPC-stik specifikationer er 8 PIN og 12 PIN.



Skemaer

PinMap



Modelstørrelse



Datablade



Software

Arduino

UiFlow2
