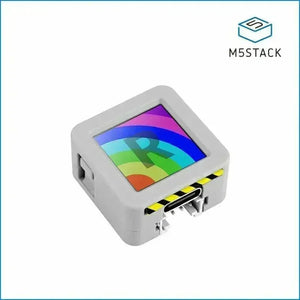

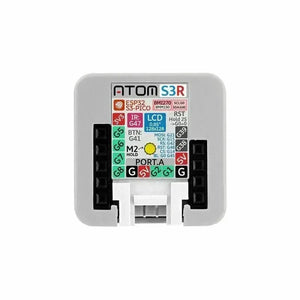

M5Stack ATOMS3R udviklingssæt med 0,85-tommer skærm

M5Stack ATOMS3R udviklingssæt med 0,85-tommer skærm

14,95 €

The M5Stack AtomS3R er den mest integrerede programmerbare controller på markedet, baseret på ESP32-S3 hovedcontrolleren. Den har ESP32-S3-PICO-1-N8R8 hovedcontroller med indbygget WiFi, 8MB onboard FLASH og 8MB PSRAM. M5Stack AtomS3R leveres med en 0,85-tommer farve IPS-skærm og en programmerbar knap under den. AtomS3R inkluderer en 5V til 3,3V strømkreds, en indbygget tre-aksers BMM150 geomagnetisk sensor og en seks-aksers BMI270 holdningssensor. AtomS3R har også en Type-C interface til strømforsyning og firmware-downloads samt en HY2.0-4P udvidelsesport. Seks GPIO og strømstifter er reserveret i bunden for nem udvidelse. 3D-antenne på M5Stack AtomS3R er en forbedring i forhold til tidligere produkter, hvilket giver bedre ydeevne og større stabilitet. M5Stack AtomS3R måler kun 24x24x12,9mm, hvilket gør den ideel til en bred vifte af indlejrede smarte enhedsapplikationer.

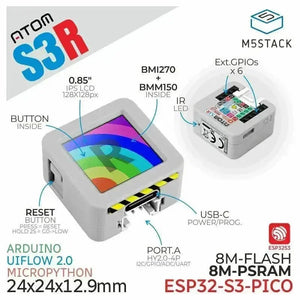

M5Stack ATOMS3R Funktioner

  • Integreret ESP32-S3-PICO-1-N8R8 hovedcontroller
  • Ni-akset sensorsystem (seks-akset BMI270 + tre-akset BMM150 geomagnetisk sensor)
  • 8MB Flash og 8MB PSRAM
  • Understøtter infrarød kontrolfunktionalitet
  • Programmerbar knap

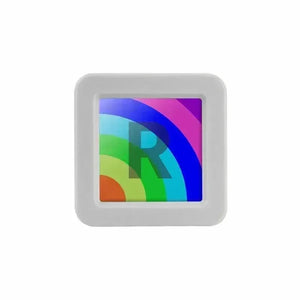

  • 0,85-tommer LCD-skærm
  • Udvidelige pins og interfaces
  • Udviklingsplatforme: Arduino, UIFlow, Micropython



 Artikler om AtomS3R



Skemaer

M5Stack ATOMS3R



Inkluderer

  • 1x AtomS3R



Anvendelser

  • Bevægelsesdetektion og retningsregistrering
  • Bærbare enheder
  • Smart enhedskontrol
  • IoT-applikationer



Specifikationer

Specifikation Detaljer
SoC ESP32-S3-PICO-1-N8R8 @Dual-core Xtensa LX7 processor, op til 240MHz
PSRAM 8MB PSRAM
FLASH 8MB FLASH
TFT-driver GC9107
Farve IPS Opløsning 128 x 128
Seks-akset sensor (BMI270) Nøjagtighed: 0,05% (acceleration), 0,05°/s (vinkelhastighed)
I2C-adresse: 0x68
Trekakslet geomagnetisk sensor (BMM150) Nøjagtighed: 0,3 μT
Monteret på BMI270, magnetometerdata tilgås via BMI270
IR Infrarød transmissionsafstand: 12,46m @ ∠180°, 1,45m @ ∠90°, 3,88m @ ∠45°
Søvnstrøm GPIO-5V strømforsyning: DC5V @ 11,63 μA
Grove-5V strømforsyning: DC5V @ 10,75 μA
USB-5V strømforsyning: DC5V @ 92,50 μA
Driftstrøm IMU driftstrøm: DC5V @ 99,25 mA
IR driftstrøm: DC5V @ 100,40 mA
RGB driftstrøm: DC5V @ 106,39 mA
Med LCD: DC5V @ 56,69 mA
Bund reserverede GPIO-ben G5/G6/G7/G8/G38/G39
Driftstemperatur 0°C ~ 40°C
Produktdimensioner 24*24*12,9mm
Emballagemål 85*65,5*13mm
Produktvægt 6.7g
Emballagevægt 13.4g



Brugsanvisning

BMM150 Magnetisk Forstyrrelse
Produkter med magneter kan forstyrre BMM150 magnetisk sensor, hvilket resulterer i unormale aflæsninger. Når du bruger M5 controllere med indbyggede magneter, fjern magneterne og hold BMM150 væk fra stærke magnetfelter.

Skemaer



PinMap



Datablade



AtomS3 Sammenligning

Specifikation AtomS3R AtomS3
SoC ESP32-S3-PICO-1-N8R8 ESP32-S3FN8
Hukommelse 8 MB Flash + 8 MB PSRAM 8 MB Flash
Sensor BMI270 + BMM150 MPU6886
Antenne Forbedret 3D-antenne Standard 3D-antenne
