M5Stack Atom EchoS3R Smart Højttaler Udviklingssæt
M5Stack Atom EchoS3R Smart Højttaler Udviklingssæt

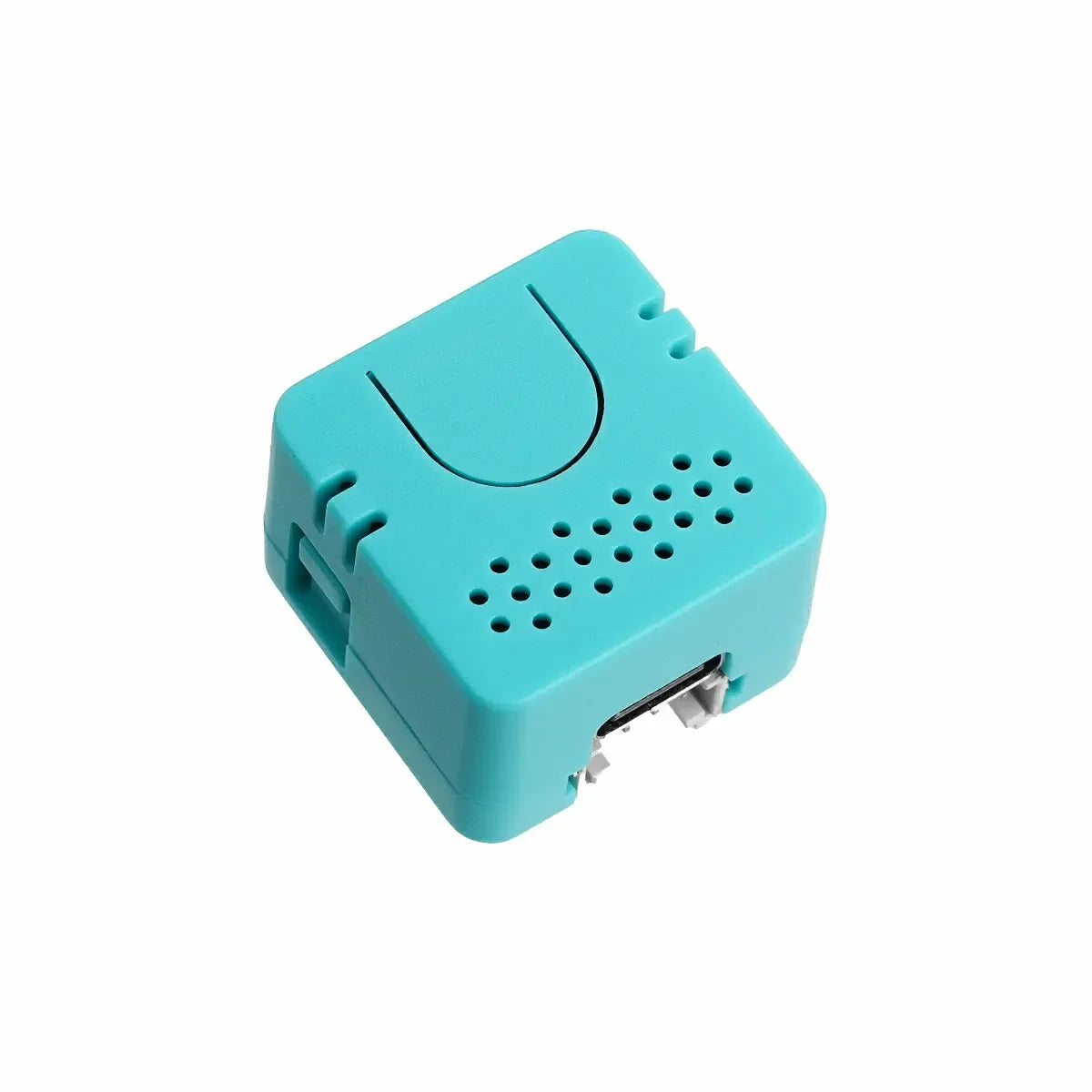

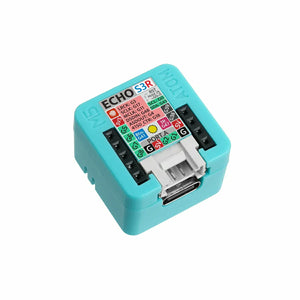

Atom EchoS3R Smart Speaker Dev Kit er en kompakt, programmerbar IoT stemmeinteraktionscontroller designet til intelligent stemmekontrol og menneske-computer interaktion. Drevet af ESP32-S3-PICO-1-N8R8 dual-core processoren understøtter den 2,4GHz Wi-Fi forbindelse og integrerer 8MB Flash + 8MB PSRAM, hvilket leverer fremragende ydeevne og skalerbarhed til alsidig applikationsudvikling.
Dets professionelle lydsystem—med en ES8311 mono codec, højsensitiv MEMS mikrofon og NS4150B effektforstærker—sikrer klar stemmeoptagelse og højfidelitets lydoutput, hvilket gør den ideel til AI stemmeassistenter, smart home kontrol og IoT innovation.

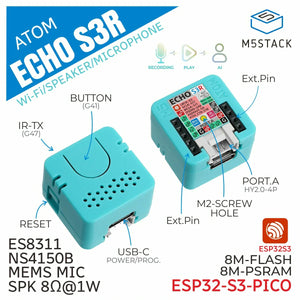

⚙️ Nøgle Funktioner
-
Højtydende SoC: ESP32-S3 dual-core Xtensa LX7 @ 240MHz
-
Rigelig lagerplads: 8MB Flash + 8MB PSRAM til komplekse applikationer
-
Professionel lyd: ES8311 codec + MEMS mikrofon (65dB SNR)
-
Højkvalitetslyd: NS4150B forstærker + 8Ω@1W højttaler
-
Infrarød sender: Indbygget IR til enhedskontrol
-

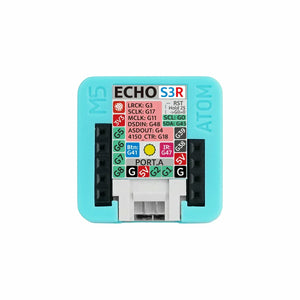

Udvidelige grænseflader: Fleksible pinouts til perifer integration
-
Multi-platform support: Arduino, UiFlow2, ESP-IDF, PlatformIO
-
Kompakt design: Kun 24 × 24 × 16,8 mm, 9,3 g
📊 Teknisk Specifikationer
| Parameter | Detaljer |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8, Dual-core Xtensa LX7, op til 240MHz |
| Hukommelse | 8MB Flash + 8MB PSRAM |
| Lyd Codec | ES8311, 24-bit opløsning, I2S protokol |
| Mikrofon | MEMS mikrofon, 65dB SNR |
| Højttaler | NS4150B forstærker + 8Ω@1W højttaler |
| Effekt Indgang | DC 5V |
| Dimensioner | 24.0 × 24.0 × 16.8 mm |
| Vægt | 9.3 g |
| Drift Temp | 0 ~ 40°C |
💡 Anvendelse Scenarier
-
AI Voice Assistants – Byg personlige stemmeaktiverede enheder
-
Smart Home Control – Styring med stemme til belysning, apparater og sikkerhed
-
IoT-udvikling – Hurtig prototyping og produktudrulning
-
Uddannelse & Forskning – Indlejret AI og stemmegenkendelsesprojekter
📊 Atom EchoS3R vs Atom Echo
| Funktion | Atom EchoS3R | Atom Echo |
|---|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 (Dual-core Xtensa LX7, op til 240MHz) | ESP32-PICO-D4 |
| Flash | 8MB | 4MB |
| PSRAM | 8MB | Ingen |
| Lydløsning | ES8311 codec + NS4150B forstærker | NS4168 forstærker + SPM1423 mikrofon |
| Mikrofon | MEMS mikrofon (65dB SNR) | SPM1423 mikrofon |
| Højttaler | NS4150B forstærker + 8Ω@1W højttaler | Indbygget højttaler |
| Infrarød sender | ✅ Integreret | ❌ Ikke tilgængelig |
| RGB LED | ❌ Ingen | ✅ WS2812 x1 |
| Udviklingsplatforme | Arduino, UiFlow2, ESP-IDF, PlatformIO | Arduino, UiFlow, ESP-IDF |
| Dimensioner | 24 × 24 × 16,8 mm | Lignende (en smule forskellig) |
| Vægt | 9,3 g | En smule lettere |
📘 Tutorials & udviklingsressourcer
Atom EchoS3R er ikke bare hardware—det leveres med omfattende tutorials og softwareunderstøttelse for at hjælpe udviklere i gang hurtigt:
-
Arduino IDE Quick Start – Trin-for-trin guide til programmering og kontrol af Atom EchoS3R.
-
XiaoZhi Voice Assistant – Byg din egen personlige stemmeassistent ved at flashe firmware via M5Burner.
-
M5Unified & M5GFX Libraries – Officielle biblioteker til grafik og samlet enhedsstyring.
-
PlatformIO Environment – Forudindstillede indstillinger for problemfri udvikling.
👉 Disse ressourcer gør det nemt for både begyndere og professionelle at bringe deres IoT stemmeprojekter til live.
🔧 Nem firmware flashing
Det er nemt at gå ind i Download Mode:
-
Tryk og hold reset-knappen i ca. 2 sekunder, indtil det interne grønne LED-lys tænder.
-
Slip knappen—enheden er nu klar til firmware flashing.

Denne strømlinede proces sikrer hurtig prototyping og nemme opdateringer for udviklere.
