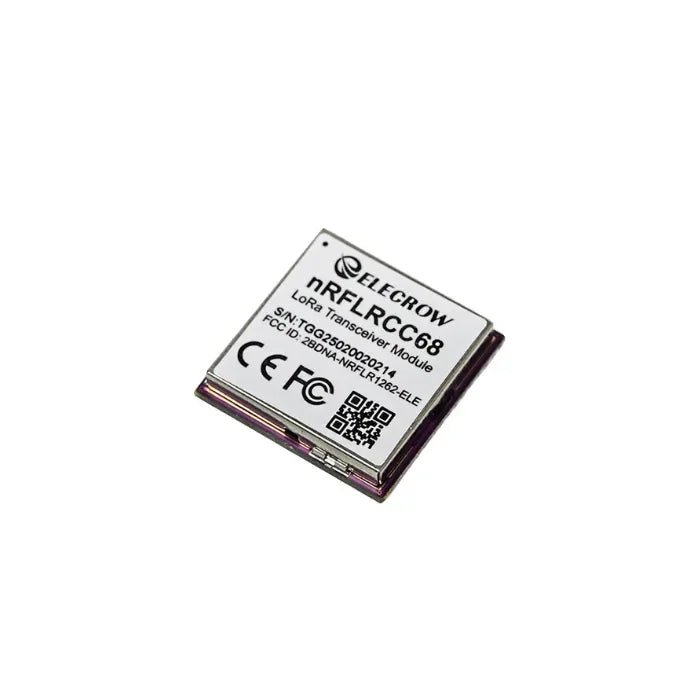

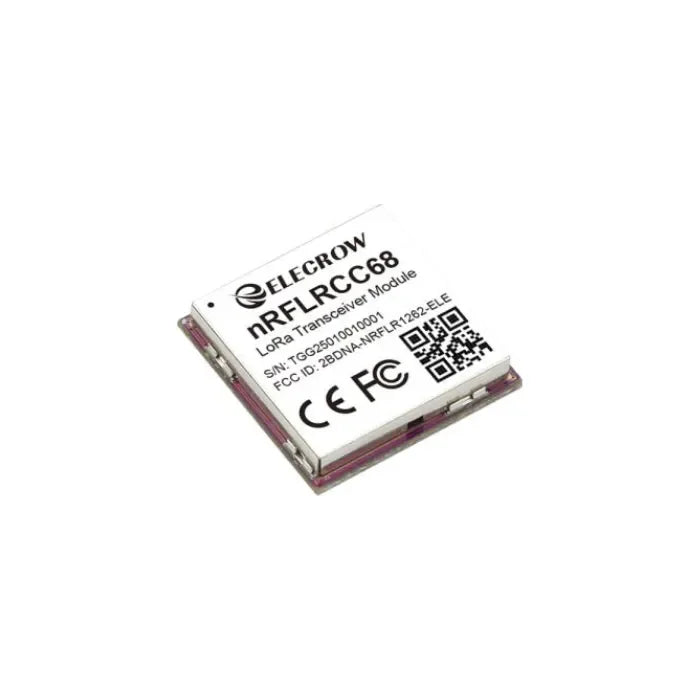

Elecrow nRFLRCC68 trådløs transceiver modul med nRF52840 & LLCC68
Elecrow nRFLRCC68 trådløse transceiver-modul integrerer Nordic nRF52840 mikrocontrolleren og Semtech LLCC68 LoRa transceiver-chippen. Det er et højtydende, lavt strømforbrug medium- og langtrækkende trådløst transceiver-modul. Det understøtter Bluetooth 5.3 og lavstrøms Bluetooth, overholder A-, B- og C-klasserne i LoRaWAN 1.0.4 specifikationen og understøtter LoRa punkt-til-punkt (P2P) kommunikationsmode. Det dækker 850~930MHz (anvendelig til 868MHz, 915MHz) globale ISM-bånd, med en maksimal sendeeffekt på +20dBm, en transmissionshastighed på 1.76~62.5Kbps og en transmissionsafstand på op til 10 km.
Det nRFLRCC68 trådløse transceiver-modul har indbygget AT-kommando firmware, understøtter SDK-tilpasset udvikling og en rig perifer grænseflade, der giver høj fleksibilitet til at imødekomme forskellige udviklingsbehov. nRFLRCC68 trådløse transceiver-modul bevarer fordelene ved lavt strømforbrug, høj sendeeffekt og fuldt LoRa-frekvensbånd, samtidig med at omkostningsstrukturen optimeres, og det mindre brugte "ultralavhastighedsscenarie" fjernes, hvilket opnår betydelige prisfordele og gør dette Elecrow trådløse transceiver-modul mere egnet til smarte hjemmeapplikationer, mellemlange indendørs og indendørs-til-udendørs trådløse applikationer.
Selvudviklet af Elecrow med eksklusivt design. Tilpasning af denne nRFLRCC68 trådløse transceiver-modul kan drøftes ved store ordrer.
Funktioner for Elecrow nRFLRCC68 trådløs transceiver-modul
- Høj ydeevne: Maksimal sendestyrke kan nå +20dBm, understøtter 1.76~62.5Kbps transmissionshastighed, -125.5dBm følsomhed @SF12/BW=125kHz, 151db linkbudget for nRFLRCC68 trådløs transceiver-modul;
- Ultra-lavt strømforbrug, hvilestrøm er kun 5uA; ideel til LoRa applikationer.
- Understøtter 850~930MHz global LoRa & LoRaWAN ISM-frekvens, understøtter LoRa punkt-til-punkt (P2P) kommunikation; Den integrerede nRF52840 Bluetooth 5.3 SoC understøtter lavstrøms Bluetooth, Bluetooth mesh-netværk, NFC, Thread og Zigbee;
- Langdistancekommunikation, kommunikationsafstanden for dette Elecrow trådløs transceiver-modul kan nå 10 km;
- Indbygget AT-kommando firmware og understøtter brug af SDK til tilpasset produktudvikling, og AT-kommandosættet kan nemt bruges via UART-grænsefladen på dette nRFLRCC68 trådløs transceiver-modul;
- Rige perifere enheder, nRFLRCC68 trådløs transceiver-modul tilbyder en række GPIO-grænseflader såsom UART, I2C, ADC osv., hvilket giver stor fleksibilitet;
- Kompakt formfaktor med kun 20x 20x 3.5 mm for nRFLRCC68.
- FCC, CE, RoHS certificering for Elecrow nRFLRCC68 trådløs transceiver-modul.
Anvendelsesscenarier for Elecrow nRFLRCC68 trådløs transceiver-modul
Smart by, smart landbrug, industriel automatisering, miljøovervågning, smart hjem, logistikstyring, medicinsk sundhed;

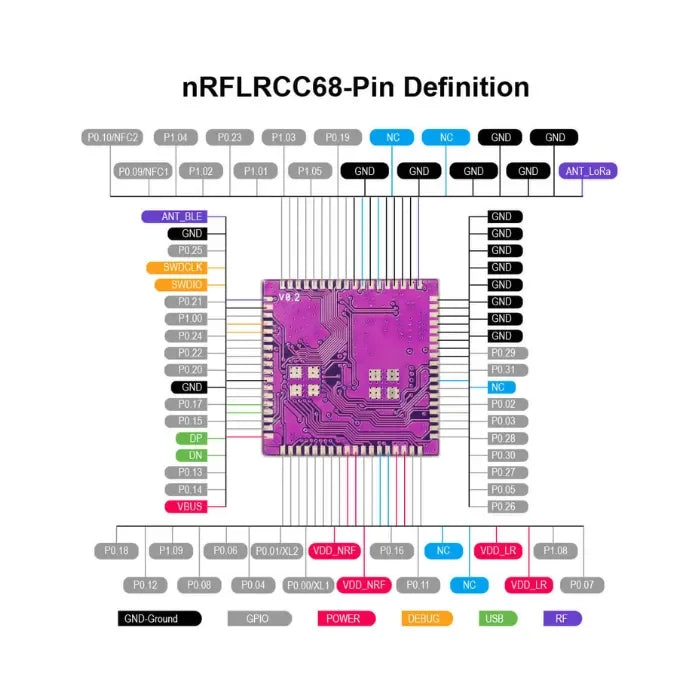

Pin-definition
Specifikation for Elecrow nRFLRCC68 trådløs transceiver-modul
|
Processor |
nRF52840 processor, dual-core 32-bit, 64MHz hovedfrekvens |
|
RF-chip |
Semtech LLCC68 chip |
|
LoRa-specifikation for Elecrow nRFLRCC68 trådløs transceiver-modul |
|
|
Sendestyrke TX |
+20 dBm@Max |
|
Modtagelsesfølsomhed |
-125.5dBm |
|
Linkbudget |
Understøtter 151db linkbudget |
|
Demodulator |
Understøtter LoRa/(G)FSK signalmodulation |
|
LoRa frekvensområde |
Understøtter 150MHz-960MHz konfiguration for LoRa. |
|
Spredningsfaktor |
SF5~SF11 |
|
Dataoverførselshastighed |
Understøtter dataoverførselshastigheder fra 1.76 til 62.5 Kbps |
|
Andre funktioner af Elecrow nRFLRCC68 trådløst transceiver-modul |
|
|
Frekvens |
Dækker 850~930MHz (anvendelig til 868MHz, 915MHz) |
|
Kommunikationsinterface |
SPI(0~10Mbps) |
|
Føreben |
Såsom SPI-signal, VCC, flere GND, NRST, ANT, TX-kontrol, RX-kontrol, BUSY-status, NFC, SWD-debuggingben osv. |
|
Antenne |
Ikke ombord, via RF-ben |
|
Reference strømforbrug |
5uA (dvale), 120mA (transmit + MCU), 12mA (modtag + MCU) |
|
Kommunikationsafstand |
5~6 km, maksimum over 10 km for nRFLRCC68 trådløst transceiver-modul. |
|
Krystaltype |
Industriel klasse 32MHz TCXO |
|
LoRaWAN-protokol |
Klasse A/B/C (overholder LoRaWAN 1.0.3 specifikation) |
|
Driftsspænding |
1.8~3.7V |
|
Driftstemperatur |
-40℃~+85℃, industriel standarddesign |
|
Pakke størrelse |
20*20*3.5mm, 80-ben, SMT-patch, LGA-pakke; fra Elecrow. |
|
Vægt |
3g |

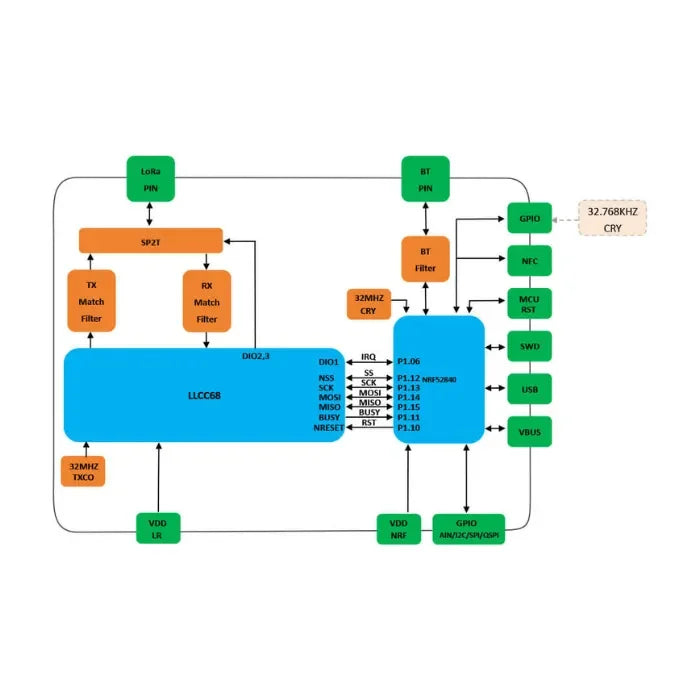

Systemdiagram for Elecrow nRFLRCC68 trådløst transceiver-modul
Sammenligning af transceiver-moduler for Elecrow trådløse transceiver-moduler

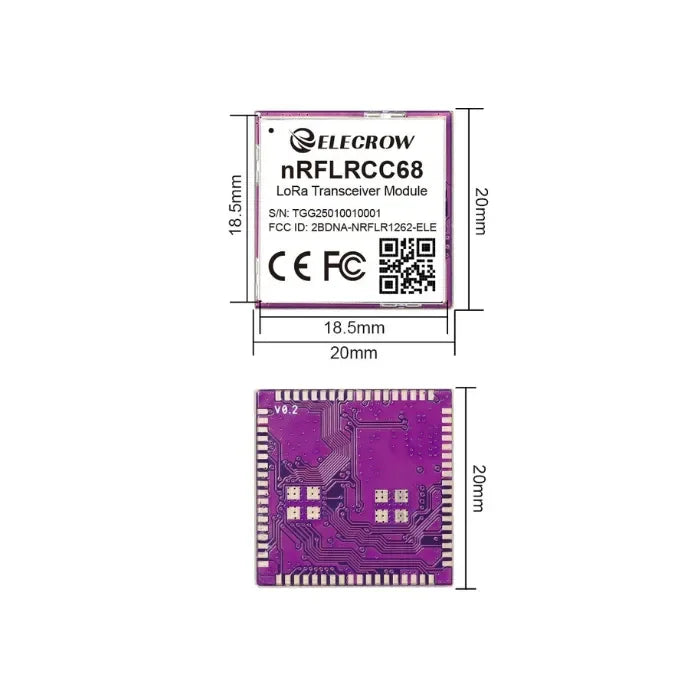

Dimensioner af Elecrow nRFLRCC68 trådløst transceiver-modul
Pakkeliste
- 1x Elecrow nRFLRCC68 trådløst transceiver-modul
Wiki & eksterne links for Elecrow nRFLRCC68 trådløst transceiver-modul
